Електричеството днес и важността на дефектнотоковата защита
Електричеството е интегрална част от нашия живот, без която не можем да си представим дори един ден. Въпреки неоспоримите ползи, електрическите системи крият и някои рискове като токови излишъци и къси съединения, които могат да навредят на хората и оборудването. Един от най-ефективните начини за намаляване на тези рискове е използването на дефектнотокова защита.
Какво представлява дефектнотоковата защита?
Дефектнотоковата защита, известна още като диференциалнотокова защита, прекъсвач за остатъчен ток или ДТЗ, е електрическо устройство, което намалява вероятността от електрически поражения. Устройството работи чрез токов трансформатор, който локализира остатъчния заряд, и електромагнитно реле, което сравнява стойността му с предварително зададена граница (чувствителност). При отклонение, веригата се затваря за изключително кратко време, предотвратявайки щети върху човешкия организъм.
Видове дефектнотокови защити за избор
Монофазни и трифазни: В зависимост от инсталацията.
Двуполюсни и четириполюсни: Според поляритета.
По чувствителност: 30 или 300mA.
По клас: Основно А или АС.
Комбинирани устройства: Дефектнотокови защити с прекъсвач, подходящи за дома и офиса, осигуряващи комплексна протекция.
Типове дефектнотокови защити
Клас АC: За стандартни променливотокови вериги без хармоници.
Клас А: За вериги с присъствие на хармоници или пулсиращи съставки на прав ток.
Монтаж на дефектнотокова защита
Дефектнотоковите устройства се инсталират основно в електрическото табло на апартаменти или сгради. На всеки токов кръг би следвало да съответства едно диференциалнотоково устройство. Изключения могат да се правят при правилно изчисление на номиналния ток и сумарните токове на защитите.
Най-важните характеристики на дефектнотоковата защита
Чувствителност: Способността на устройството да открива минимални токове на утечка.
Номинален ток: Максималният ток, който устройството може да понесе без да се задейства.
Клас на защита: Определя приложимостта на устройството във вериги с различни характеристики.
Време на реакция: Времето, необходимо за задействане при наличие на ток на утечка.
Най-популярните марки за дефектнотокова защита, предлагани от Kabel.bg

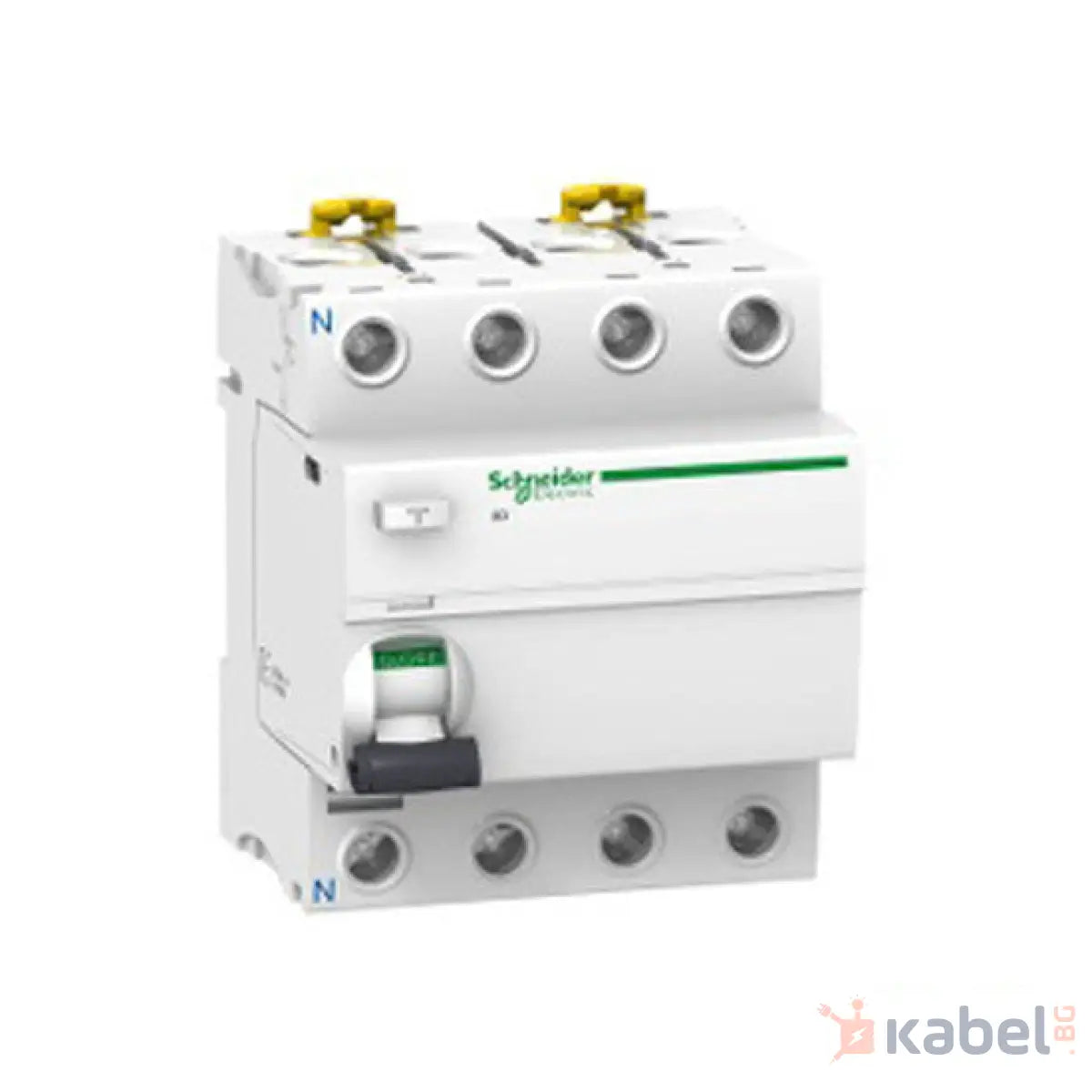

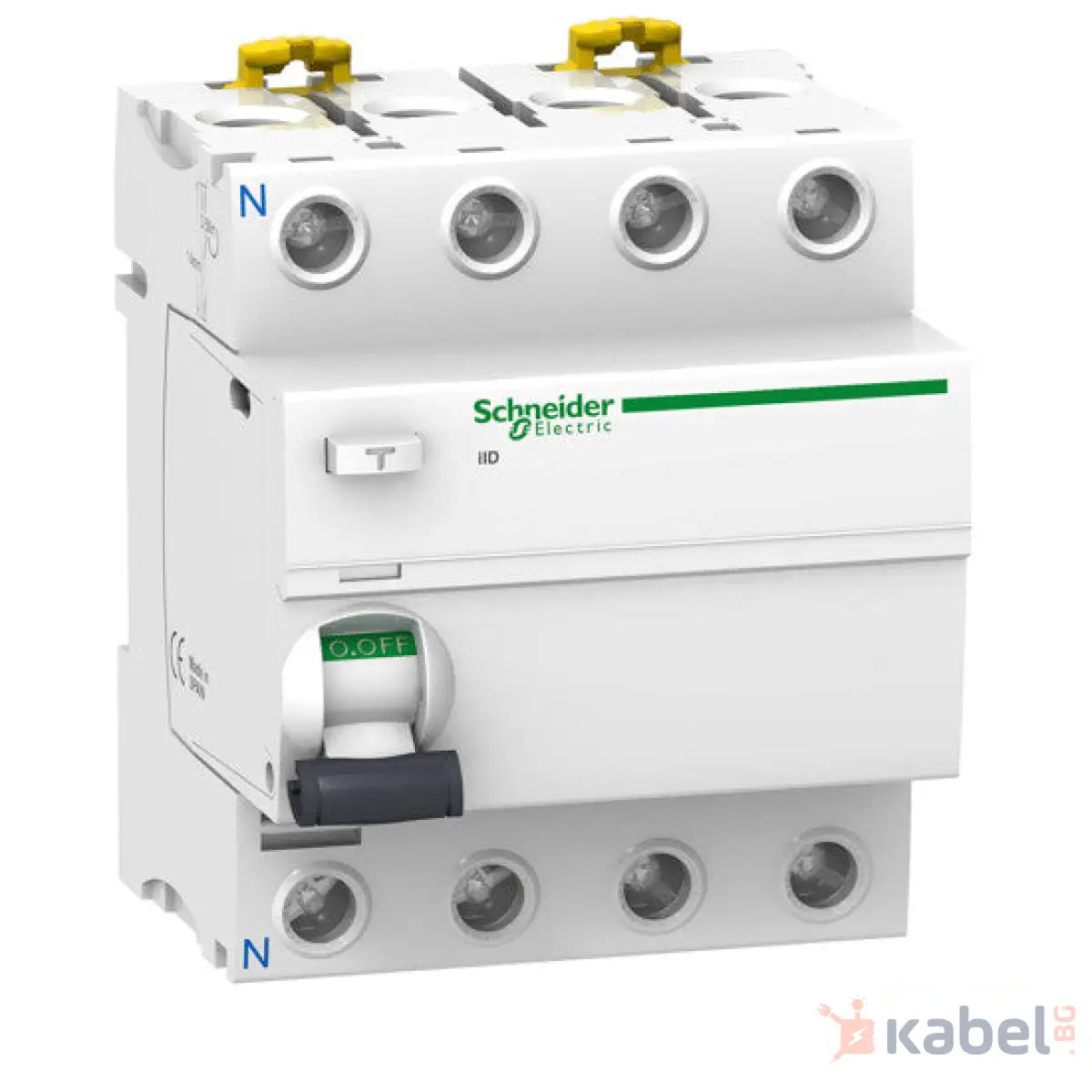

Schneider Electric: Известни с високото качество и надеждността на своите продукти.
ABB: Предлагат широка гама от решения за дефектнотокова защита с различни характеристики.
LS Electric: Осигуряват ефективни и достъпни решения за защита на електрически системи.
До къде доставяме дефектнотокова защита?
Kabel.bg доставя дефектнотокови устройства в цялата страна, осигурявайки бърза и надеждна доставка до вашия дом или офис. Нашата цел е да предоставим висококачествени продукти на достъпни цени, които да гарантират безопасността и ефективността на вашата електрическа инсталация.
Схема за свързване на дефектнотокова защита
Свързването на дефектнотокова защита (ДТЗ) е важна задача за осигуряване на безопасността на електрическата инсталация. Ето една проста схема и стъпки за свързване на дефектнотокова защита в електрическото табло.
Необходими материали и инструменти:
Дефектнотоков прекъсвач (ДТЗ)
Отвертка
Клещи за оголване на кабели
Мултицет (за проверка на връзките)
Двуполюсен прекъсвач (за монофазна инсталация) или четириполюсен прекъсвач (за трифазна инсталация)
Нулеви и фазови проводници
Схема за свързване:
Монофазна инсталация (230V)
Изключете захранването на електрическото табло.
Свържете фазовия проводник от захранването към входната клема на дефектнотоковата защита, маркирана като "L".
Свържете нулевия проводник от захранването към входната клема на дефектнотоковата защита, маркирана като "N".
Свържете изходния фазов проводник от дефектнотоковата защита към фазовия вход на двуполюсния прекъсвач.
Свържете изходния нулев проводник от дефектнотоковата защита към нулевия вход на двуполюсния прекъсвач.
Свържете изходния фазов проводник от двуполюсния прекъсвач към потребителските устройства.
Свържете изходния нулев проводник от двуполюсния прекъсвач към нулевата шина на таблото.
Проверете връзките с мултицет и включете захранването.
Трифазна инсталация (400V)
Изключете захранването на електрическото табло.
Свържете трите фазови проводника от захранването към входните клеми на дефектнотоковата защита, маркирани като "L1", "L2" и "L3".
Свържете нулевия проводник от захранването към входната клема на дефектнотоковата защита, маркирана като "N".
Свържете изходните фазови проводници от дефектнотоковата защита към фазовите входове на четириполюсния прекъсвач.
Свържете изходния нулев проводник от дефектнотоковата защита към нулевия вход на четириполюсния прекъсвач.
Свържете изходните фазови проводници от четириполюсния прекъсвач към потребителските устройства.
Свържете изходния нулев проводник от четириполюсния прекъсвач към нулевата шина на таблото.
Проверете връзките с мултицет и включете захранването.
Важни съвети
Безопасност: Винаги изключвайте захранването преди работа по електрическата инсталация.
Проверка на връзките: Уверете се, че всички връзки са здраво затегнати и правилно свързани.
Консултация със специалист: Ако не сте сигурни в някоя стъпка, консултирайте се с квалифициран електротехник.
