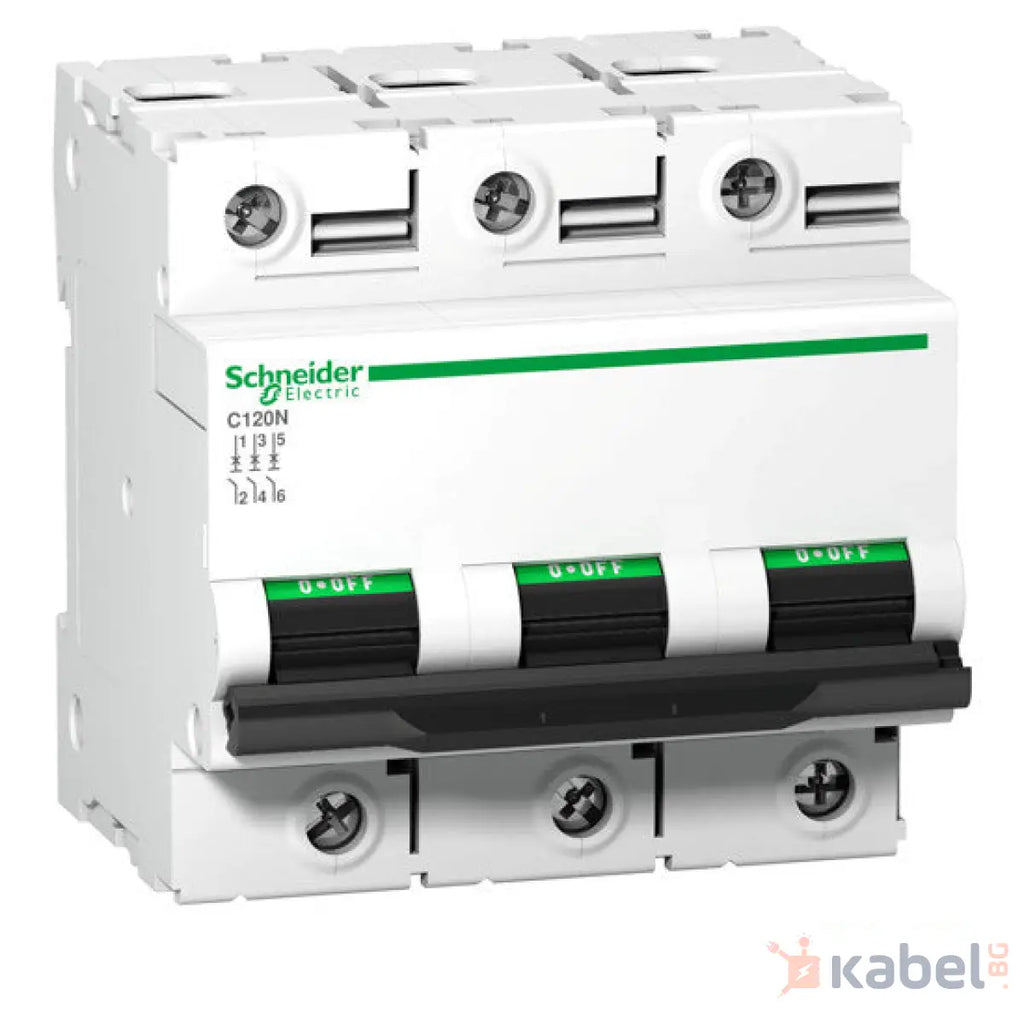

Миниатюрен автоматичен прекъсвач C120N - 3P - 80A - C крива

Основни
Гама на продукта	C120
Обхват	Acti 9
Наименование на продукта	C120
Тип продукт или компонент	Миниатюрен прекъсвач
Съкратено наименование на устройството	C120N
Приложение на устройството	Дистрибуция
Брой полюси	3P
Брой защитени полюси	3
[In] номинален ток	80 A при 30 °C
тип на мрежата	AC
Техлнология изкючвателно устройство	Термо-магнитен
Крива	° С
Изключвателна способност	10000 A Icn при 230...400 V AC 50/60 Hz в съответствие с EN/IEC 60898-1 6 kA Icu при 440 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 20 kA Icu при 220...240 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 10 kA Icu при 380...415 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 10 kA Icu при <= 375 V DC в съответствие с EN/IEC 60947-2
Възможност за изолация	Да в съответствие с IEC 60947-2

Допълнителни устройства
Честота на мрежата	50/60 Hz
[Ue] номинално работно напрежение	<= 375 V DC 380...415 V AC 50/60 Hz 220...240 V AC 50/60 Hz 440 V AC 50/60 Hz 230...400 V AC 50/60 Hz
Магнитно изключване	5...10 x In
Работна изключвателна възможност	7500 A 75 % в съответствие с EN/IEC 60898-1 - 230...400 V AC 50/60 Hz 4,5 kA 75 % в съответствие с EN/IEC 60947-2 - 440 V AC 50/60 Hz 7,5 kA 75 % в съответствие с EN/IEC 60947-2 - 380...415 V AC 50/60 Hz 15 kA 75 % в съответствие с EN/IEC 60947-2 - 220...240 V AC 50/60 Hz 10 kA 100 % в съответствие с EN/IEC 60947-2 - <= 375 V DC
Ограничителен клас	3 в съответствие с EN/IEC 60947-2
[Ue] Номинално изолационно напрежение	500 V AC 50/60 Hz в съответствие с EN/IEC 60947-2
[Uimp] Устойчивост на импулсно напрежение	6 kV в съответствие с EN/IEC 60947-2
Индикатор за позиция на контакта	Да
Тип управление	Щифт
Локална сигнализация	Индикация Вкл./Изкл.
Тип Монтаж	Скоба
Монтажна подпора	35 mm симетрични DIN шина
Разпределителен блок	Да
9 мм стъпки	9
Височина	81 mm
Дълбочина	73 mm
Широчина	81 mm
Нето тегло на продукта	0,615 kg
Цвят	Бял
Механична издръжливост	20000 cycles
Електрическа устойчивост	5000 cycles в съответствие с IEC 60947-2
Описание на заключване	Handle sealable with cable diameter 0.7mm in OFF or ON position
Свързване - клеморед	Тунелен тип клеми1…50 mm² твърд Тунелен тип клеми1,5…35 mm² гъвкав
Захват на проводника	15 mm
Затягащ момент	3,5 N.m
Защита от земна утечка	Отделен блок

Продуктови спецификации

брой полюси	3P
ампераж	80A
крива	C
AC/DC	AC/DC
напрежение	400V
изключвателна възможност	10kA
