Спомагателни контакти

EasyPact TVS спомагателен контактен блок за прекъсвач GZ1E. Осигурява 1NO+1NC контакти (сертифициран NC ) до 10A 690V AC, свързване с винтови клеми. Монтажът чрез защракване от лявата страна осигурява висока надеждност и издръжливост. Сертифициран по различни стандарти (IEC, UL, CSA, CCC, EAC) и Green Premium (RoHS/REACh).

Основни
Гама на продукта	Easy TeSys Power
Обхват	Easy TeSys
Тип продукт или компонент	Спомагателен контактен блок
Съкратено наименование на устройството	GZ1AN
Свързване - клеморед	Самозатягащи се клеми 1кабел(и)1…2,5 mm²Твърд Самозатягащи се клеми 2кабел(и)1…2,5 mm²Твърд Самозатягащи се клеми 1кабел(и)0,75…2,5 mm²гъвкав без накрайник на кабела Самозатягащи се клеми 2кабел(и)0,75…2,5 mm²гъвкав без накрайник на кабела Самозатягащи се клеми 2кабел(и)0,75…1,5 mm²гъвкав с накрайник на кабела Самозатягащи се клеми 1кабел(и)0,75…1,5 mm²гъвкав с накрайник на кабела

Допълнителни устройства
Съвместимост на гамата	EasyPact (EasyPact TVS) GZ1E Прекъсвач
Място на монтаж	Лява страна
Действие на спомагателните контакти	Мигновен широк+C81:C98+D80:D98
Контакти	1 NO + 1 NC
[Ue] Изолационно напрежение	690 V в съответствие с IEC 60947-1
[Ue] номинално работно напрежение	48...690 V AC 24...240 V DC
Номинален термичен ток	6 A
Тип защита	Предпазител gG 10 A
Механична издръжливост	100000 cycles
Минимален ток за превключване	5 mA
Минимално напрежение при превключване	17 V
Номинална работна мощност в VA	300 VA при 48 V AC-15 70000 cycles 400 VA при 690 V AC-15 70000 cycles 500 VA при 110…127 V AC-15 70000 cycles 500 VA при 500 V AC-15 70000 cycles 650 VA при 440 V AC-15 70000 cycles 720 VA при 230…240 V AC-15 70000 cycles 850 VA при 380…415 V AC-15 70000 cycles
Номинална работна мощност в W	120 W при 240 V DC-13 70000 cycles 140 W при 110 V DC-13 70000 cycles 140 W при 24 V DC-13 70000 cycles 180 W при 60 V DC-13 70000 cycles 240 W при 48 V DC-13 70000 cycles
Височина	89 mm
Широчина	9,3 mm
Дълбочина	66 mm
Нето тегло на продукта	0,05 kg

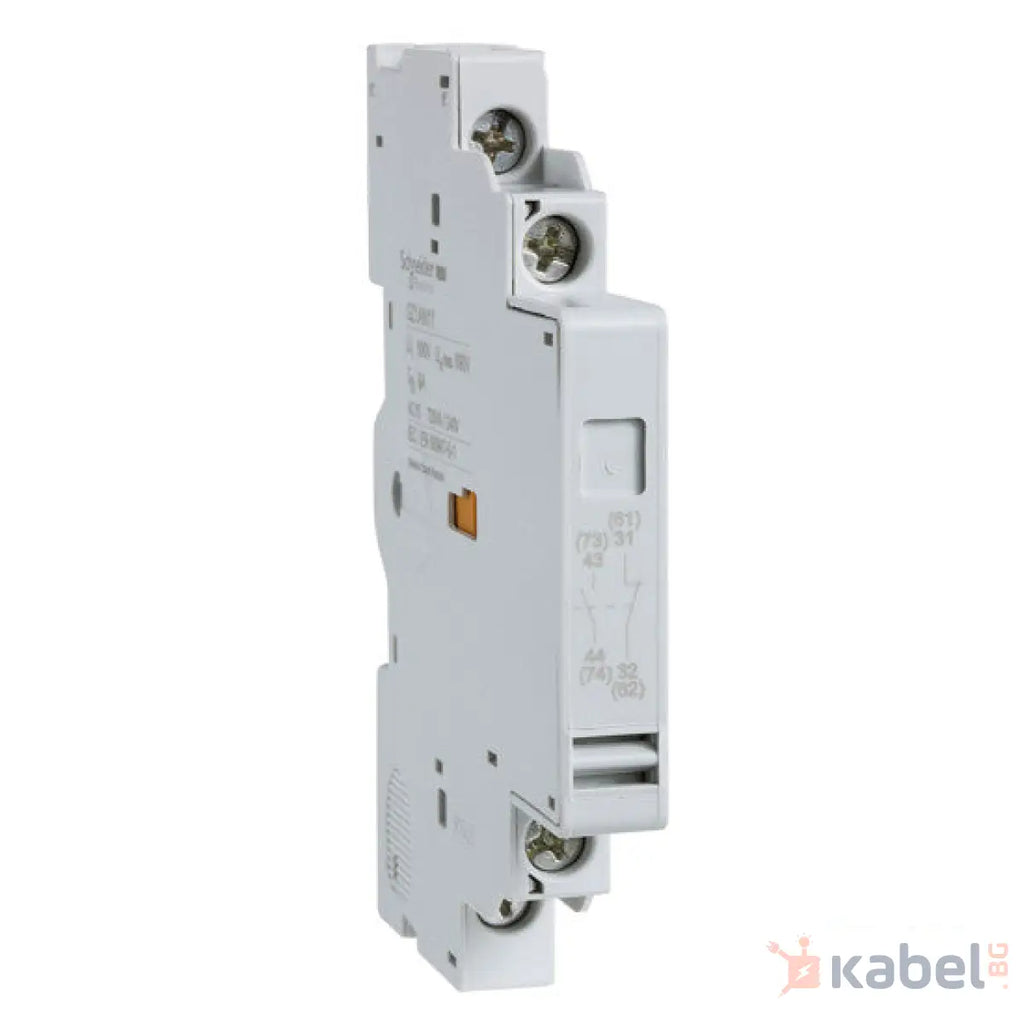

Спомагателен контактен блок Шнайдер 10 А NO + NC Външен - открит монтаж GZ1AN11
