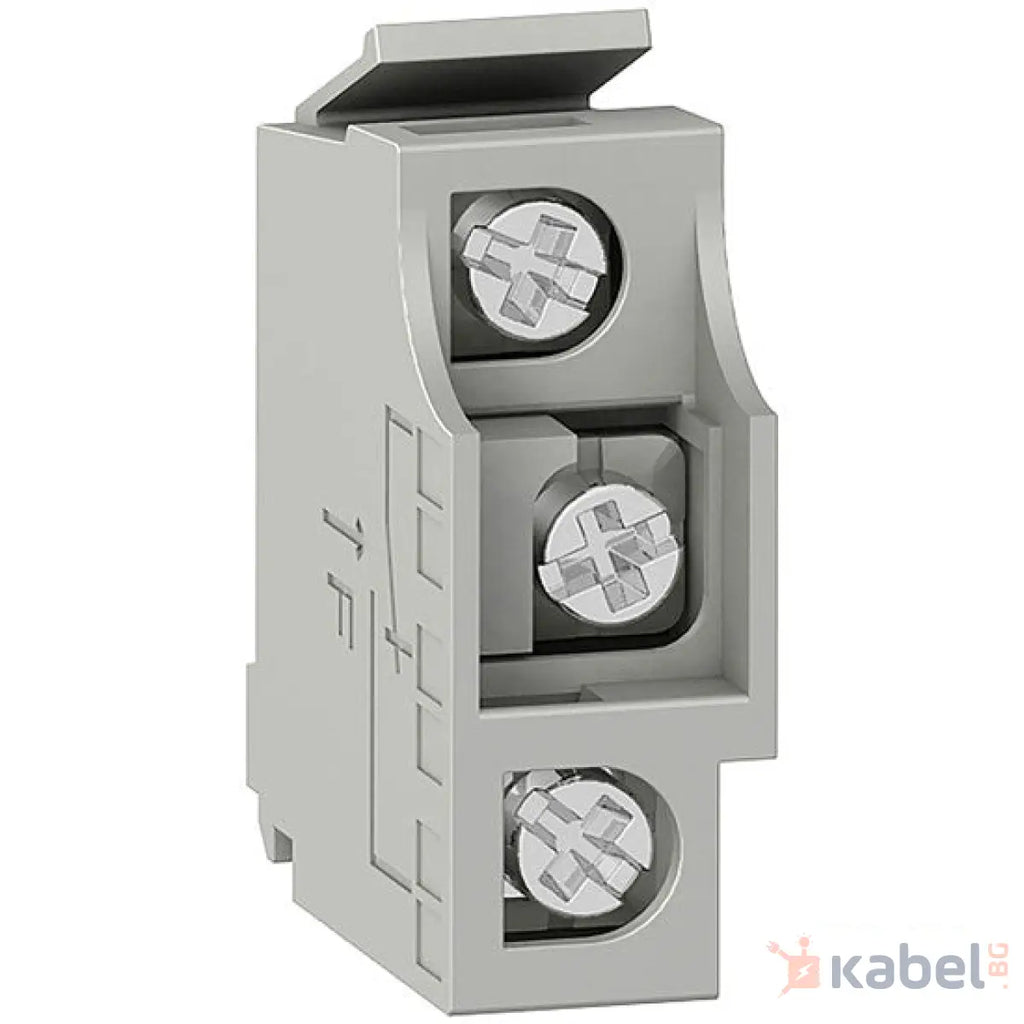

Стандартен спомагателен контакт, състояние на прекъсвача OF/SD/SDE/SDV, 1 тип превключващ контакт, безвинтови пружинни клеми

Основни
Тип продукт или компонент	Спомагателен контакт
Съкратено наименование на устройството	OF SD SDE SDV
Приложение на устройството	Мониторинг на състоянието на прекъсвача
Съвместимост на гамата	ComPact (Compact NS630b...1600) ComPact (Compact NS1600b...3200) ComPact (ComPacT INS) ComPact (Compact INV) ComPact (Compact NSX) EasyPact (EasyPact CVS) PowerPact (PowerPact Multistandard) ComPact (ComPact NSX DC)
Сигналните контакти	1 NO/NC

Допълнителни устройства
тип грешка	Обща електрическа повреда
Локална сигнализация	За отваряне/затваряне: Индикация Вкл./Изкл. за индикатор за задействане на релето: Индикатор за изключване за електрическа повреда: Грешка при изключване
Тип спомагателни контакти	Стандартно
Тип Монтаж	Скоба
[Ith] конвенционален терм. ток на своб. въздух	5 A
Breaking capacity (A)	AC-12: 6 A при 24 V AC 50/60 Hz AC-12: 6 A при 48 V AC 50/60 Hz AC-12: 6 A при 110 V AC 50/60 Hz AC-12: 6 A при 220/240 V AC 50/60 Hz AC-12: 6 A при 380/440 V AC 50/60 Hz AC-12: 6 A при 480 V AC 50/60 Hz AC-12: 6 A при 660/690 V AC 50/60 Hz AC-15: 6 A при 24 V AC 50/60 Hz AC-15: 6 A при 48 V AC 50/60 Hz AC-15: 5 A при 110 V AC 50/60 Hz AC-15: 4 A при 220/240 V AC 50/60 Hz AC-15: 2 A при 380/440 V AC 50/60 Hz AC-15: 1,5 A при 480 V AC 50/60 Hz AC-15: 0,1 A при 660/690 V AC 50/60 Hz DC-12: 6 A при 24 V DC 50/60 Hz DC-12: 2,5 A при 48 V DC 50/60 Hz DC-12: 0,6 A при 110 V DC 50/60 Hz DC-12: 0,3 A при 250 V DC 50/60 Hz DC-14: 1 A при 24 V DC 50/60 Hz DC-14: 0,2 A при 48 V DC DC-14: 0,05 A при 110 V DC DC-14: 0,03 A при 250 V DC
Минимален товар	100 mA при 24 V DC
Спомагателна свързваща клема	Пружина 0,5…1,5 mm² (AWG 20...AWG 16)
Допълнителни устройства и аксесоари	Резервна част за Компактен NS630b...1600 Резервна част за Compact NS1600b...3200

Спомагателен контактен блок Шнайдер 29450
