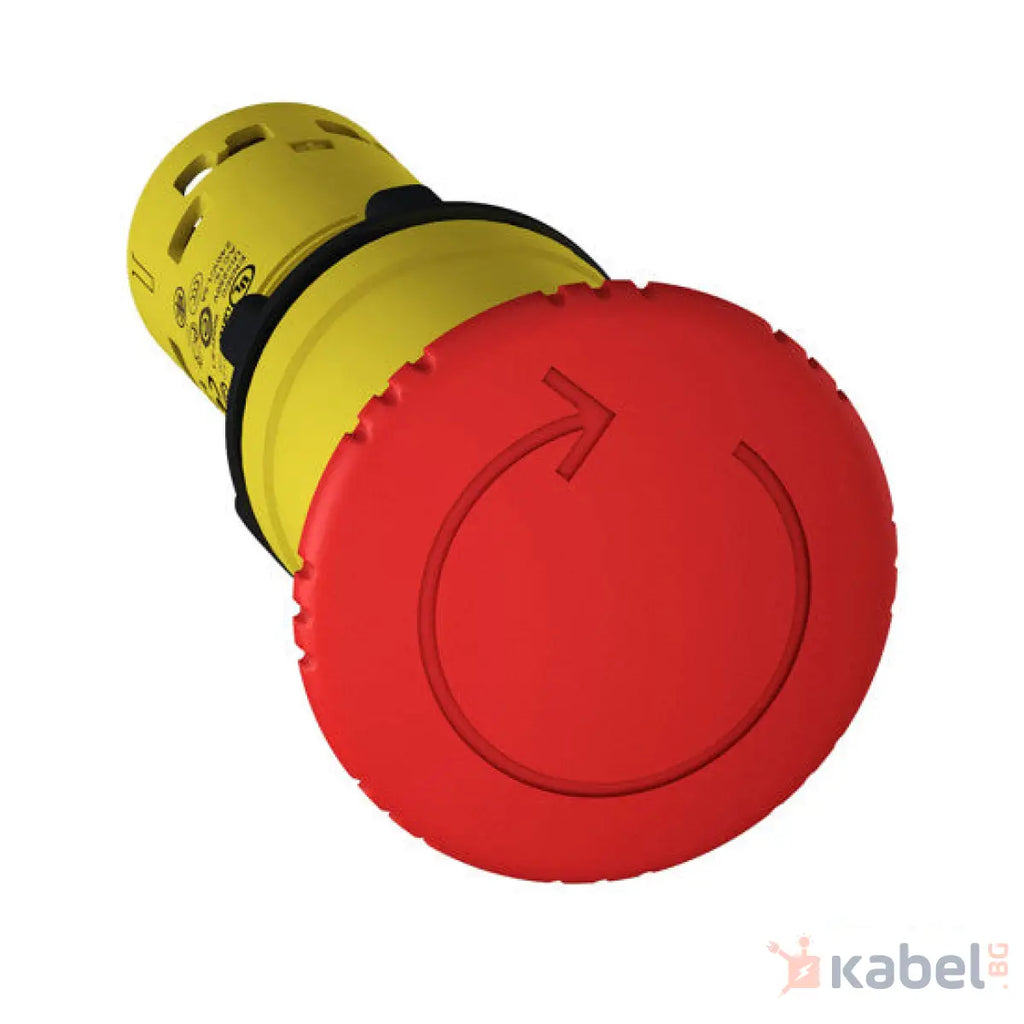

Авариен стоп червен със завъртане
Този монолитен червен бутон за аварийно спиране Harmony XB7 с 4 мм глава тип гъба работи със заключващ механизъм с освобождаване чрез завъртане и винтови клеми. Този бутон за аварийно спиране се монтира лесно в табло със стандартно разпробити отвори с диаметър 22 мм и се свързва чрез обикновени връзки с винтови скоби. Различава се ясно от разстояние благодарение на ясния и цвят и изпъкналата си форма на 4 мм гъба. Устойчив е на удари, прах, вода и вибрации благодарение на степента си на защита IP65, което го прави идеален за работа в среда с тежки условия. Има двойно изолирана пластмасова рамка. Широкият диапазон от работни температури от -25°C до 7 °C позволява гъвкаво използване на продукта.
Основни
| Гама на продукта |
Harmony XB7 |
| Тип продукт или компонент |
Авариен стоп бутон |
| Съкратено наименование на устройството |
XB7 |
| Диаметър на монтаж |
22 mm |
| Минимилано доставно количество |
10 |
| Форма на сигнализираща глава |
Кръгла |
| Вид оператор |
Mechanical latching |
| Нулиране |
Завърти за освобождаване |
| Профил на оператора |
Червен гъба Ø 40 мм, Немаркиран |
| Тип и състав на контактите |
Широк+C81:C98+D80:D98 |
| Свързване - клеморед |
Самозатягащи се клеми, <= 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1
Самозатягащи се клеми, 1 x 0.34...2 x 2.5 mm² Без кабелен накрайник съответстващ на IEC 60947-1 |
| Представяне на устройството |
Monolithic product |
Допълнителни устройства
| CAD цялостна широчина |
40 mm |
| CAD цялостна височина |
40 mm |
| CAD цялостна дълбочина |
72 mm |
| Описание на клеморед ISO n°1 |
(13-14)NO
(21-22)NC |
| Нето тегло на продукта |
0,035 kg |
| Монтиране на устройство |
Присъединителен отвор - диаметър: 22,5 mm 22.3 +0.4/0 в съответствие с IEC 60947-1 |
| С фиксиран център |
>= 30 x 40 mm (Спомагателен панел) метал - Дебелина: 1…6 mm
>= 30 x 40 mm (Спомагателен панел) пластмаса - Дебелина: 2…6 mm |
| Начин на монтаж |
С гайка под главата: 2…2,4 N.m |
| Рсабота на контакта |
Действие за прилепване |
| Продължително използване |
Стандартно |
| Вкл при положителен сигнал |
С в съответствие с IEC 60947-5-1 appendix K |
| Механична издръжливост |
100000 cycles |
| Затягащ момент |
0,8…1,2 N.m съответстващ на IEC 60947-1 |
| Вид глава на болт |
Кръст съвместим с JIS No 1
Кръст съвместим с Philips no 1
Кръст съвместим с pozidriv No 1
С наклон съвместим с Плосък Ø 4 mm
С наклон съвместим с Плосък Ø 5.5 mm |
| Защита от късо съединение |
4 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1 |
| [Ue] Изолационно напрежение |
250 V Ниво на замърсяване 3) в съответствие с IEC 60947-1 |
| [Uimp] Устойчивост на импулсно напрежение |
4 kVв съответствие сIEC 60947-1 |
| Номинален работен ток |
0,1 A at 250 V, DC-13, R300 в съответствие с IEC 60947-5-1
0,22 A at 125 V, DC-13, R300 в съответствие с IEC 60947-5-1
0,75 A at 240 V, AC-15, C300 в съответствие с IEC 60947-5-1
1,5 A at 120 V, AC-15, C300 в съответствие с IEC 60947-5-1 |
| Електрическа устойчивост |
1000000 cycles, DC-13, 0,3 A at 24 V, работен обхват <216000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C
1000000 cycles, AC-15, 0,03 A at 230 V, работен обхват <216000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C
1000000 cycles, AC-15, 0,09 A at 240 V, работен обхват <108000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C |
| Електрическа устойчивост |
Λ < 5 x 10exp(-7) в 17 V и 5 mA съответстващ на IEC 60947-5-4 |
Продуктови спецификации
| вид контакт |
1NO/1NC |
| цвят |
ЧЕРВЕН |
