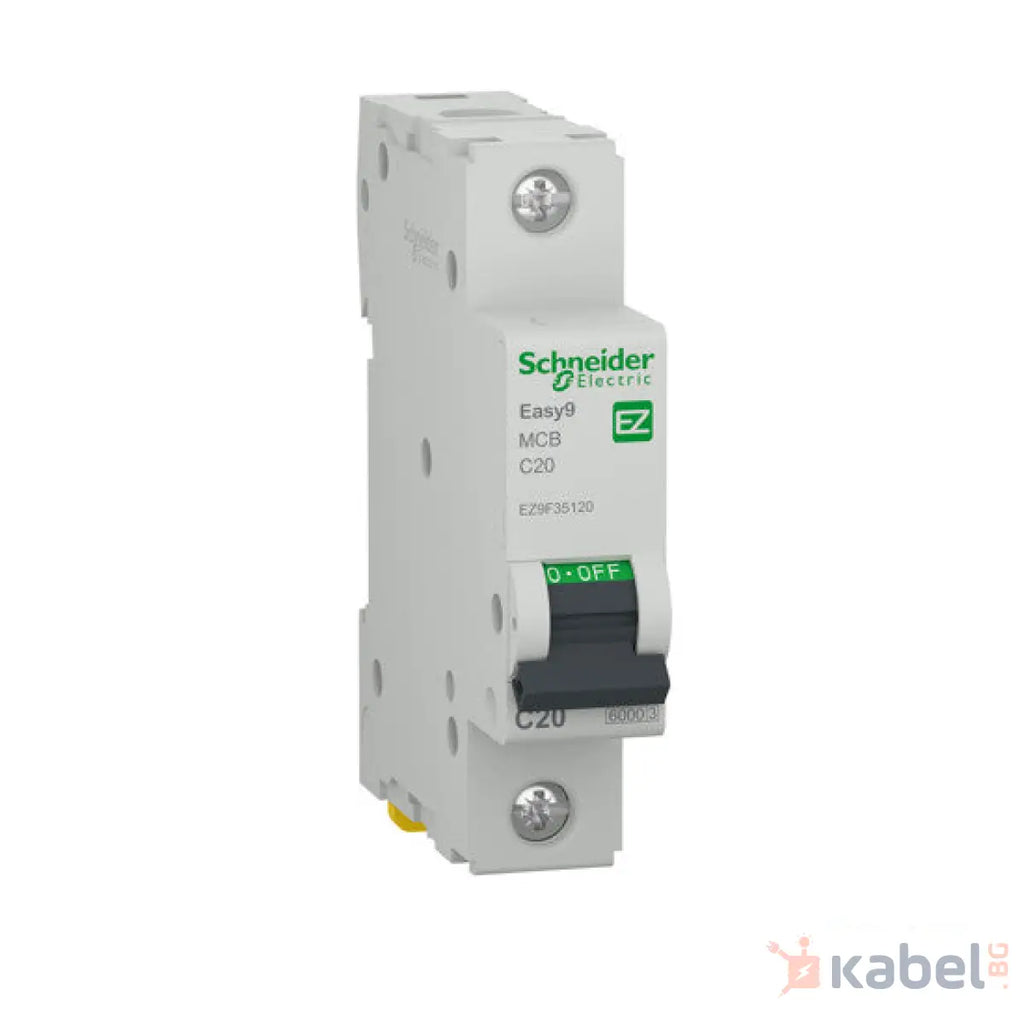

Продуктова спецификация на Автоматичен прекъсвач, Easy 9, 1P, 20 A, крива С, 6000 A
Основни
| Обхват |
Easy9 |
| Приложение на устройството |
Защита |
| Тип продукт или компонент |
Миниатюрен прекъсвач |
| Poles |
1P |
| Брой защитени полюси |
1 |
| [In] номинален ток |
20 A |
| тип на мрежата |
AC |
| Техлнология изкючвателно устройство |
Термо-магнитен |
| Крива |
° С |
| Изключвателна способност |
6000 A Icn при 230 V AC 50 Hz в съответствие с IEC 60898-1 |
| Възможност за изолация |
Да в съответствие с IEC 60898-1 |
Допълнителни устройства
| Честота на мрежата |
50 Hz |
| [Ue] номинално работно напрежение |
230 V AC 50 Hz |
| Магнитно изключване |
5...10 x In |
| [Uimp] Устойчивост на импулсно напрежение |
4 kV |
| Индикатор за позиция на контакта |
Да |
| Тип управление |
Щифт |
| Локална сигнализация |
Без |
| Тип Монтаж |
Скоба |
| Монтажна подпора |
DIN шина |
| 9 мм стъпки |
2 |
| Височина |
82 mm |
| Широчина |
18 mm |
| Дълбочина |
74 mm |
| Механична издръжливост |
10000 cycles |
| Електрическа устойчивост |
4000 cycles |
| Свързване - клеморед |
Тип тунелни клеми (Отгоре или отдолу) 1…25 mm² твърд
Тип тунелни клеми (Отгоре или отдолу) 1…16 mm² гъвкав |
| Затягащ момент |
2 N.m Отгоре или отдолу |
| Защита от земна утечка |
Без |
Околна среда
| Стандарти |
IEC 60898-1 |
| Степен на защита IP |
IP20
IP40 (Модулна кутия) |
| Отговаряне на тропически изисквания |
2 в съответствие с IEC 60068-2-30 |
| Относителна влажност |
95 % при 55 °C |
| Температура на околния въздух при работа |
-25…60 °C |
| температура на околната среда за съхранени |
-40…85 °C |
Опаковъчни единици
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
2 cm |
| Package 1 Width |
7,5 cm |
| Package 1 Length |
8,5 cm |
| Package 1 Weight |
92 g |
| Unit Type of Package 2 |
BB1 |
| Number of Units in Package 2 |
12 |
| Package 2 Height |
8 cm |
| Package 2 Width |
8,5 cm |
| Package 2 Length |
22 cm |
| Package 2 Weight |
1,16 kg |
| Unit Type of Package 3 |
S03 |
| Number of Units in Package 3 |
84 |
| Package 3 Height |
30 cm |
| Package 3 Width |
30 cm |
| Package 3 Length |
40 cm |
| Package 3 Weight |
8,561 kg |
