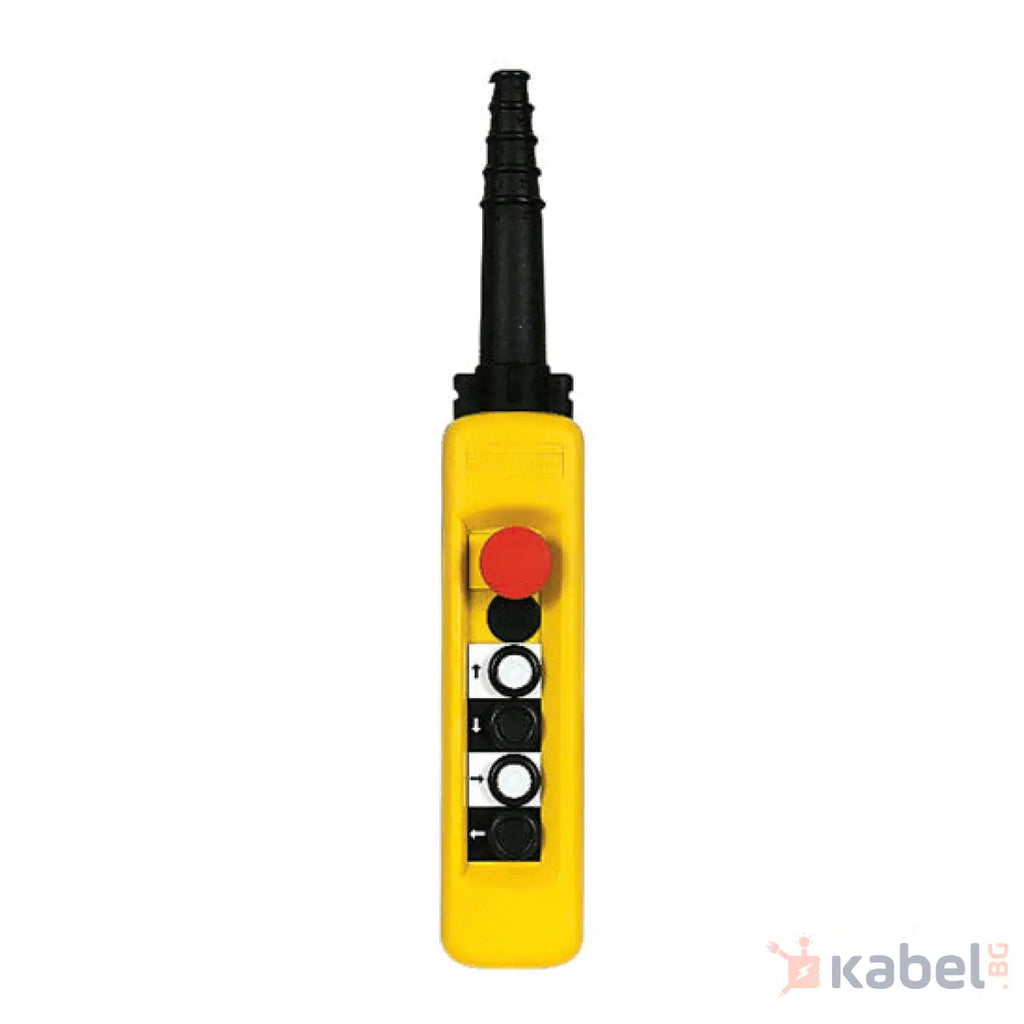

| Гама на продукта | Harmony XAC |
|---|---|
| Тип продукт или компонент | Контролна станция |
| Съкратено наименование на устройството | XACA |
| Тип пулт за управление | Double insulated |
|---|---|
| Материал на таблото | Polypropylene |
| Тип на електрическата верига | Контролна верига |
| Тип табло | Complete ready for use |
| Приложение на пулт за управление | Control of single speed hoist motor |
| Control station composition | 4 push-buttons + 1 emergency stop |
| тип контролен бутон | First push-button 1 NO raise, slow Second push-button 1 NO lower, slow Fourth push-button 1 NO left, slow Third push-button 1 NO right, slow Stop push-button Ø 40 mm 1 NC latching |
| Съвместимост на продуктите | ZB2BE101 for each direction ZB2BE102 for emergency stop |
| Механично заключване | With mechanical interlocking between pairs |
| Цвят на пулт за управление | Жълт |
| Свързване - клеморед | Самозатягащи се клеми, 1 x 0.5...1 x 2.5 mm² Без кабелен накрайник Самозатягащи се клеми, 1 x 0.5...2 x 1.5 mm² С кабелен накрайник |
| Стандарти | UL 508 CSA C22.2 No 14 EN/IEC 60947-5-1 EN/IEC 60204-32 |
| Продуктови сертификати | GOST CCC |
| Защитни мерки | TH |
| Температура на околния въздух при работа | -25…70 °C |
| температура на околната среда за съхранени | -40…70 °C |
| Устойчивост на вибрации | 15 gn е= 10…500 Hz) съответстващ на IEC 60068-2-6 |
| Устойчивост на удар | 100 gn в съответствие с IEC 60068-2-27 |
| Категория на защита | Клас II в съответствие с IEC 61140 |
| Степен на защита IP | IP65 conforming to IEC 60529 |
| Степен на защита IK | IK08 conforming to EN 50102 |
| Механична издръжливост | 1000000 cycles |
| Кабелен вход | Rubber sleeve with stepped entry 8…26 mm |
| Обозначение на контактен блок | A600 AC-15, Ue = 240 V, Ie = 3 A в съответствие с IEC 60947-5-1 appendix A A600 AC-15, Ue = 600 V, Ie = 1,2 A в съответствие с IEC 60947-5-1 appendix A Q600 DC-13, Ue = 250 V, Ie = 0,27 A в съответствие с IEC 60947-5-1 appendix A Q600 DC-13, Ue = 600 V, Ie = 0,1 A в съответствие с IEC 60947-5-1 appendix A |
| Номинален стандартен термичен ток | 10 A |
| [Ue] Изолационно напрежение | 600 V 3) |
| [Uimp] Устойчивост на импулсно напрежение | 6 kV в съответствие с IEC 60947-1 |
| Рсабота на контакта | Бавно спиране |
| Максимално съпротивление между клемите | 25 MOhm |
| Работен натиск | 10 N Глава за бутон 8 N авариен стоп |
| Защита от късо съединение | 10 A Предпазител от Карта gG |
| Номинална работна мощност в W | 40 W DC-13 за 1000000 cycles 60 cyc/mn при 120 V 0,5 (индуктивен в съответствие с IEC 60947-5-1 appendix C 48 W DC-13 за 1000000 cycles 60 cyc/mn при 48 V 0,5 (индуктивен в съответствие с IEC 60947-5-1 appendix C 65 W DC-13 за 1000000 cycles 60 cyc/mn при 24 V 0,5 (индуктивен в съответствие с IEC 60947-5-1 appendix C |
| Описание на клеморед ISO n°1 | (13-14)NO |
| Описание на клеморед ISO n°2 | (11-12)NC |
| Идентификатор на клеми | (11-12)NC (13-14)NO |
| Нето тегло на продукта | 0,8 kg |
