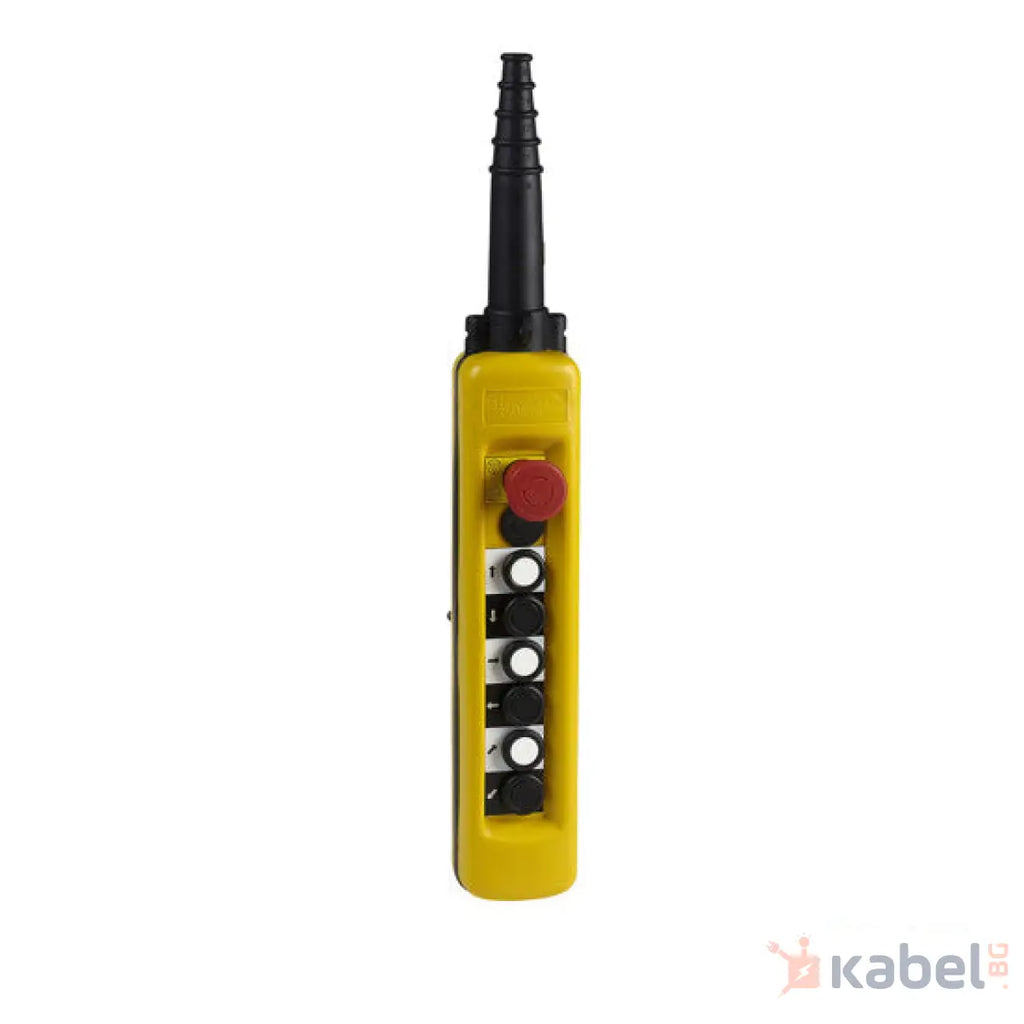

Висяща контролна станция, Harmony XAC, пластмаса, жълт, 6 пуш бутона с 1NO, 1 авариен стоп NC
Тази Harmony XAC е цялостна, готова за използване висяща станция за управление на едноскоростни двигатели. Има 6 стандартни бутона с механични блокировки между двойките и един бутон за аварийно спиране с диаметър 4 мм. Устойчива е на удари, прах, вода и вибрации благодарение на степента си на защита IP65, което я прави идеална за работа в среда с тежки условия. Проектирани за товаро-разтоварни операции, тези изключително здрави висящи контролни станции са не само прости и интуитивни, но и много удобни за използване от оператора. Широкият диапазон от работни температури от -25°C до 7 °C позволява гъвкаво използване на продукта. Снабдена е с жълт двойно изолиран полипропиленов корпус. Тази контролна станция е идеална за приложения при подемни устройства и мостови кранове. Тази здрава висяща контролна станция съответства на изискванията за безопасност на стандартите IEC
Основни
| Гама на продукта |
Harmony XAC |
| Тип продукт или компонент |
Контролна станция |
| Съкратено наименование на устройството |
XACA |
Допълнителни устройства
| Тип пулт за управление |
Double insulated |
| Материал на таблото |
Polypropylene |
| Тип на електрическата верига |
Контролна верига |
| Тип табло |
Complete ready for use |
| Приложение на пулт за управление |
Control of single speed hoist motor |
| Control station composition |
6 push-buttons + 1 emergency stop |
| тип контролен бутон |
First push-button 1 NO raise, slow
Second push-button 1 NO lower, slow
Fourth push-button 1 NO left, slow
Third push-button 1 NO right, slow
Stop push-button Ø 40 mm 1 NC latching
Fifth push-button 1 NO forward slow
Sixth push-button 1 NO reverse, slow |
| Съвместимост на продуктите |
ZB2BE101 for each direction
ZB2BE102 for emergency stop |
| Механично заключване |
With mechanical interlocking between pairs |
| Цвят на пулт за управление |
Жълт |
| Свързване - клеморед |
Самозатягащи се клеми, 1 x 0.5...1 x 2.5 mm² Без кабелен накрайник
Самозатягащи се клеми, 1 x 0.5...2 x 1.5 mm² С кабелен накрайник |
| Стандарти |
IEC 60947-5-1
UL 508
CSA C22.2 No 14
IEC 60204-32 |
| Продуктови сертификати |
CCC
GOST |
| Защитни мерки |
TH |
| Температура на околния въздух при работа |
-25…70 °C |
| температура на околната среда за съхранени |
-40…70 °C |
| Устойчивост на вибрации |
15 gn е= 10…500 Hz) съответстващ на IEC 60068-2-6 |
| Устойчивост на удар |
100 gn в съответствие с IEC 60068-2-27 |
| Категория на защита |
Клас II в съответствие с IEC 61140 |
| Степен на защита IP |
IP65 conforming to IEC 60529 |
| Степен на защита IK |
IK08 conforming to IEC 62262 |
| Механична издръжливост |
1000000 cycles |
| Кабелен вход |
Rubber sleeve with stepped entry 8…26 mm |
| Обозначение на контактен блок |
A600 AC-15, Ue = 240 V, Ie = 3 A в съответствие с IEC 60947-5-1 appendix A
A600 AC-15, Ue = 600 V, Ie = 1,2 A в съответствие с IEC 60947-5-1 appendix A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A в съответствие с IEC 60947-5-1 appendix A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A в съответствие с IEC 60947-5-1 appendix A |
| Номинален стандартен термичен ток |
10 A |
| [Ue] Изолационно напрежение |
600 V 3) |
| [Uimp] Устойчивост на импулсно напрежение |
6 kV в съответствие с IEC 60947-1 |
| Рсабота на контакта |
Бавно спиране |
| Максимално съпротивление между клемите |
25 MOhm |
| Работен натиск |
10 N Глава за бутон
8 N авариен стоп |
| Защита от късо съединение |
10 A Предпазител от Карта gG |
| Номинална работна мощност в W |
40 W DC-13 за 1000000 cycles 60 cyc/mn при 120 V 0,5 (индуктивен в съответствие с IEC 60947-5-1 appendix C
48 W DC-13 за 1000000 cycles 60 cyc/mn при 48 V 0,5 (индуктивен в съответствие с IEC 60947-5-1 appendix C
65 W DC-13 за 1000000 cycles 60 cyc/mn при 24 V 0,5 (индуктивен в съответствие с IEC 60947-5-1 appendix C |
| Описание на клеморед ISO n°1 |
(13-14)NO |
| Описание на клеморед ISO n°2 |
(11-12)NC |
| Идентификатор на клеми |
(13-14)NO
(11-12)NC |
| Нето тегло на продукта |
0,845 kg |
