Описание

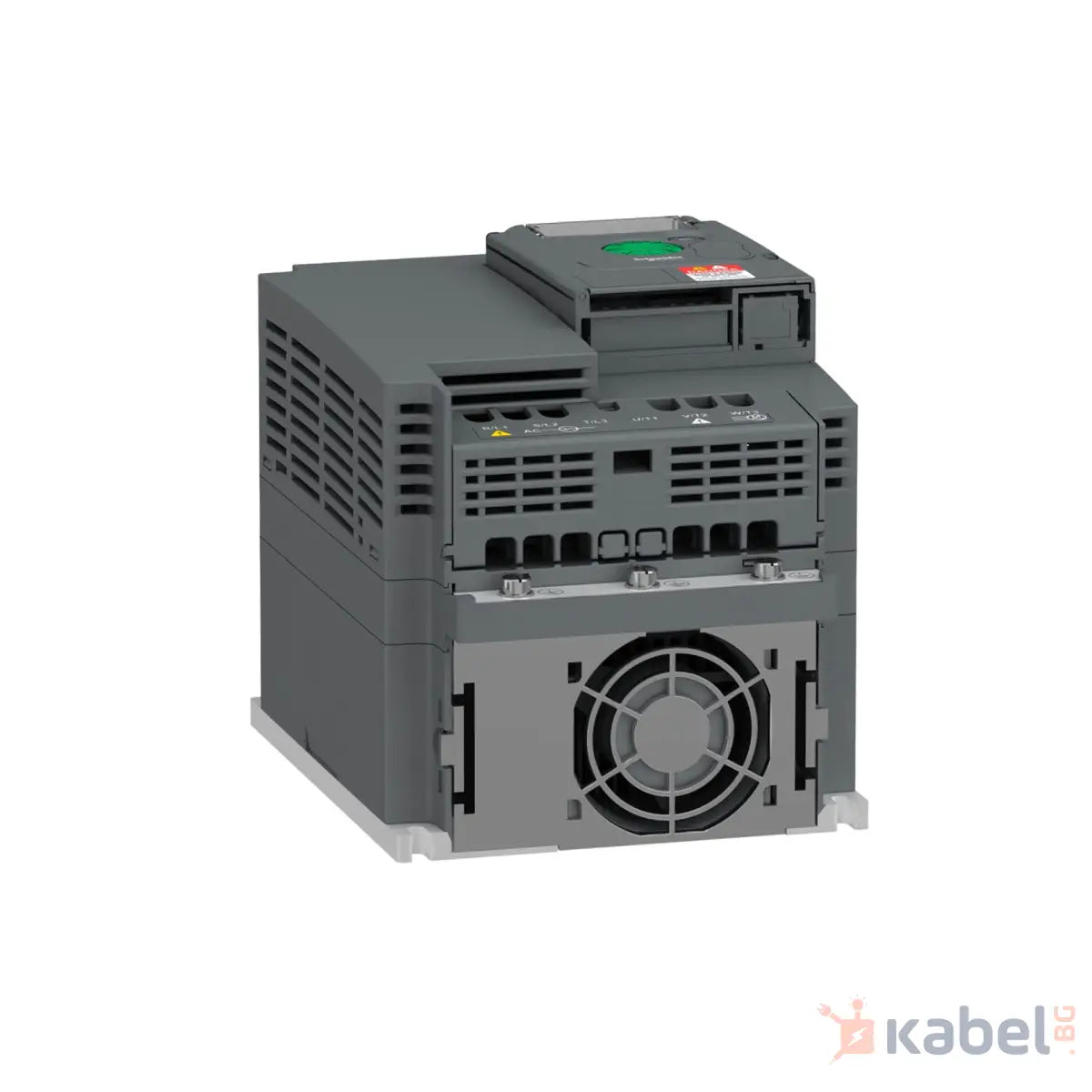

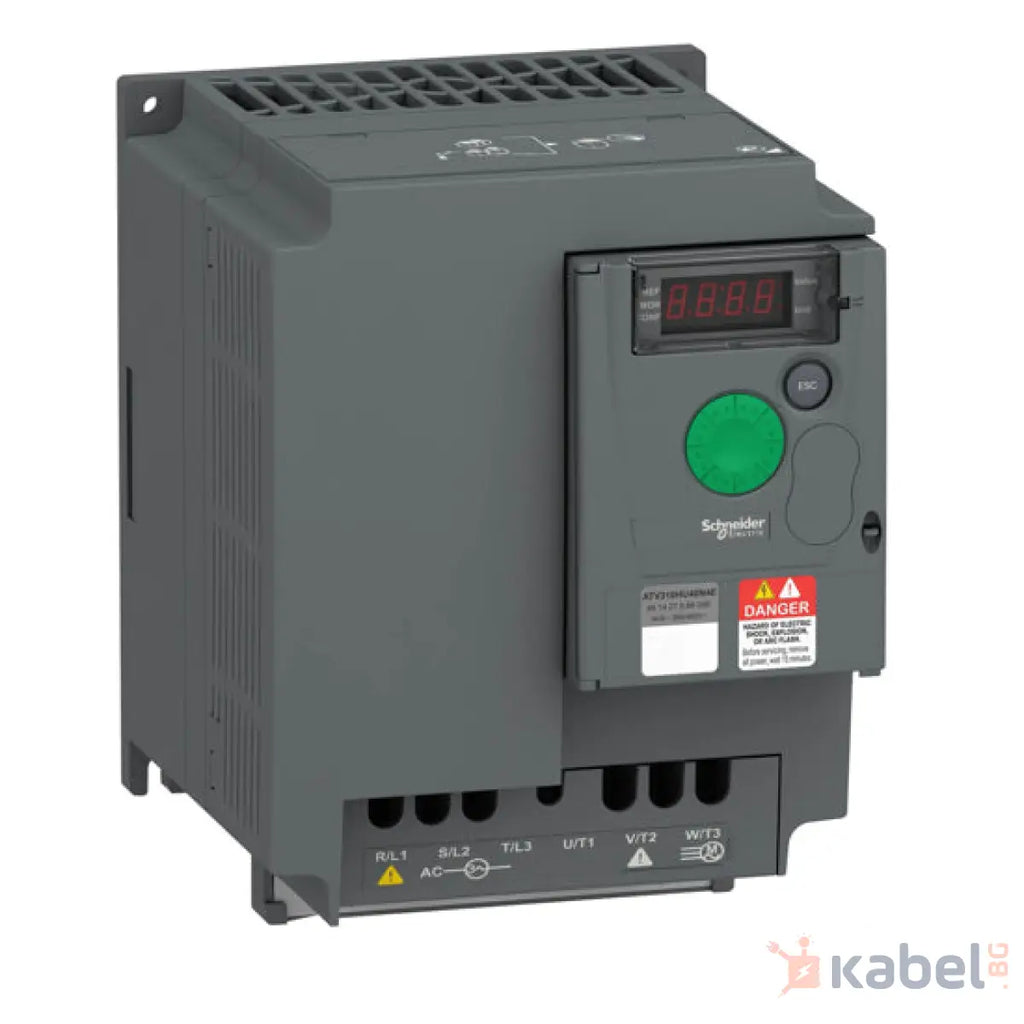

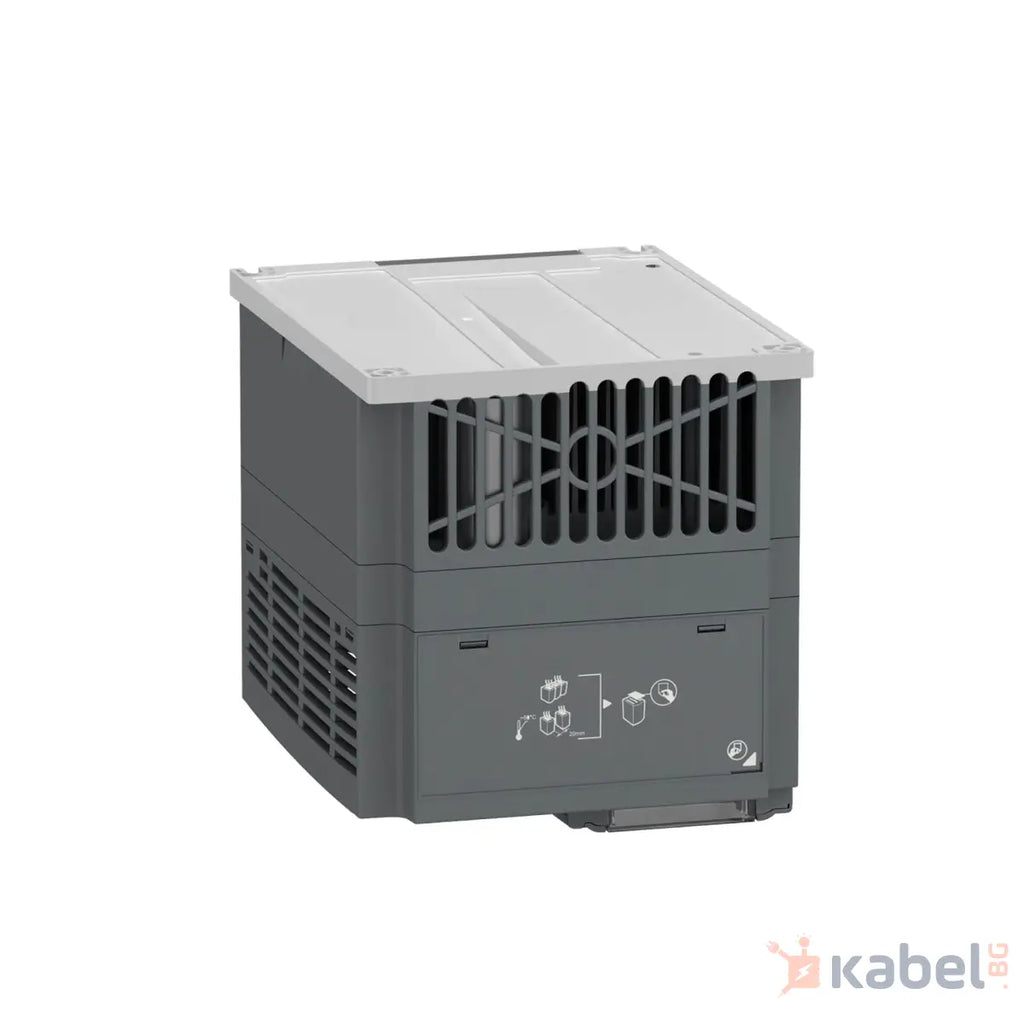

Честотен регулатор ATV310, 4 kW, 5.5 hp, 380...460 V, 3-фазен, без филтър
| Гама на продукта | Easy Altivar 310 |
|---|---|
| Тип продукт или компонент | Задвижване с променлива скорост |
| Специфично приложение на продукта | Опростена машина |
| Начин на сглобяване | С радиатор |
| Съкратено наименование на устройството | ATV310 |
| Брой на фазите на мрежата | Трифазен |
| [Us] номинално захранващо напрежение | 380...460 V - 15...10 % |
| Моторна мощност в kW | 4 kW за Тежък режим 5,5 kW за нормално мито |
| Моторна мощност в hp | 5 hp за Тежък режим 7,5 hp за нормално мито |
| Ниво на шум | 50 dB |
| Количество в комплект | Комплект от 1 бр. |
|---|---|
| EMC филтър | Без EMC филтър |
| Тип охлаждане | Вграден вентилатор |
| Протокол на комуникационния порт | Modbus |
| Тип конектор | RJ45 (на преден панел) за Modbus |
| Физически интерфейс | 2-проводника RS 485 за Modbus |
| Предавателна рамка | RTU за Modbus |
| Скорост на предаване | 4800 bit/s 9600 bit/s 19200 bit/s 38400 bit/s |
| Брой адреси | 1…247 за Modbus |
| Комуникационни услуги | Регистри за четене (03) 29 думи Записване на един регистър (06) 29 думи Записване на няколко регистъра (16) 27 думи Четене/записване на множество регистри (23) 4/4 думи Идентификация на четящо устройство (43) |
| Линеен ток | 13,7 A at 380 V (Тежък режим) 18,0 A at 380 V (нормално мито) 11,4 A at 460 V (Тежък режим) 14,9 A at 460 V (нормално мито) |
| Активна мощност | 9,1 kVA в 460 V (Тежък режим) 15,1 kVA в 460 V (нормално мито) |
| Prospective line Isc | 5 kA ( Тежък режим ) 5 kA ( нормално мито ) |
| Продължителен изходен ток | 9,5 A Тежък режим 12,1 A нормално мито |
| Максимален преходен ток | 14,3 A по време 60 s (Тежък режим) 13,3 A по време 60 s (нормално мито) |
| Енергийно разсейване в W | 115,1 W, at In (Тежък режим) 158,3 W, at In (нормално мито) |
| Изходна честота | 0,5…400 Hz |
| Номинална превключвателна честота | 4 kHz |
| Превключвателни честоти | #N/A Регулируем |
| Нива на скорост | 1…20 за Асинхронен двигател |
| Преходен свръх въртящ момент | 170…200 % Въртящ момент на двигателя зависещ от честотния преобразувател и вида на мотора |
| Спирачен момент | До 150 % от номиналния въртящ момент на двигателя С спирачен резистор До 70 % от номиналния въртящ момент на двигателя Без спирачен резистор |
| Асинхронен мотор управляващ модул | Напрежение/честота - (V/f) Напрежение/честота - Energy Saving, quadratic U/f Sensorless vector control (SVC) |
| Компенсация на приплъзване | Регулируем |
| Изходно напрежение | 380...460 V трифазен |
| Електрическо свързване | КлемиКапацитет на накрайници: 2.5...4 мм², AWG 14...AWG 12 (L1, L2, L3, PA/+, PB, U, V, W) |
| затягащ момент | 1,2…1,4 N.m |
| Изолация | Електрическа между захранване и управление |
| Захранване | Вътрешно захранване за референтен потенциометър: 5 V (4,75…5,25 V)DC, <10 mA с Защита от претоварване и късо Вътрешно захранване за цифрови входове: 24 V (20,4…28,8 V)DC, <100 mA с Защита от претоварване и късо |
| номер на аналогов вход | 1 |
| Тип аналогов вход | Настройваем ток AI1 0...20 mA 250 Ohm Конфигурируемо напрежение AI1 0...10 V 30 kOhm Конфигурируемо напрежение AI1 0...5 V 30 kOhm |
| Дискретен вход - номер | 4 |
| Вид дискретен вход | Програмируем LI1...LI4 24 V 18...30 V |
| Цифров вход | Негативна логика (приемник), > 16 V, < 10 VВходно съпротивление 3.5 kOhm Положителна логика (източник), 0...< 5 V, > 11 V |
| продължителност на проба | 10 ms за Аналогов вход 20 ms, толеранс +/- 1 ms за Цифров вход |
| Грешка за линеарност | +/- 0.3 % от максималната стойност за Аналогов вход |
| номер на аналогов изход | 1 |
| Тип аналогов изход | AO1 софтуерно конфигурируемо напрежение: 0...10 V AC 0...10 V 0…0,02 A, съпротивление: 470 Ohm, резолюция 8 bits AO1 софтуерно конфигурируем ток: 0...20 mA, съпротивление: 800 Ohm, резолюция 8 bits |
| Дискретен изход - номер | 2 |
| Вид дискретен изход | Цифров изход LO+, LO- Изход на защитено реле R1A, R1B, R1C 1 C/O |
| Минимален ток за превключване | 5 mA в 24 V DC за логическо реле |
| Максимален превключвателен ток | 2 A at 250 V AC включено индуктивен Cos phi = 0,4 L/R = 7 ms за логическо реле 2 A at 30 V DC включено индуктивен Cos phi = 0,4 L/R = 7 ms за логическо реле 3 A at 250 V AC включено резистивен Cos phi = 1 L/R = 0 ms за логическо реле 4 A at 30 V DC включено резистивен Cos phi = 1 L/R = 0 ms за логическо реле |
| Рампи за забавяне и ускоряване | Линеен от 0...999.9 s Ш U |
| Спиране до покой | Чрез DC инжекция, <30 s |
| Тип защита | Линейно захранващо наднапрежение #N/A Свръх ток между изходните фази и земята Защита от прегряване Късо между моторни фази Против фазова загуба на входа в трифазна версия Защита на термалния двигател чрез задвижването чрез н |
| Честотна резолюция | Аналогов вход: Конвертор A/D, 10 бита Обозначени единици: 0.1 Hz |
| Времева константа | 20 ms +/- 1 ms За смяна на референция |
| Работно положение | Вертикална +/- 10 градуса |
| Височина | 184 mm |
| Широчина | 140 mm |
| Дълбочина | 151 mm |
| Нето тегло на продукта | 1,8 kg |
| Честота на захранването | 50/60 Hz +/- 5 % |
| предназначение на продуктите | Асинхронен двигател |
