Описание

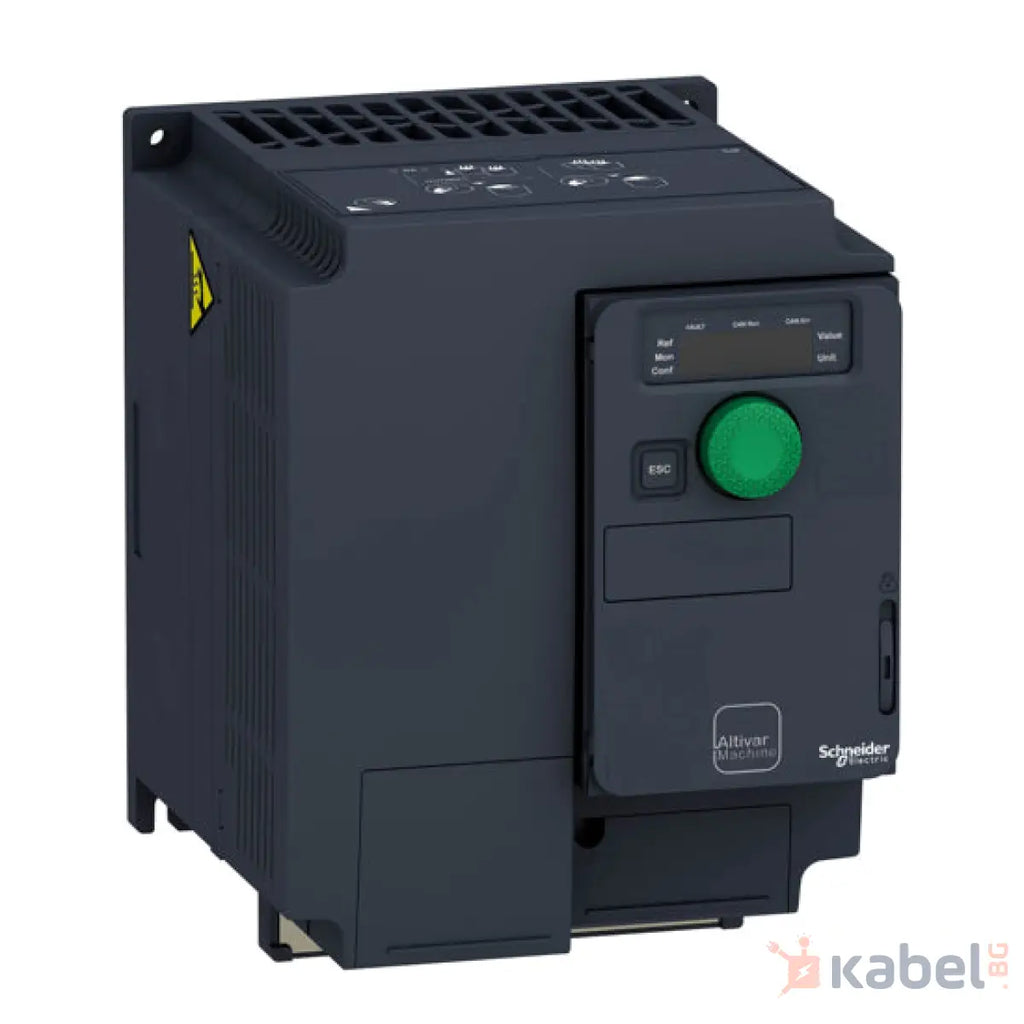

Честотен регулатор ATV320 - 4kW - 380...500V - 3 фазен, compact
Честотният регулатор Altivar 320 може да захранва синхронни и асинхронни трифазни двигатели. Компактният му форм-фактор позволява вертикално подреждане на задвижванията в рамите на машините. Работи с номинална мощност до 4 kW / 5 к.с. и номинално напрежение от 380 V до 500 V AC. Здравата му конструкция с печатни платки с покритие по IEC 60721-3-3, клас 3C3, позволява удължаване на готовността на машините за работа при тежки условия на околната среда, например при температури на околната среда до 60°C, без необходимост от допълнително охлаждане. Снабдено е с функции, подходящи за най-често срещаните приложения, включително точност на въртящия момент и скоростта при много ниска скорост, висока динамична характеристика с управление на вектора на потока без сензор и разширен честотен диапазон за високоскоростни двигатели. Включва също и паралелно свързване на двигатели и специални задвижвания, използващи съотношение напрежение/честота и статична точност на скоростта и икономия на енергия за синхронни двигатели с отворен контур. Софтуерът на честотният регулатор включва 5 функции за безопасност, които помагат на машините да отговорят на изискванията за безопасност, независимо дали се използват заедно с модул за безопасност Preventa, или не. Функциите за безопасност са конфигурират с помощта на софтуера SoMove. Altivar Machine ATV320 е разработено за производители на оригинално оборудване (OEM), които отговарят на прости и разширени изисквания за приложения, обхващащи опаковъчна техника, транспортни системи за материали, текстилна техника, обработка на материали, механични задействащи механизми и подемна техника. Съответства на международните стандарти IEC/EN 61800-5-1 и IEC/EN 61800-3 (устойчивост и излъчвани емисии на EMC). Сертифицирано е също от CE, UL, CSA, NOM, EAC и RCM. С честотните регулатори Altivar Machine ATV320 се предлагат аксесоари за монтаж и външни опции (спирачни резистори, мрежови дросели, дросели за двигатели, допълнителни ЕМС филтри). Видът на външните аксесоари и опции зависи от номиналната мощност на честотния регулатор. Предназначено е за монтиране във вертикално положение (+/-10°) върху табло, благодарение на 4-те отвора за закрепване. Интегрира се напълно в EcoStruxure Machine на Schneider Electric чрез DTM. Честотните регулатори ATV320 могат да се конфигурират, управляват и диагностицират директно в софтуера SoMachine и SoMove с помощта на същата софтуерна „тухла“ (DTM). Екологично е и отговаря на директиви като RoHS, WEEE и др., отнасящи се до опазването на околната среда.
| Гама на продукта | Altivar Machine ATV320 |
|---|---|
| Тип продукт или компонент | Задвижване с променлива скорост |
| Специфично приложение на продукта | Complex machines |
| Вариант | Стандартна версия |
| Format of the drive | Compact |
| Тип Монтаж | Стенен монтаж |
| Протокол на комуникационния порт | Modbus сериен CANopen |
| Допълнителна карта | Комуникационен модул, CANopen Комуникационен модул, EtherCAT Комуникационен модул, Profibus DP V1 Комуникационен модул, Profinet Комуникационен модул, Ethernet Powerlink Комуникационен модул, EtherNet/IP Комуникационен модул, DeviceNet |
| [Us] номинално захранващо напрежение | 380...500 V - 15...10 % |
| Nominal output current | 9,5 A |
| Моторна мощност в kW | 4,0 kW за Тежък режим |
| EMC филтър | Клас C2 EMC вграден филтър |
| Степен на защита IP | IP20 |
| Дискретен вход - номер | 7 |
|---|---|
| Вид дискретен вход | STO safe torque off, 24 V DC, съпротивление: 1.5 kOhm #N/A logic inputs, 24 V DC (30 V) DI5 програмируем като импулсен вход: 0…30 kHz, 24 V DC (30 V) |
| Дискретен цифров вход | Положителна логика (източник) Негативна логика (приемник) |
| Дискретен изход - номер | 3 |
| Вид дискретен изход | Open collector #N/A 0…1 kHz 30 V DC 100 mA Open collector #N/A 0…1 kHz 30 V DC 100 mA |
| номер на аналогов вход | 3 |
| Тип аналогов вход | AI1 напрежение: 0...10 V DC, съпротивление: 30 kOhm, резолюция 10 bits AI2 bipolar differential voltage: +/- 10 V DC, съпротивление: 30 kOhm, резолюция 10 bits AI3 ток: 0...20 mA (or 4-20 mA, x-20 mA, 20-x mA или чрез други начини на конфигурация), съпротивление: 250 Ohm, резолюция 10 bits |
| номер на аналогов изход | 1 |
| Тип аналогов изход | Софтуерно конфигурируем ток AQ1: 0...20 mA съпротивление 800 Ohm, резолюция 10 bits Софтуерно конфигурируемо напрежение AQ1: 0...10 V DC съпротивление 470 Ohm, резолюция 10 bits |
| Вид изходи на реле | Конфигурируема логика за реле R1A 1 NO Електрическа устойчивост 100000 cycles Конфигурируема логика за реле R1B 1 NC Електрическа устойчивост 100000 cycles Конфигурируема логика за реле R1C Конфигурируема логика за реле R2A 1 NO Електрическа устойчивост 100000 cycles Конфигурируема логика за реле R2C |
| Максимален превключвателен ток | Изход на реле R1A, R1B, R1C включено резистивен, Cos phi = 1: 3 A at 250 V AC Изход на реле R1A, R1B, R1C включено резистивен, Cos phi = 1: 3 A at 30 V DC Изход на реле R1A, R1B, R1C, R2A, R2C включено индуктивен, Cos phi = 0,4 и L/R = 7 ms: 2 A at 250 V AC Изход на реле R1A, R1B, R1C, R2A, R2C включено индуктивен, Cos phi = 0,4 и L/R = 7 ms: 2 A at 30 V DC Изход на реле R2A, R2C включено резистивен, Cos phi = 1: 5 A at 250 V AC Изход на реле R2A, R2C включено резистивен, Cos phi = 1: 5 A at 30 V DC |
| Минимален ток за превключване | Изход на реле R1A, R1B, R1C, R2A, R2C: 5 mA в 24 V DC |
| Вид достъп | Подчинен CANopen |
| 4 quadrant operation possible | True |
| Асинхронен мотор управляващ модул | Напрежение/честота , 5 точки Поточни векторни устройства без сензор, стандартен Напрежение/честота - Energy Saving, quadratic U/f Поточни векторни устройства без сензор - Energy Saving Напрежение/честота , 2 точки |
| профил за управление на синхронен двигател | Vector control without sensor |
| Преходен свръх въртящ момент | 170…200 % Номинален въртящ момент на двигателя |
| максимална изходна честота | 0,599 kHz |
| Рампи за забавяне и ускоряване | Линеен U Ш CUS Ramp switching Acceleration/deceleration ramp adaptation Acceleration/deceleration automatic stop with DC injection |
| Компенсация на приплъзване | Автоматично какъвто и да е товара Регулируем 0...300 % Not available in voltage/frequency ratio (2 or 5 points) |
| Превключвателни честоти | 2...16 kHz Регулируем 4...16 kHz с коефициент на намаляване |
| Номинална превключвателна честота | 4 kHz |
| Спиране до покой | Чрез DC инжекция |
| Brake chopper integrated | True |
| Линеен ток | 13,7 A при 380 V (Тежък режим) 10,6 A при 500 V (Тежък режим) |
| Максимален входящ ток | 13,7 A |
| Maximum output voltage | 500 V |
| Активна мощност | 9,2 kVA в 500 V (Тежък режим) |
| Честота на мрежата | 50...60 Hz |
| Relative symmetric network frequency tolerance | 5 % |
| прогнозен линеен ток | 5 kA |
| Base load current at high overload | 9,5 A |
| Енергийно разсейване в W | Вентилатор: 111 W при 380 V 4 kHz |
| With safety function Safely Limited Speed (SLS) | True |
| With safety function Safe brake management (SBC/SBT) | False |
| With safety function Safe Operating Stop (SOS) | False |
| With safety function Safe Position (SP) | False |
| With safety function Safe programmable logic | False |
| With safety function Safe Speed Monitor (SSM) | False |
| With safety function Safe Stop 1 (SS1) | True |
| With sft fct Safe Stop 2 (SS2) | False |
| With safety function Safe torque off (STO) | True |
| With safety function Safely Limited Position (SLP) | False |
| With safety function Safe Direction (SDI) | False |
| Тип защита | Фазово входно прекъсване: Задвижване Свръх ток между изходните фази и земята: Задвижване Защита от прегряване: Задвижване Късо между моторни фази: Задвижване Термична защита: Задвижване |
| Широчина | 140 mm |
| Височина | 184,0 mm |
| Дълбочина | 158,0 mm |
| Нето тегло на продукта | 2,2 kg |
