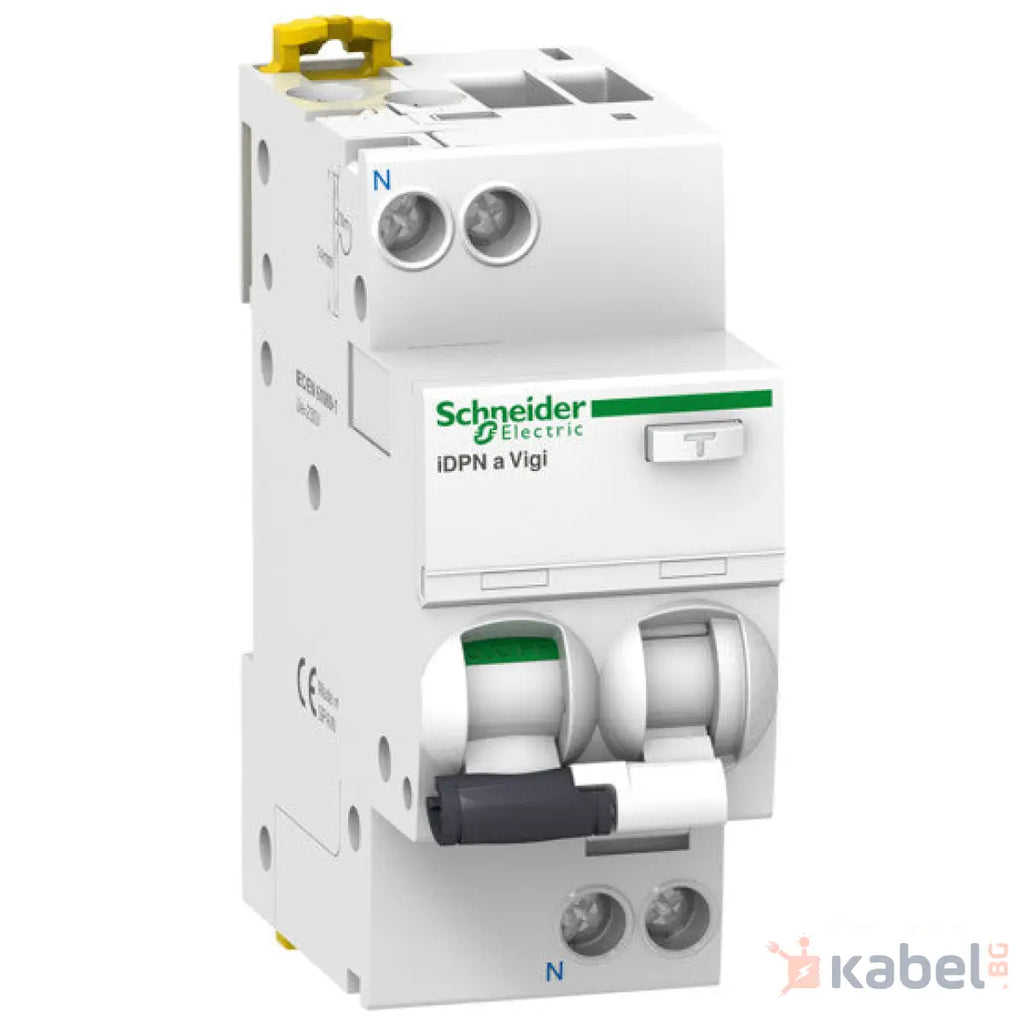

Kомбинирана дефектнотокова защита (RCBO), Acti9 iDPNa Vigi, 1P+N, 32A, C крива, 4500A, AC тип, 30mA
Основни
Обхват
Acti 9
Наименование на продукта
Acti 9 iDPN Vigi
Тип продукт или компонент
Дефектнотокова защита със защита срещу свръхток (RCBO)
Съкратено наименование на устройството
iDPNa Vigi
Приложение на устройството
Дистрибуция
Брой полюси
1P + N
Брой защитени полюси
1
Неутрална позиция
Ляво
[In] номинален ток
32 A
тип на мрежата
AC
Техлнология изкючвателно устройство
Термо-магнитен
Крива
° С
Заземителна чувствителност
30 mA
Времезакъснение при защита от токове на уте
Мигновен
Клас защита от земна утечка
Тип AC
Изключвателна способност
4500 A Icn при 230...240 V AC 50 Hz в съответствие с EN/IEC 61009-2-1
Възможност за изолация
Да в съответствие с EN/IEC 60947-2
Допълнителни устройства
Complementary
Изводи
Честота на мрежата
50 Hz
[Ue] номинално работно напрежение
230...240 V AC 50 Hz
Магнитно изключване
5...10 x In
дефектнотокова технология
Независими от напрежението
Работна изключвателна възможност
4500 A 100 % x Icn при 230...240 V AC 50 Hz в съответствие с EN/IEC 61009-2-1
Номинален и създаден капацитет на прикъсване
Idm 4500 A при 230...240 V AC 50 Hz в съответствие с EN/IEC 61009-2-1
Ограничителен клас
3 в съответствие с EN/IEC 61009-2-1
[Ue] Номинално изолационно напрежение
400 V AC 50 Hz
[Uimp] Устойчивост на импулсно напрежение
4 kV
Индикатор за позиция на контакта
Да
Тип управление
Щифт
Локална сигнализация
ON, OFF, fault trip
Тип Монтаж
Скоба
Монтажна подпора
DIN шина
Разпределителен блок
Отгоре или отдолу: Да
Свързващи клеми
9 mm между фаза и нула
9 мм стъпки
4
Височина
85 mm
Широчина
36 mm
Дълбочина
73 mm
Нето тегло на продукта
125 g
Цвят
Бял
Механична издръжливост
20000 cycles
Електрическа устойчивост
10000 cycles
Тип заключване
Заключващо устройство
Свързване - клеморед
Single terminal Отгоре или отдолу1…16 mm² твърд Single terminal Отгоре или отдолу1…10 mm² гъвкав Single terminal Отгоре или отдолу1…10 mm² с подвижна втулка
