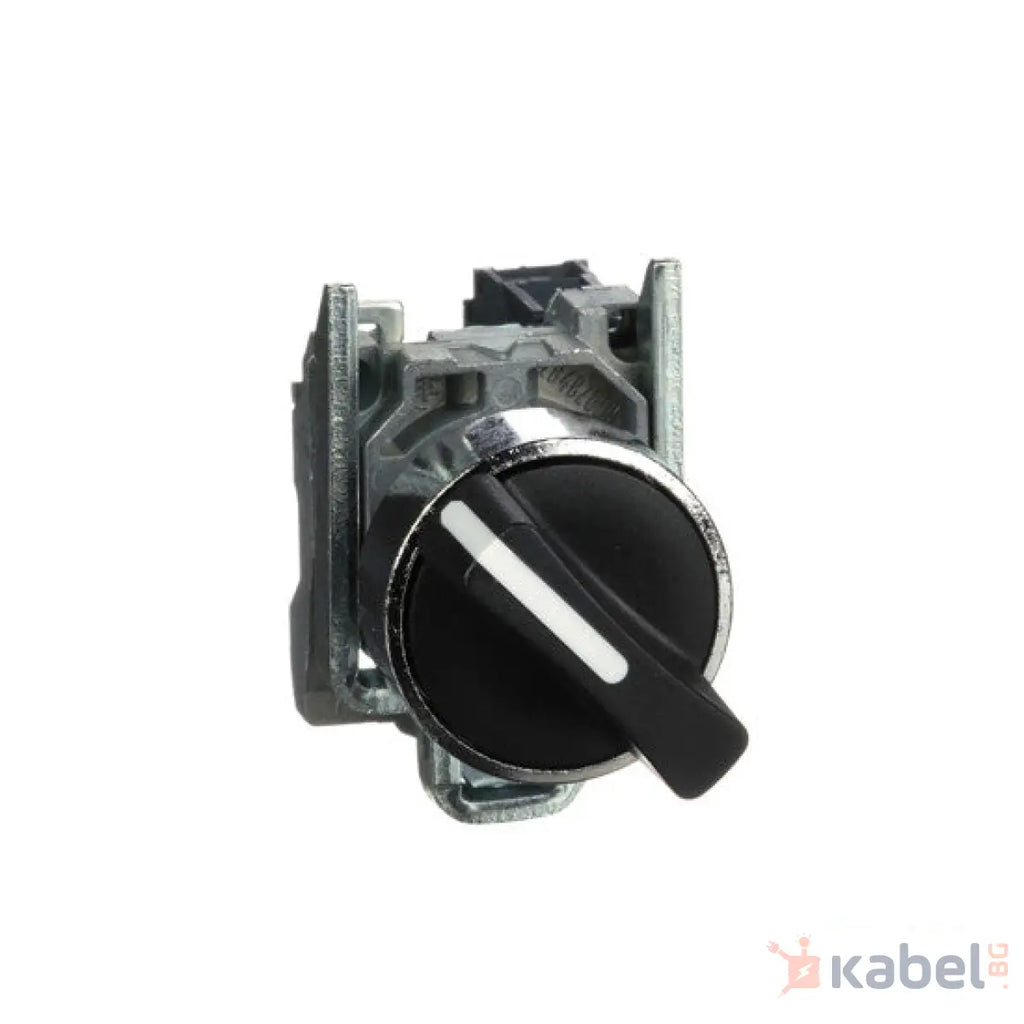

| Гама на продукта | Harmony XB4 |
|---|---|
| Тип продукт или компонент | Ключ |
| Съкратено наименование на устройството | XB4 |
| Материал за основата | Хромиран метал |
| Присъединителни материали | Zamak |
| Диаметър на монтаж | 22,5 mm |
| Минимилано доставно количество | 1 |
| Тип глава | Стандарт |
| Форма на сигнализираща глава | Кръгла |
| Вид оператор | Останете на място |
| Профил на оператора | Черен Стандартна дръжка |
| Информация за позицията | 2 позиции 90° |
| Тип и състав на контактите | 1 NO |
| Рсабота на контакта | Бавно спиране |
| Свързване - клеморед | Самозатягащи се клеми, <= 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1 Самозатягащи се клеми, >= 1 x 0.22 mm² Без кабелен накрайник съответстващ на IEC 60947-1 |
| Височина | 47 mm |
|---|---|
| Широчина | 30 mm |
| Дълбочина | 68 mm |
| Описание на клеморед ISO n°1 | (13-14)NO |
| Нето тегло на продукта | 0,095 kg |
| Устойчивост на миене под високо налягане | 7000000 Pa at 55 °C, разстояние: 0.1 m |
| Продължително използване | Стандартни контакти |
| Вкл при положителен сигнал | Без |
| Стойност на въртящия момент | 0,14 N.m NO changing electrical state |
| Механична издръжливост | 1000000 cycles |
| Затягащ момент | 0,8…1,2 N.m съответстващ на IEC 60947-1 |
| Вид глава на болт | Кръст съвместим с Philips no 1 Кръст съвместим с pozidriv No 1 С наклон съвместим с Плосък Ø 4 mm С наклон съвместим с Плосък Ø 5.5 mm |
| Материал на контактите | Сребърна сплав (Ag/Ni) |
| Защита от късо съединение | 10 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1 |
| Номинален термичен ток | 10 A съответстващ на IEC 60947-5-1 |
| [Ue] Изолационно напрежение | 600 V Ниво на замърсяване 3) в съответствие с IEC 60947-1 |
| [Uimp] Устойчивост на импулсно напрежение | 6 kVв съответствие сIEC 60947-1 |
| Номинален работен ток | 3 A at 240 V, AC-15, A600 в съответствие с IEC 60947-5-1 6 A at 120 V, AC-15, A600 в съответствие с IEC 60947-5-1 0,1 A at 600 V, DC-13, Q600 в съответствие с IEC 60947-5-1 0,27 A at 250 V, DC-13, Q600 в съответствие с IEC 60947-5-1 0,55 A at 125 V, DC-13, Q600 в съответствие с IEC 60947-5-1 1,2 A at 600 V, AC-15, A600 в съответствие с IEC 60947-5-1 |
| Електрическа устойчивост | 1000000 cycles, AC-15, 2 A at 230 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с EN 60947-5-1 appendix C 1000000 cycles, AC-15, 3 A at 120 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с EN 60947-5-1 appendix C 1000000 cycles, AC-15, 4 A at 24 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с EN 60947-5-1 appendix C 1000000 cycles, DC-13, 0,2 A at 110 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с EN 60947-5-1 appendix C 1000000 cycles, DC-13, 0,5 A at 24 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с EN 60947-5-1 appendix C |
| Електрическа устойчивост | Λ < 10exp(-6) в 5 V и 1 mA В чиста околна среда съответстващ на IEC 60947-5-4 Λ < 10exp(-8) в 17 V и 5 mA В чиста околна среда съответстващ на IEC 60947-5-4 |
| Представяне на устройството | Цялостен продукт |
