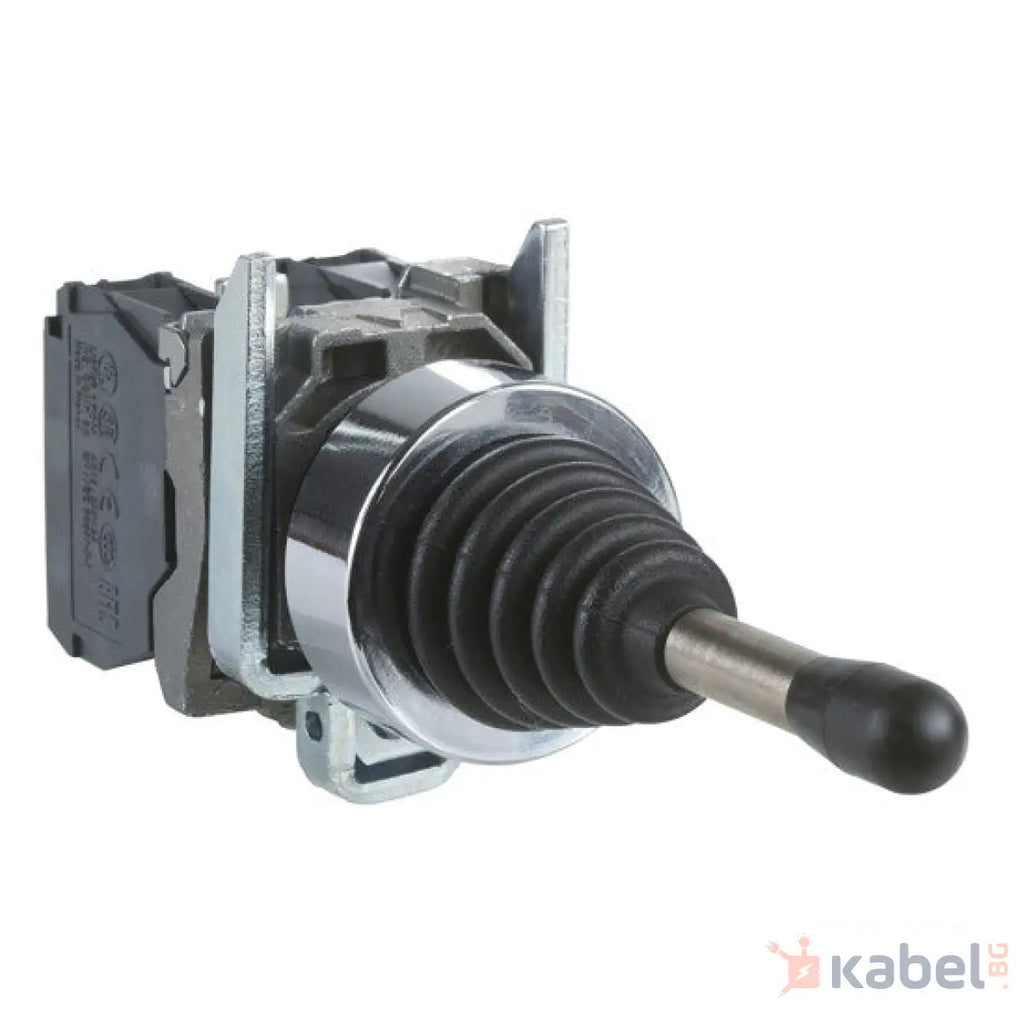

Джойстик, 4 посоки, с възврат в “0” позиция
Този джойстик контролер Harmony XB4 работи с 4-посочен механизъм за връщане в центъра. Има 4 x НО контакта (по 1 за всяка посока) и хромирана метална рамка. Този джойстик осигурява универсален и интуитивен интерфейс за управление на вашите машини. Монтира се лесно в табло със стандартно разпробити отвори с диаметър 22 мм и се свързва към вашите вериги за управление чрез обикновени връзки с винтови скоби. Устойчив е на удари, прах, вода и вибрации благодарение на степента си на защита IP66, което го прави идеален за работа в среда с тежки условия. Простият му пружинен възвратен механизъм е здрав и издръжлив, с дълъг полезен живот и изисква по-малко поддръжка и подмени.
Основни
| Гама на продукта |
Harmony XDA |
| Тип продукт или компонент |
#N/A |
| Съкратено наименование на устройството |
XD4 |
| Материал за основата |
Хромиран метал |
| Присъединителни материали |
Zamak |
| Диаметър на монтаж |
22,5 mm |
| Минимилано доставно количество |
1 |
| Вид оператор |
Пружинно връщане до положение 0, long operating shaft 54 mm |
| Информация за позицията |
5 позиции |
| Информация за посоката |
4 посоки |
| Тип и състав на контактите |
1 NO |
| Рсабота на контакта |
Бавно спиране |
| Свързване - клеморед |
Самозатягащи се клеми, <= 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1
Самозатягащи се клеми, >= 1 x 0.22 mm² Без кабелен накрайник съответстващ на IEC 60947-1 |
Допълнителни устройства
| Нето тегло на продукта |
0,133 kg |
| Устойчивост на миене под високо налягане |
7000000 Pa at 55 °C, разстояние: 0.1 m |
| Форма на сигнализираща глава |
Кръгла |
| Notch per direction |
1 |
| Продължително използване |
Стандартно |
| Вкл при положителен сигнал |
Без |
| Механична издръжливост |
1000000 cycles |
| Затягащ момент |
0,8…1,2 N.m съответстващ на IEC 60947-1 |
| Вид глава на болт |
Кръст съвместим с Philips no 1
Кръст съвместим с pozidriv No 1
С наклон съвместим с Плосък Ø 4 mm
С наклон съвместим с Плосък Ø 5.5 mm |
| Материал на контактите |
Сребърна сплав (Ag/Ni) |
| Защита от късо съединение |
10 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1 |
| Номинален термичен ток |
10 A съответстващ на IEC 60947-5-1 |
| [Ue] Изолационно напрежение |
600 V Ниво на замърсяване 3) в съответствие с IEC 60947-1 |
| [Uimp] Устойчивост на импулсно напрежение |
6 kVв съответствие сIEC 60947-1 |
| Номинален работен ток |
0,1 A at 250 V, DC-13, R300 в съответствие с IEC 60947-5-1
0,22 A at 125 V, DC-13, R300 в съответствие с IEC 60947-5-1 |
| Електрическа устойчивост |
1000000 cycles, AC-15, 2 A at 230 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C
1000000 cycles, AC-15, 3 A at 120 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C
1000000 cycles, AC-15, 4 A at 24 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C
1000000 cycles, DC-13, 0,2 A at 110 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C
1000000 cycles, DC-13, 0,5 A at 24 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C |
| Електрическа устойчивост |
Λ < 10exp(-6) в 5 V, 1 mA В чиста околна среда съответстващ на IEC 60947-5-4
Λ < 10exp(-8) в 17 V, 5 mA В чиста околна среда съответстващ на IEC 60947-5-4 |
| Представяне на устройството |
Цялостен продукт |
