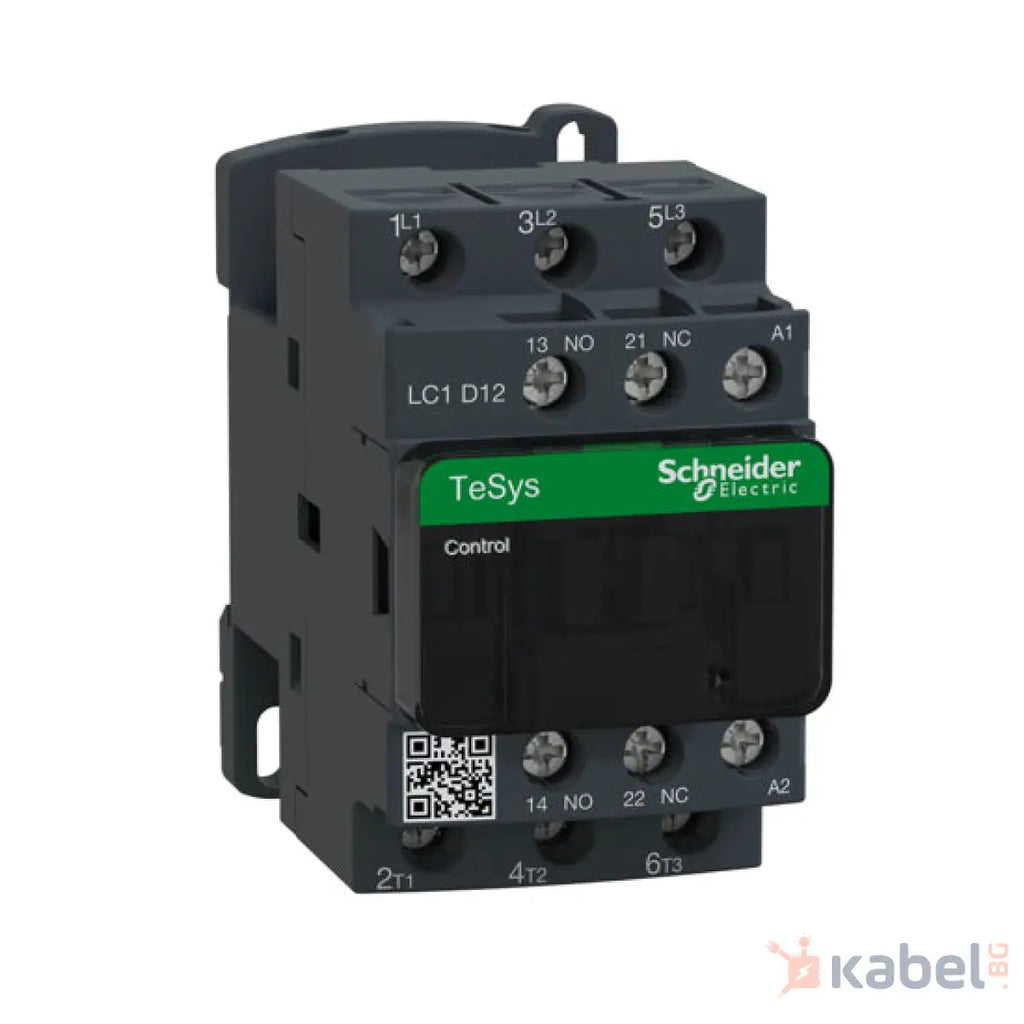

| Гама на продукта | TeSys Deca |
|---|---|
| Тип продукт или компонент | Контактор |
| Съкратено наименование на устройството | LC1D |
| Приложение на контактора | Резистивен товар Моторен контрол |
| Категория за оползотворяване | AC-3 AC-4 AC-1 AC-3e |
| Брой полюси | 3P |
| [Ue] номинално работно напрежение | Електрическа верига: <= 690 V AC 25...400 Hz Електрическа верига: <= 300 V DC |
| Номинален работен ток | 25 A (at <60 °C) at <= 440 V AC AC-1 for Електрическа верига 12 A (at <60 °C) at <= 440 V AC AC-3 for Електрическа верига 12 A (at <60 °C) at <= 440 V AC AC-3e for Електрическа верига |
| [Uc] control circuit voltage | 110 V AC 50/60 Hz |
| Моторна мощност в kW | 3 kW at 220...230 V AC 50/60 Hz (AC-3) 5,5 kW at 380...400 V AC 50/60 Hz (AC-3) 5,5 kW at 415...440 V AC 50/60 Hz (AC-3) 7,5 kW at 500 V AC 50/60 Hz (AC-3) 7,5 kW at 660...690 V AC 50/60 Hz (AC-3) 3,7 kW at 400 V AC 50/60 Hz (AC-4) 3 kW at 220...230 V AC 50/60 Hz (AC-3e) 5,5 kW at 380...400 V AC 50/60 Hz (AC-3e) 5,5 kW at 415...440 V AC 50/60 Hz (AC-3e) 7,5 kW at 500 V AC 50/60 Hz (AC-3e) 7,5 kW at 660...690 V AC 50/60 Hz (AC-3e) |
|---|---|
| Моторна мощност в hp | 0,5 hp at 115 V AC 50/60 Hz for 1 фаза motors 2 hp at 230/240 V AC 50/60 Hz for 1 фаза motors 3 hp at 200/208 V AC 50/60 Hz for 3 фази motors 3 hp at 230/240 V AC 50/60 Hz for 3 фази motors 7,5 hp at 460/480 V AC 50/60 Hz for 3 фази motors 10 hp at 575/600 V AC 50/60 Hz for 3 фази motors |
| Код за съвместимост | LC1D |
| Контакти | 3 NO |
| Защитен капак | С |
| Номинален термичен ток | 25 A (at 60 °C) for Електрическа верига 10 A (at 60 °C) for Сигнализираща мрежа |
| Номинален действащ ток на претоварване | 250 A at 440 V for Електрическа верига conforming to IEC 60947 140 A AC for Сигнализираща мрежа conforming to IEC 60947-5-1 250 A DC for Сигнализираща мрежа conforming to IEC 60947-5-1 |
| Номинална изключвателна способност | 250 A at 440 V for Електрическа верига conforming to IEC 60947 |
| Устойчивост на ток на късо съединение | 105 A 40 °C - 10 s for Електрическа верига 210 A 40 °C - 1 s for Електрическа верига 30 A 40 °C - 10 min for Електрическа верига 61 A 40 °C - 1 мин for Електрическа верига 100 A - 1 s for Сигнализираща мрежа 120 A - 500 ms for Сигнализираща мрежа 140 A - 100 ms for Сигнализираща мрежа |
| Номинален параметър на предпазителя | 10 A gG for Сигнализираща мрежа conforming to IEC 60947-5-1 40 A gG at <= 690 V coordination Тип 1 for Електрическа верига 25 A gG at <= 690 V coordination Тип 2 for Електрическа верига |
| Средна стойност на импеданса | 2,5 mOhm - Ith 25 A 50 Hz for Електрическа верига |
| Топлинно отделяне на полюса | 0,36 W AC-3 1,56 W AC-1 0,36 W AC-3e |
| [Ue] Изолационно напрежение | Електрическа верига: 690 V в съответствие с IEC 60947-4-1 Електрическа верига: 600 V CSAсертифициран Електрическа верига: 600 V ULсертифициран Сигнализираща мрежа: 690 V в съответствие с IEC 60947-1 Сигнализираща мрежа: 600 V CSAсертифициран Сигнализираща мрежа: 600 V ULсертифициран |
| Категория на защита | III |
| Ниво на замърсяване | 3 |
| [Uimp] Устойчивост на импулсно напрежение | 6 kV в съответствие с IEC 60947 |
| ниво на безопасност | B10d = 1369863 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1 B10d = 20000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1 |
| Механична издръжливост | 15 Mcycles |
| Електрическа устойчивост | 2 Mcycles 12 A AC-3при Ue <= 440 V 0,8 Mcycles 25 A AC-1при Ue <= 440 V 2 Mcycles 12 A AC-3eпри Ue <= 440 V |
| Тип управляващо напрежение | AC при 50/60 Hz Стандарт |
| Технология на бобината | Без вграден RC модул |
| Граници на управляващото напрежение на бобината | 0.3...0.6 Uc -40…70 °C Отпадане AC 50/60 Hz 0.8...1.1 Uc -40…60 °C оперативен AC 50 Hz+C81:C98 0.85...1.1 Uc -40…60 °C оперативен AC 60 Hz 1...1.1 Uc 60…70 °C оперативен AC 50/60 Hz |
| Пускова мощност в VA | 70 VA 60 Hz cos phi 0,75 (at 20 °C) 70 VA 50 Hz cos phi 0,75 (at 20 °C) |
| Консумация на електроенергия в състояние "ho | 7,5 VA 60 Hz cos phi 0,3 (at 20 °C) 7 VA 50 Hz cos phi 0,3 (at 20 °C) |
| Топлинно разпръскване | 2…3 W at 50/60 Hz |
| Работно време | 12...22 ms затваряне 4...19 ms отваряне |
| Работен обхват | 3600 cyc/h 60 °C |
| Свързване - клеморед | Електрическа верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Електрическа верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Електрическа верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав С кабелен накрайник Електрическа верига: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Електрическа верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник Електрическа верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав С кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник |
| Затягащ момент | Електрическа верига: 1,7 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm Електрическа верига: 1,7 N.m - наСамозатягащи се клеми - с отверткаPhilips No 2 Контролна верига: 1,7 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm Контролна верига: 1,7 N.m - наСамозатягащи се клеми - с отверткаPhilips No 2 Контролна верига: 1,7 N.m - наСамозатягащи се клеми - с отверткаpozidriv No 2 Електрическа верига: 1,7 N.m - наСамозатягащи се клеми - с отверткаpozidriv No 2 |
| Спомагателни контакти | 1 NO + 1 NC |
| Вид спомагателни контакти | Механично свързани 1 NO + 1 NC в съответствие с IEC 60947-5-1 Mirror contact 1 NC в съответствие с IEC 60947-4-1 |
| Честота на мрежата | 25...400 Hz |
| Минимално напрежение при превключване | 17 V for Сигнализираща мрежа |
| Минимален ток за превключване | 5 mA for Сигнализираща мрежа |
| Съпротивление на изолацията | > 10 MOhm for Сигнализираща мрежа |
| Време без припокриване | 1,5 ms При изключване на захранването between NC and NO contact 1,5 ms При захранване between NC and NO contact |
| Монтажна подпора | Шина Пластина |
