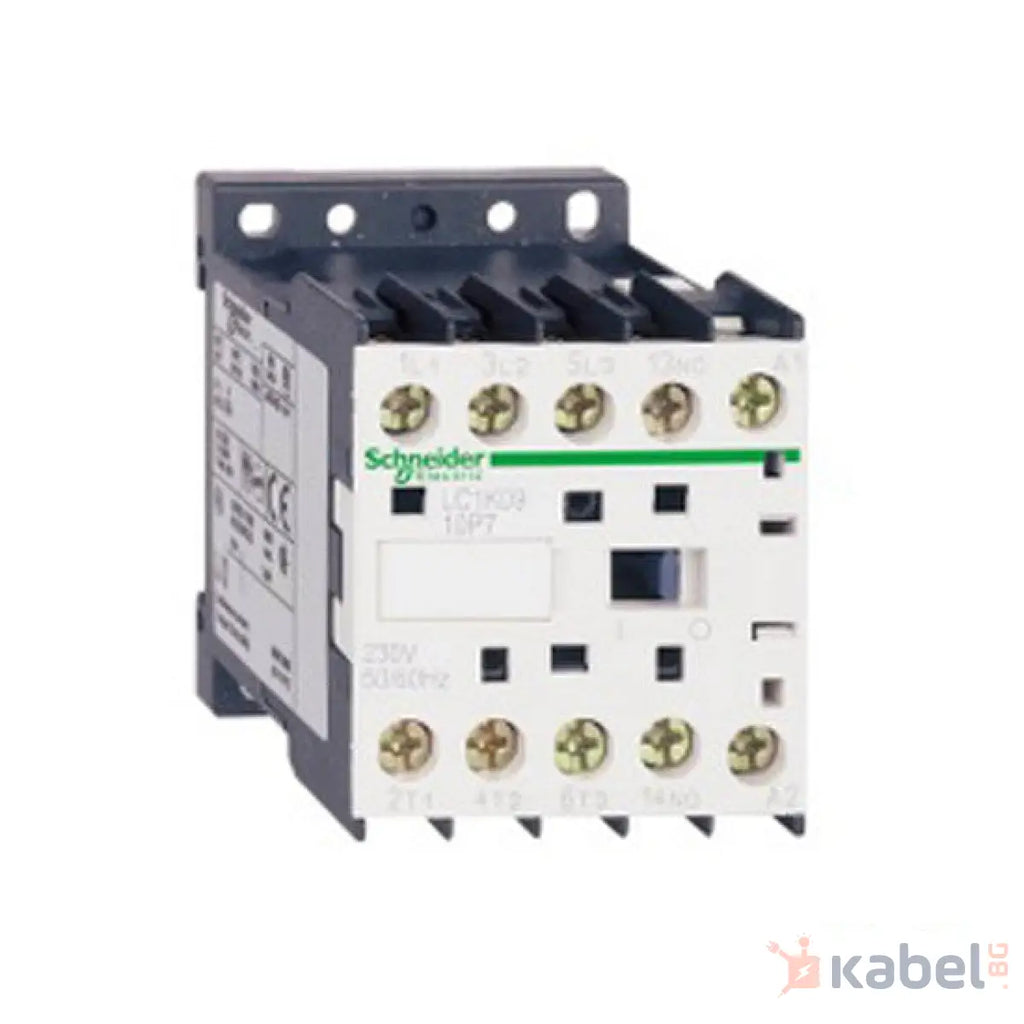

КОНТАКТОР 12 A LC1K1210F7

Name: КОНТАКТОР 12 A LC1K1210F7
Brand: Schneider Electric
SKU: AKAB07030L
Price: 49.98 EUR
Availability: InStock

Schneider ElectricКод:AKAB07030L

Дай отзив

Цена:

€49,98

Наличност:

Налично на външен склад

Брой:

Сподели този продукт:

Контактор 3P+F VIS 110V50/60HZ

Основни
Обхват	TeSys
Тип продукт или компонент	Контактор
Съкратено наименование на устройството	LC1K
Приложение на устройството	Контрол
Приложение на контактора	Резистивен товар Моторен контрол

Допълнителни устройства
Категория за оползотворяване	AC-3 AC-3e AC-1 AC-4
Брой полюси	3P
power pole contact composition	3 NO
[Ue] номинално работно напрежение	Електрическа верига: <= 690 V AC <= 400 Hz Сигнализираща мрежа: <= 690 V AC <= 400 Hz
Номинален работен ток	12 A (at <60 °C) at <= 440 V AC AC-3 for Електрическа верига 12 A (at <60 °C) at <= 440 V AC AC-3e for Електрическа верига 20 A (at <60 °C) at <= 690 V AC AC-1 for Електрическа верига
Тип управляващо напрежение	AC при 50/60 Hz
[Uc] Управляващо напрежение	110 V AC 50/60 Hz
Моторна мощност в kW	3 kW при 220...230 V AC 50/60 Hz AC-3 5,5 kW при 380...415 V AC 50/60 Hz AC-3 5,5 kW при 440 V AC 50/60 Hz AC-3 4 kW при 690 V AC 50/60 Hz AC-3 3 kW при 220...230 V AC 50/60 Hz AC-3e 5,5 kW при 380...415 V AC 50/60 Hz AC-3e 5,5 kW при 440 V AC 50/60 Hz AC-3e 4 kW при 690 V AC 50/60 Hz AC-3e 3 kW при 220...230 V AC 50/60 Hz AC-4 5,5 kW при 380...415 V AC 50/60 Hz AC-4 5,5 kW при 440 V AC 50/60 Hz AC-4 4 kW при 690 V AC 50/60 Hz AC-4
Спомагателни контакти	1 NO
[Uimp] Устойчивост на импулсно напрежение	8 kV
Категория на защита	III
Номинален термичен ток	20 A (at 60 °C) for Електрическа верига 10 A (at 50 °C) for Сигнализираща мрежа
Номинален действащ ток на претоварване	144 A AC for Електрическа верига conforming to IEC 60947 110 A AC for Сигнализираща мрежа conforming to IEC 60947
Номинална изключвателна способност	110 A at 440 V conforming to IEC 60947 80 A at 500 V conforming to IEC 60947 70 A at 660...690 V conforming to IEC 60947
Устойчивост на ток на късо съединение	115 A 50 °C - 1 s for Електрическа верига 105 A 50 °C - 5 s for Електрическа верига 100 A 50 °C - 10 s for Електрическа верига 75 A 50 °C - 30 s for Електрическа верига 55 A 50 °C - 1 мин for Електрическа верига 50 A 50 °C - 3 мин for Електрическа верига 25 A 50 °C - >= 15 мин for Електрическа верига 80 A - 1 s for Сигнализираща мрежа 90 A - 500 ms for Сигнализираща мрежа 110 A - 100 ms for Сигнализираща мрежа
Номинален параметър на предпазителя	25 A gG at <= 440 V for Електрическа верига 25 A aM for Електрическа верига 10 A gG for Сигнализираща мрежа conforming to IEC 60947 10 A gG for Сигнализираща мрежа conforming to VDE 0660
Средна стойност на импеданса	3 mOhm - Ith 20 A 50 Hz for Електрическа верига
[Ue] Изолационно напрежение	Електрическа верига: 600 V в съответствие с UL 508 Електрическа верига: 690 V в съответствие с IEC 60947-4-1 Сигнализираща мрежа: 690 V в съответствие с IEC 60947-4-1 Сигнализираща мрежа: 690 V в съответствие с IEC 60947-5-1 Сигнализираща мрежа: 600 V в съответствие с UL 508 Електрическа верига: 600 V в съответствие с CSA C22.2 No 14 Сигнализираща мрежа: 600 V в съответствие с CSA C22.2 No 14
Съпротивление на изолацията	> 10 MOhm for Сигнализираща мрежа
Пускова мощност в VA	30 VA (at 20 °C)
Консумация на електроенергия в състояние "ho	4,5 VA (at 20 °C)
Топлинно разпръскване	1,3 W
Граници на управляващото напрежение на боб	Оперативен: 0.8...1.15 Uc (at <50 °C) Отпадане: >= 0.20 Uc (at <50 °C)
Свързване - клеморед	Самозатягащи се клеми 1кабел(и)1,5…4 mm²Твърд Самозатягащи се клеми 1кабел(и)0,75…4 mm²гъвкав без накрайник на кабела Самозатягащи се клеми 1кабел(и)0,34…2,5 mm²гъвкав с накрайник на кабела Самозатягащи се клеми 2кабел(и)1,5…4 mm²Твърд Самозатягащи се клеми 2кабел(и)0,75…4 mm²гъвкав без накрайник на кабела Самозатягащи се клеми 2кабел(и)0,34…1,5 mm²гъвкав с накрайник на кабела
Работен обхват	3600 cyc/h
Вид спомагателни контакти	Мигновен 1 NO
Честота на мрежата	<= 400 Hz
Минимален ток за превключване	5 mA for Сигнализираща мрежа
Минимално напрежение при превключване	17 V for Сигнализираща мрежа
Монтажна подпора	Шина Пластина
Затягащ момент	0,8…1,3 N.m Самозатягащи се клеми Philips No 2 0,8…1,3 N.m Самозатягащи се клеми Плосък Ø 6 mm 0,8…1,3 N.m Самозатягащи се клеми pozidriv No 2
Работно време	10...20 ms coil de-energisation and NO opening 10...20 ms coil energisation and NO closing
ниво на безопасност	B10d = 1369863 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1 B10d = 20000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1
Без припокриване	0,5 mm
Механична издръжливост	10 Mcycles
Електрическа устойчивост	1,3 Mcycles 12 A AC-3при Ue <= 440 V 1,3 Mcycles 12 A AC-3eпри Ue <= 440 V 0,3 Mcycles 20 A AC-1при Ue <= 690 V 0,02 Mcycles 72 A AC-4при Ue <= 440 V
Механична устойчивост	Удар Затворен контактор на ос X: 10 Gn for 11 ms в съответствие с IEC 60068-2-27 Удар Затворен контактор на ос Y: 15 Gn for 11 ms в съответствие с IEC 60068-2-27 Удар Затворен контактор на ос Z: 15 Gn for 11 ms в съответствие с IEC 60068-2-27 Удар Отворен контактор на ос X: 6 Gn за 11 ms в съответствие с IEC 60068-2-27 Удар Отворен контактор на ос Y: 10 Gn for 11 ms в съответствие с IEC 60068-2-27 Удар Отворен контактор на ос Z: 10 Gn for 11 ms в съответствие с IEC 60068-2-27 Вибрации Затворен контактор: 4 Gn, 5...300 Hz в съответствие с IEC 60068-2-6 Вибрации Отворен контактор: 2 Gn, 5...300 Hz в съответствие с IEC 60068-2-6
Височина	58 mm
Широчина	45 mm
Дълбочина	57 mm
Нето тегло на продукта	0,18 kg
