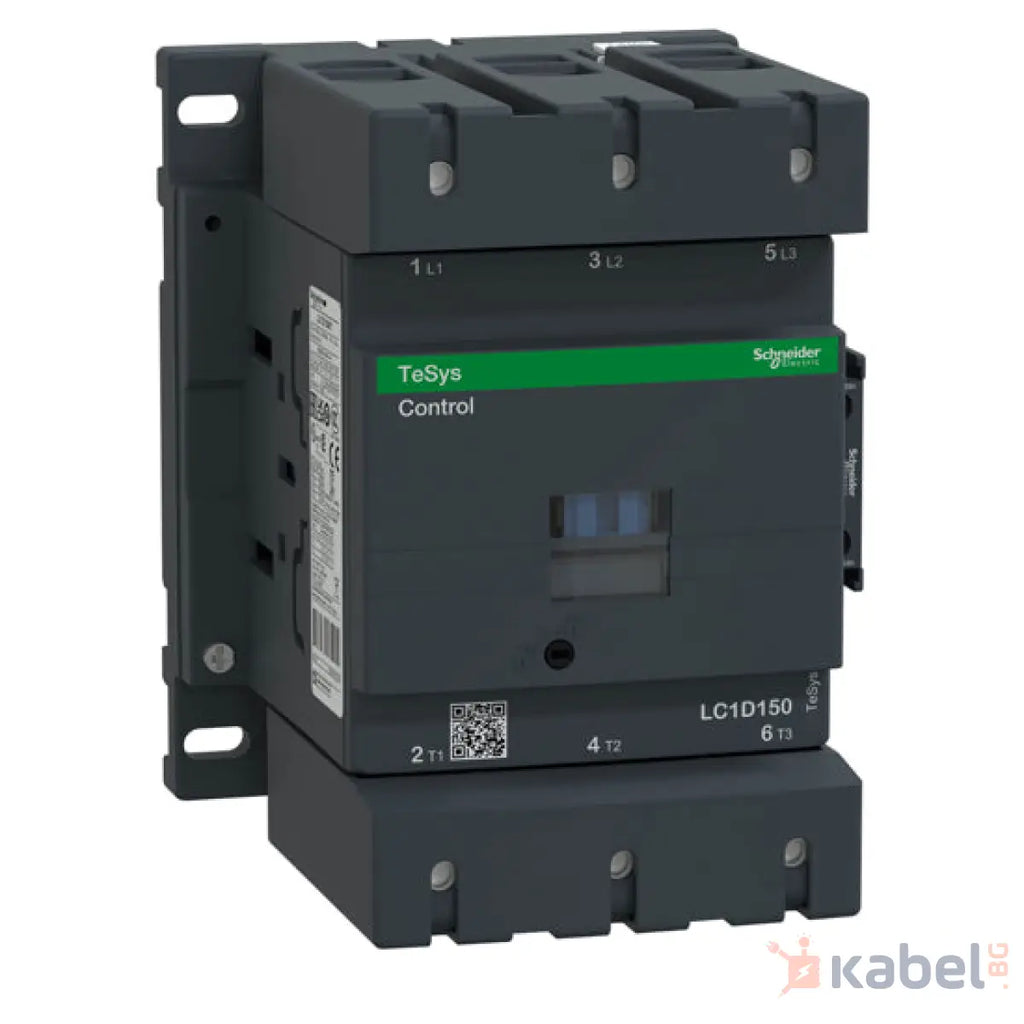

КОНТАКТОР 150A LC1D150M7

Name: КОНТАКТОР 150A LC1D150M7
Brand: Schneider Electric
SKU: AKAB07105L
Price: 691.98 BGN
Availability: OutOfStock

Schneider ElectricКод:AKAB07105L

Дай отзив

Цена:

691.98 лв

Наличност:

Няма наличност

Брой:

Сподели този продукт:

3-полюсен контактор, 150А, HO+H3, 220V, 50/60

Контактор TeSys Deca, 3 полюса (3NO), за приложения за управление на двигатели до 150A/100V AC-3 (75kW@400V). Осигурява 220 V 50/60 Hz променливотокова бобина с превключвателен модул, 1NO+1NC вградени спомагателни контакти (NC огледален контакт), захранване с винтови връзки 2 входа, контролна връзка с винтови клеми. За работни скорости до 1200 цикъла/час и среди до 60°C, осигурява висока надеждност и издръжливост. Компактност (120мм ширина), монтаж на 2 DIN шини или винтов монтаж. Сертифициран по различни стандарти (IEC, UL, CSA, CCC, EAC, Marine), в съответствие с Green Premium (RoHS/REACh).

Основни
Обхват	TeSys
Гама на продукта	TeSys Deca
Тип продукт или компонент	Контактор
Съкратено наименование на устройството	LC1D
Приложение на контактора	Моторен контрол Резистивен товар
Категория за оползотворяване	AC-3 AC-4 AC-1 AC-3e
Брой полюси	3P
[Ue] номинално работно напрежение	Електрическа верига: <= 1000 V AC 25...400 Hz Електрическа верига: <= 300 V DC
Номинален работен ток	200 A (at <60 °C) at <= 440 V AC AC-1 for Електрическа верига 150 A (at <60 °C) at <= 440 V AC AC-3 for Електрическа верига 150 A (at <60 °C) at <= 440 V AC AC-3e for Електрическа верига
[Uc] control circuit voltage	220 V AC 50/60 Hz

Допълнителни устройства
Моторна мощност в kW	40 kW at 220...230 V AC 50/60 Hz (AC-3) 75 kW at 380...400 V AC 50/60 Hz (AC-3) 80 kW at 415...440 V AC 50/60 Hz (AC-3) 90 kW at 500 V AC 50/60 Hz (AC-3) 100 kW at 660...690 V AC 50/60 Hz (AC-3) 75 kW at 1000 V AC 50/60 Hz (AC-3) 22 kW at 400 V AC 50/60 Hz (AC-4) 40 kW at 220...230 V AC 50/60 Hz (AC-3e) 75 kW at 380...400 V AC 50/60 Hz (AC-3e) 80 kW at 415...440 V AC 50/60 Hz (AC-3e) 90 kW at 500 V AC 50/60 Hz (AC-3e) 100 kW at 660...690 V AC 50/60 Hz (AC-3e) 75 kW at 1000 V AC 50/60 Hz (AC-3e)
Моторна мощност в hp	40 hp at 200/208 V AC 50/60 Hz for 3 фази motors 50 hp at 230/240 V AC 50/60 Hz for 3 фази motors 100 hp at 460/480 V AC 50/60 Hz for 3 фази motors 125 hp at 575/600 V AC 50/60 Hz for 3 фази motors
Код за съвместимост	LC1D
Контакти	3 NO
Защитен капак	С
Номинален термичен ток	200 A (at 60 °C) for Електрическа верига
Номинален действащ ток на претоварване	140 A AC for Сигнализираща мрежа conforming to IEC 60947-5-1 250 A DC for Сигнализираща мрежа conforming to IEC 60947-5-1 1660 A at 440 V for Електрическа верига conforming to IEC 60947
Номинална изключвателна способност	1400 A at 440 V for Електрическа верига conforming to IEC 60947
Устойчивост на ток на късо съединение	250 A 40 °C - 10 min for Електрическа верига 580 A 40 °C - 1 мин for Електрическа верига 1200 A 40 °C - 10 s for Електрическа верига 1400 A 40 °C - 1 s for Електрическа верига 100 A - 1 s for Сигнализираща мрежа 120 A - 500 ms for Сигнализираща мрежа 140 A - 100 ms for Сигнализираща мрежа
Номинален параметър на предпазителя	10 A gG for Сигнализираща мрежа conforming to IEC 60947-5-1 315 A gG at <= 690 V coordination Тип 1 for Електрическа верига 250 A gG at <= 690 V coordination Тип 2 for Електрическа верига
Средна стойност на импеданса	0,6 mOhm - Ith 200 A 50 Hz for Електрическа верига
Топлинно отделяне на полюса	24 W AC-1 13,5 W AC-3 13,5 W AC-3e
[Ue] Изолационно напрежение	Електрическа верига: 600 V CSAсертифициран Електрическа верига: 600 V ULсертифициран Електрическа верига: 1000 V в съответствие с IEC 60947-4-1 Сигнализираща мрежа: 690 V в съответствие с IEC 60947-1 Сигнализираща мрежа: 600 V CSAсертифициран Сигнализираща мрежа: 600 V ULсертифициран
Категория на защита	III
Ниво на замърсяване	3
[Uimp] Устойчивост на импулсно напрежение	8 kV в съответствие с IEC 60947
ниво на безопасност	B10d = 684932 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1 B10d = 10000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1
Механична издръжливост	8 Mcycles
Електрическа устойчивост	0,85 Mcycles 150 A AC-3при Ue <= 440 V 1 Mcycles 200 A AC-1при Ue <= 440 V 0,85 Mcycles 150 A AC-3eпри Ue <= 440 V
Тип управляващо напрежение	AC при 50/60 Hz Стандарт
Технология на бобината	Built-in bidirectional peak limiting diode suppressor
Граници на управляващото напрежение на бобината	0.3...0.5 Uc -40…70 °C Отпадане AC 50/60 Hz 0.8...1.15 Uc -40…55 °C оперативен AC 50/60 Hz 1...1.15 Uc 55…70 °C оперативен AC 50/60 Hz
Пускова мощност в VA	280…350 VA 60 Hz cos phi 0,9 (at 20 °C) 280…350 VA 50 Hz cos phi 0,9 (at 20 °C)
Консумация на електроенергия в състояние "ho	2…18 VA 60 Hz cos phi 0,9 (at 20 °C) 2…18 VA 50 Hz cos phi 0,9 (at 20 °C)
Топлинно разпръскване	3…4,5 W at 50/60 Hz
Работно време	20...35 ms затваряне 40...75 ms отваряне
Работен обхват	1200 cyc/h 60 °C
Свързване - клеморед	Контролна верига: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…2,5 mm² - cable stiffness: гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…2,5 mm² - cable stiffness: Твърд Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: Твърд Без кабелен накрайник Електрическа верига: Конектор 1 10…120 mm² - cable stiffness: гъвкав Без кабелен накрайник Електрическа верига: Конектор 2 10…50 mm² - cable stiffness: гъвкав Без кабелен накрайник Електрическа верига: Конектор 1 10…120 mm² - cable stiffness: гъвкав С кабелен накрайник Електрическа верига: Конектор 2 10…50 mm² - cable stiffness: гъвкав С кабелен накрайник Електрическа верига: Конектор 1 10…120 mm² - cable stiffness: Твърд Без кабелен накрайник Електрическа верига: Конектор 2 10…50 mm² - cable stiffness: Твърд Без кабелен накрайник
Затягащ момент	Контролна верига: 1,2 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm Контролна верига: 1,2 N.m - наСамозатягащи се клеми - с отверткаPhilips No 2 Електрическа верига: 12 N.m - наКонектор Шестоъгъленглавата на винта4 mm Контролна верига: 1,2 N.m - наСамозатягащи се клеми - с отверткаpozidriv No 2
Спомагателни контакти	1 NO + 1 NC
Вид спомагателни контакти	Механично свързани 1 NO + 1 NC в съответствие с IEC 60947-5-1 Mirror contact 1 NC в съответствие с IEC 60947-4-1
Честота на мрежата	25...400 Hz
Минимално напрежение при превключване	17 V for Сигнализираща мрежа
Минимален ток за превключване	5 mA for Сигнализираща мрежа
Съпротивление на изолацията	> 10 MOhm for Сигнализираща мрежа
Време без припокриване	1,5 ms При изключване на захранването between NC and NO contact 1,5 ms При захранване between NC and NO contact
Монтажна подпора	Шина Пластина
