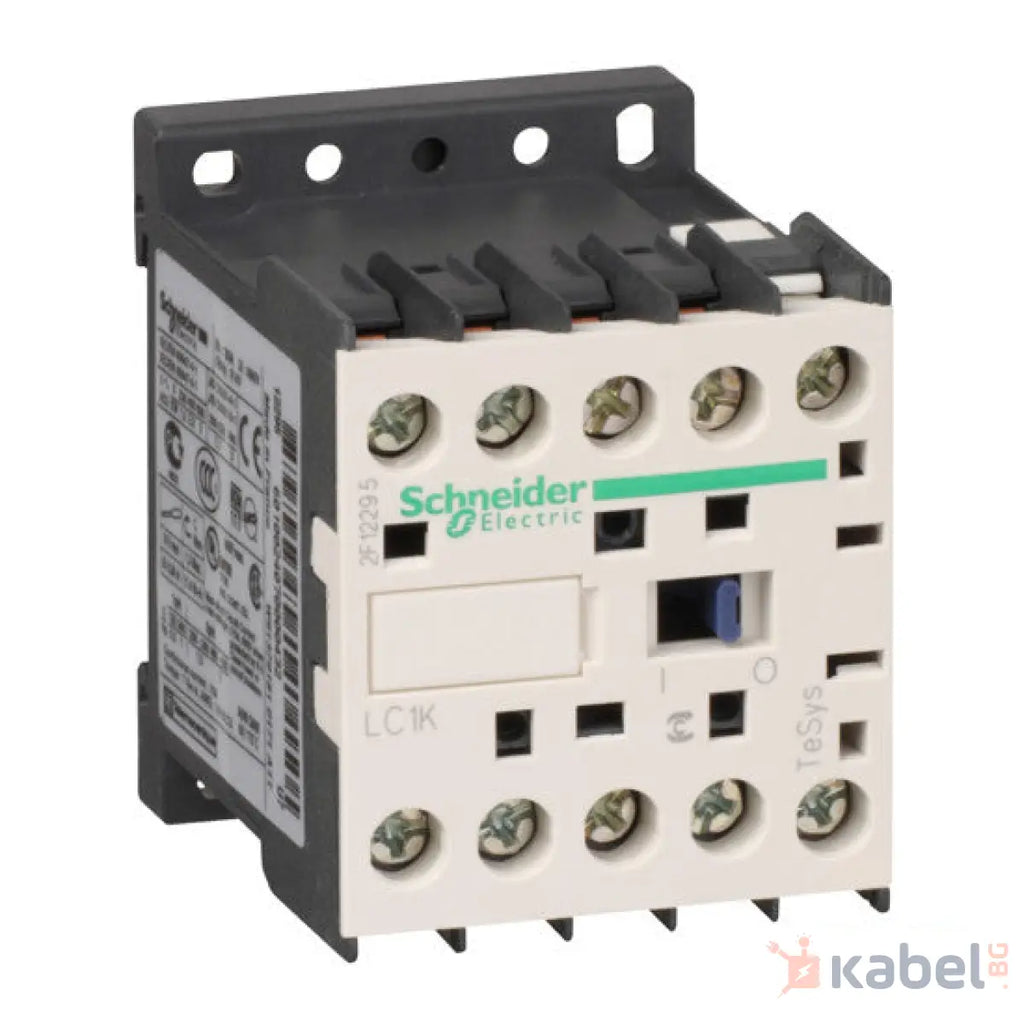

КОНТАКТОР 16 A LC1K1610B7

Name: КОНТАКТОР 16 A LC1K1610B7
Brand: Schneider Electric
SKU: AKAB07034L
Price: 66.98 BGN
Availability: InStock

Schneider ElectricКод:AKAB07034L

Дай отзив

Цена:

66.98 лв

Наличност:

Налично на външен склад

Брой:

Сподели този продукт:

Контактор 3P+F VIS 24V 50/60HZ

Основни
Обхват	TeSys
Тип продукт или компонент	Контактор
Съкратено наименование на устройството	LC1K
Приложение на устройството	Контрол
Приложение на контактора	Моторен контрол

Допълнителни устройства
Категория за оползотворяване	AC-3 AC-3e
Брой полюси	3P
power pole contact composition	3 NO
[Ue] номинално работно напрежение	Електрическа верига: <= 690 V AC <= 400 Hz Сигнализираща мрежа: <= 690 V AC <= 400 Hz
Номинален работен ток	16 A (at <60 °C) at <= 440 V AC AC-3 for Електрическа верига 16 A (at <60 °C) at <= 440 V AC AC-3e for Електрическа верига
Тип управляващо напрежение	AC при 50/60 Hz
[Uc] Управляващо напрежение	24 V AC 50/60 Hz
Моторна мощност в kW	4 kW при 220...230 V AC 50/60 Hz AC-3 7,5 kW при 380...415 V AC 50/60 Hz AC-3 5,5 kW при 440 V AC 50/60 Hz AC-3 4 kW при 690 V AC 50/60 Hz AC-3 4 kW при 220...230 V AC 50/60 Hz AC-3e 7,5 kW при 380...415 V AC 50/60 Hz AC-3e 5,5 kW при 440 V AC 50/60 Hz AC-3e 4 kW при 690 V AC 50/60 Hz AC-3e
Спомагателни контакти	1 NO
[Uimp] Устойчивост на импулсно напрежение	8 kV
Категория на защита	III
Номинален термичен ток	20 A (at 60 °C) for Електрическа верига 10 A (at 50 °C) for Сигнализираща мрежа
Номинален действащ ток на претоварване	160 A AC for Електрическа верига conforming to IEC 60947 110 A AC for Сигнализираща мрежа conforming to IEC 60947
Номинална изключвателна способност	110 A at 440 V conforming to IEC 60947 80 A at 500 V conforming to IEC 60947 70 A at 660...690 V conforming to IEC 60947
Устойчивост на ток на късо съединение	115 A 50 °C - 1 s for Електрическа верига 105 A 50 °C - 5 s for Електрическа верига 100 A 50 °C - 10 s for Електрическа верига 75 A 50 °C - 30 s for Електрическа верига 55 A 50 °C - 1 мин for Електрическа верига 50 A 50 °C - 3 мин for Електрическа верига 25 A 50 °C - >= 15 мин for Електрическа верига 80 A - 1 s for Сигнализираща мрежа 90 A - 500 ms for Сигнализираща мрежа 110 A - 100 ms for Сигнализираща мрежа
Номинален параметър на предпазителя	25 A gG at <= 440 V for Електрическа верига 25 A aM for Електрическа верига 10 A gG for Сигнализираща мрежа conforming to IEC 60947 10 A gG for Сигнализираща мрежа conforming to VDE 0660
Средна стойност на импеданса	3 mOhm - Ith 20 A 50 Hz for Електрическа верига
[Ue] Изолационно напрежение	Електрическа верига: 600 V в съответствие с UL 508 Електрическа верига: 690 V в съответствие с IEC 60947-4-1 Сигнализираща мрежа: 690 V в съответствие с IEC 60947-4-1 Сигнализираща мрежа: 690 V в съответствие с IEC 60947-5-1 Сигнализираща мрежа: 600 V в съответствие с UL 508 Електрическа верига: 600 V в съответствие с CSA C22.2 No 14 Сигнализираща мрежа: 600 V в съответствие с CSA C22.2 No 14
Съпротивление на изолацията	> 10 MOhm for Сигнализираща мрежа
Пускова мощност в VA	30 VA (at 20 °C)
Консумация на електроенергия в състояние "ho	4,5 VA (at 20 °C)
Топлинно разпръскване	1,3 W
Граници на управляващото напрежение на боб	Оперативен: 0.8...1.15 Uc (at <50 °C) Отпадане: >= 0.20 Uc (at <50 °C)
Свързване - клеморед	Самозатягащи се клеми 1кабел(и)1,5…4 mm²Твърд Самозатягащи се клеми 1кабел(и)0,75…4 mm²гъвкав без накрайник на кабела Самозатягащи се клеми 1кабел(и)0,34…2,5 mm²гъвкав с накрайник на кабела Самозатягащи се клеми 2кабел(и)1,5…4 mm²Твърд Самозатягащи се клеми 2кабел(и)0,75…4 mm²гъвкав без накрайник на кабела Самозатягащи се клеми 2кабел(и)0,34…1,5 mm²гъвкав с накрайник на кабела
Работен обхват	3600 cyc/h
Вид спомагателни контакти	Мигновен 1 NO
Честота на мрежата	<= 400 Hz
Минимален ток за превключване	5 mA for Сигнализираща мрежа
Минимално напрежение при превключване	17 V for Сигнализираща мрежа
Монтажна подпора	Пластина Шина
Затягащ момент	0,8…1,3 N.m Самозатягащи се клеми Philips No 2 0,8…1,3 N.m Самозатягащи се клеми Плосък Ø 6 mm 0,8…1,3 N.m Самозатягащи се клеми pozidriv No 2
Работно време	10...20 ms coil de-energisation and NO opening 10...20 ms coil energisation and NO closing
ниво на безопасност	B10d = 1369863 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1 B10d = 20000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1
Без припокриване	0,5 mm
Механична издръжливост	10 Mcycles
Електрическа устойчивост	1,3 Mcycles 16 A AC-3при Ue <= 440 V 1,3 Mcycles 16 A AC-3eпри Ue <= 440 V
Механична устойчивост	Удар Затворен контактор на ос X: 10 Gn for 11 ms в съответствие с IEC 60068-2-27 Удар Затворен контактор на ос Y: 15 Gn for 11 ms в съответствие с IEC 60068-2-27 Удар Затворен контактор на ос Z: 15 Gn for 11 ms в съответствие с IEC 60068-2-27 Удар Отворен контактор на ос X: 6 Gn за 11 ms в съответствие с IEC 60068-2-27 Удар Отворен контактор на ос Y: 10 Gn for 11 ms в съответствие с IEC 60068-2-27 Удар Отворен контактор на ос Z: 10 Gn for 11 ms в съответствие с IEC 60068-2-27 Вибрации Затворен контактор: 4 Gn, 5...300 Hz в съответствие с IEC 60068-2-6 Вибрации Отворен контактор: 2 Gn, 5...300 Hz в съответствие с IEC 60068-2-6
Височина	58 mm
Широчина	45 mm
Дълбочина	57 mm
Нето тегло на продукта	0,18 kg
