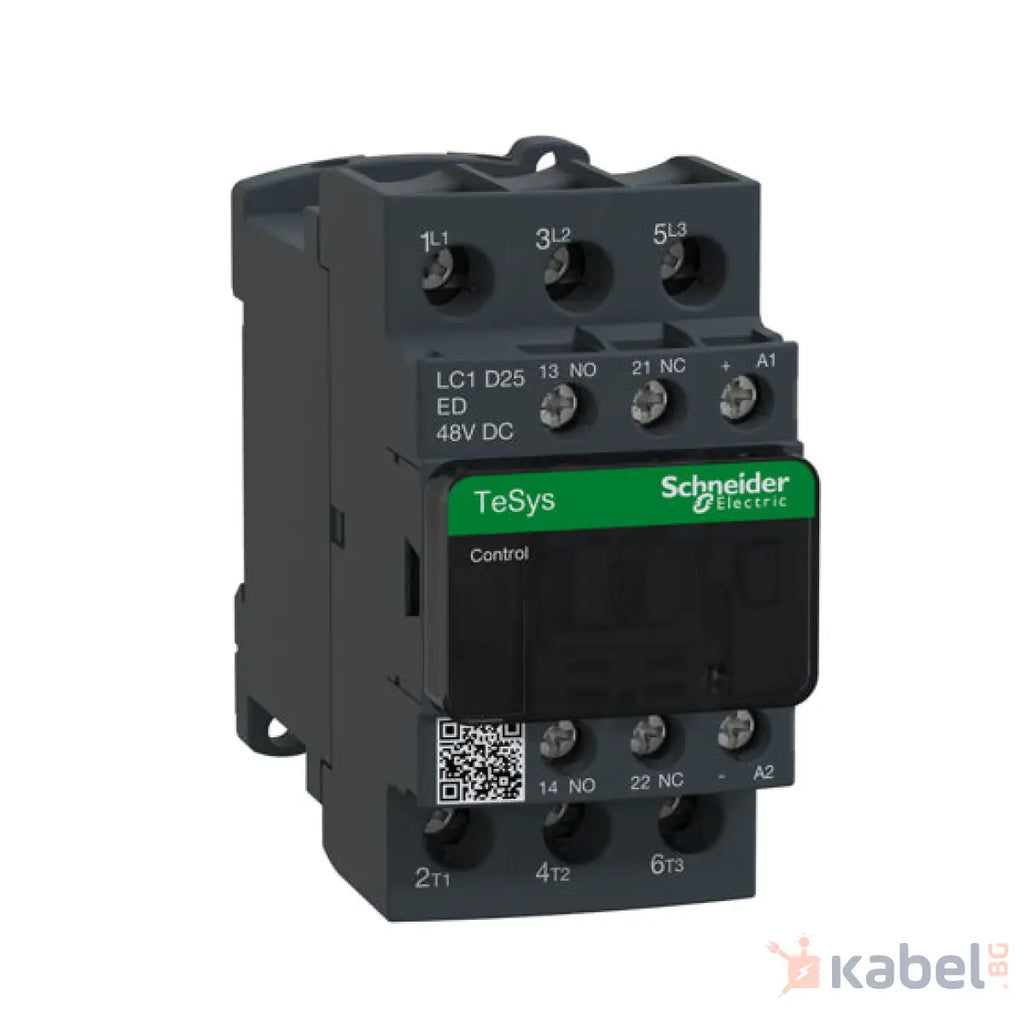

КОНТАКТОР 25A LC1D25ED

Name: КОНТАКТОР 25A LC1D25ED
Brand: Schneider Electric
SKU: AKAB07071L
Price: 175.98 BGN
Availability: OutOfStock

Schneider ElectricКод:AKAB07071L

Дай отзив

Цена:

175.98 лв

Наличност:

Няма наличност

Брой:

Сподели този продукт:

Контактор TeSys D - 3P(3 NO) - AC-3 - <= 440 V 25 A - 48 V DC, бобина

Основни
Гама на продукта	TeSys Deca
Тип продукт или компонент	Контактор
Съкратено наименование на устройството	LC1D
Приложение на контактора	Резистивен товар Моторен контрол
Категория за оползотворяване	AC-4 AC-1 AC-3 AC-3e
Брой полюси	3P
[Ue] номинално работно напрежение	Електрическа верига: <= 690 V AC 25...400 Hz Електрическа верига: <= 300 V DC
Номинален работен ток	25 A (at <60 °C) at <= 440 V AC AC-3 for Електрическа верига 40 A (at <60 °C) at <= 440 V AC AC-1 for Електрическа верига 25 A (at <60 °C) at <= 440 V AC AC-3e for Електрическа верига
[Uc] control circuit voltage	48 V DC

Допълнителни устройства
Моторна мощност в kW	5,5 kW at 220...230 V AC 50/60 Hz (AC-3) 11 kW at 380...400 V AC 50/60 Hz (AC-3) 11 kW at 415...440 V AC 50/60 Hz (AC-3) 15 kW at 500 V AC 50/60 Hz (AC-3) 15 kW at 660...690 V AC 50/60 Hz (AC-3) 5,5 kW at 400 V AC 50/60 Hz (AC-4) 5,5 kW at 220...230 V AC 50/60 Hz (AC-3e) 11 kW at 380...400 V AC 50/60 Hz (AC-3e) 11 kW at 415...440 V AC 50/60 Hz (AC-3e) 15 kW at 500 V AC 50/60 Hz (AC-3e) 15 kW at 660...690 V AC 50/60 Hz (AC-3e)
Моторна мощност в hp	3 hp at 230/240 V AC 50/60 Hz for 1 фаза motors 2 hp at 115 V AC 50/60 Hz for 1 фаза motors 7,5 hp at 230/240 V AC 50/60 Hz for 3 фази motors 15 hp at 460/480 V AC 50/60 Hz for 3 фази motors 20 hp at 575/600 V AC 50/60 Hz for 3 фази motors 7,5 hp at 200/208 V AC 50/60 Hz for 3 фази motors
Код за съвместимост	LC1D
Контакти	3 NO
Защитен капак	С
Номинален термичен ток	10 A (at 60 °C) for Сигнализираща мрежа 40 A (at 60 °C) for Електрическа верига
Номинален действащ ток на претоварване	140 A AC for Сигнализираща мрежа conforming to IEC 60947-5-1 250 A DC for Сигнализираща мрежа conforming to IEC 60947-5-1 450 A at 440 V for Електрическа верига conforming to IEC 60947
Номинална изключвателна способност	450 A at 440 V for Електрическа верига conforming to IEC 60947
Устойчивост на ток на късо съединение	240 A 40 °C - 10 s for Електрическа верига 380 A 40 °C - 1 s for Електрическа верига 50 A 40 °C - 10 min for Електрическа верига 120 A 40 °C - 1 мин for Електрическа верига 100 A - 1 s for Сигнализираща мрежа 120 A - 500 ms for Сигнализираща мрежа 140 A - 100 ms for Сигнализираща мрежа
Номинален параметър на предпазителя	10 A gG for Сигнализираща мрежа conforming to IEC 60947-5-1 63 A gG at <= 690 V coordination Тип 1 for Електрическа верига 40 A gG at <= 690 V coordination Тип 2 for Електрическа верига
Средна стойност на импеданса	2 mOhm - Ith 40 A 50 Hz for Електрическа верига
Топлинно отделяне на полюса	3,2 W AC-1 1,25 W AC-3 1,25 W AC-3e
[Ue] Изолационно напрежение	Електрическа верига: 690 V в съответствие с IEC 60947-4-1 Електрическа верига: 600 V CSAсертифициран Електрическа верига: 600 V ULсертифициран Сигнализираща мрежа: 690 V в съответствие с IEC 60947-1 Сигнализираща мрежа: 600 V CSAсертифициран Сигнализираща мрежа: 600 V ULсертифициран
Категория на защита	III
Ниво на замърсяване	3
[Uimp] Устойчивост на импулсно напрежение	6 kV в съответствие с IEC 60947
ниво на безопасност	B10d = 1369863 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1 B10d = 20000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1
Механична издръжливост	30 Mcycles
Електрическа устойчивост	1,65 Mcycles 25 A AC-3при Ue <= 440 V 1,4 Mcycles 40 A AC-1при Ue <= 440 V 1,65 Mcycles 25 A AC-3eпри Ue <= 440 V
Тип управляващо напрежение	DC Стандарт
Технология на бобината	Built-in bidirectional peak limiting diode suppressor
Граници на управляващото напрежение на бобината	0.1...0.25 Uc -40…70 °C Отпадане DC 0.7...1.25 Uc -40…60 °C оперативен DC 1...1.25 Uc 60…70 °C оперативен DC
Пускова мощност в W	5,4 W(при20 °C)
Консумация на мощност в състояние "hold-in"	5,4 W при 20 °C
Работно време	63 ±15 % ms затваряне 20 ±20 % ms отваряне
Времева константа	28 ms
Работен обхват	3600 cyc/h 60 °C
Свързване - клеморед	Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав С кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник Електрическа верига: Самозатягащи се клеми 1 2,5…10 mm² - cable stiffness: гъвкав Без кабелен накрайник Електрическа верига: Самозатягащи се клеми 2 2,5…10 mm² - cable stiffness: гъвкав Без кабелен накрайник Електрическа верига: Самозатягащи се клеми 1 1…10 mm² - cable stiffness: гъвкав С кабелен накрайник Електрическа верига: Самозатягащи се клеми 2 1,5…6 mm² - cable stiffness: гъвкав С кабелен накрайник Електрическа верига: Самозатягащи се клеми 1 1,5…10 mm² - cable stiffness: Твърд Без кабелен накрайник Електрическа верига: Самозатягащи се клеми 2 2,5…10 mm² - cable stiffness: Твърд Без кабелен накрайник
Затягащ момент	Контролна верига: 1,7 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm Контролна верига: 1,7 N.m - наСамозатягащи се клеми - с отверткаPhilips No 2 Електрическа верига: 2,5 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm Електрическа верига: 2,5 N.m - наСамозатягащи се клеми - с отверткаPhilips No 2 Контролна верига: 1,7 N.m - наСамозатягащи се клеми - с отверткаpozidriv No 2 Електрическа верига: 2,5 N.m - наСамозатягащи се клеми - с отверткаpozidriv No 2
Спомагателни контакти	1 NO + 1 NC
Вид спомагателни контакти	Механично свързани 1 NO + 1 NC в съответствие с IEC 60947-5-1 Mirror contact 1 NC в съответствие с IEC 60947-4-1
Честота на мрежата	25...400 Hz
Минимално напрежение при превключване	17 V for Сигнализираща мрежа
Минимален ток за превключване	5 mA for Сигнализираща мрежа
Съпротивление на изолацията	> 10 MOhm for Сигнализираща мрежа
Време без припокриване	1,5 ms При изключване на захранването between NC and NO contact 1,5 ms При захранване between NC and NO contact
Монтажна подпора	Пластина Шина
