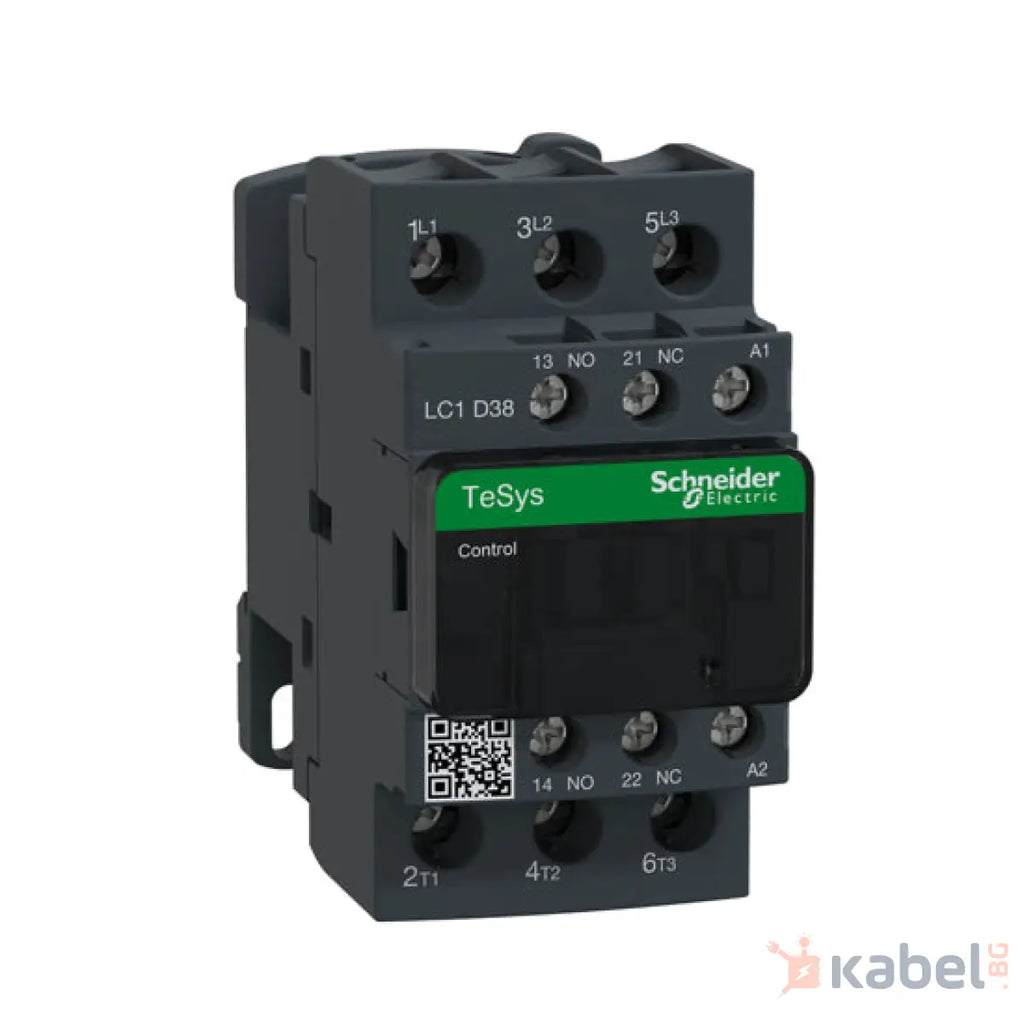

КОНТАКТОР 38 A LC1D38M7

Name: КОНТАКТОР 38 A LC1D38M7
Brand: Schneider Electric
SKU: AKAB07112L
Price: 186.98 BGN
Availability: InStock

Schneider ElectricКод:AKAB07112L

Дай отзив

Цена:

186.98 лв

Наличност:

Налично на външен склад

Брой:

Сподели този продукт:

Контактор TeSys D - 3P(3 NO) - AC3-<= 440 V 38 A - 220 V AC 50/60 Hz, бобина

TeSys D контактор, 3 полюса (3NO), за приложения за управление на двигатели до 38A/440V AC-3/3e (18.5kW@400V). Осигурява 220V 50/60Hz AC бобина, 1NO+1NC вградени спомагателни контакти (сертифициран NC), свързване чрез винтови клеми. За работни скорости до 3600 цикъла/час и среди до 60°C, осигурява висока надеждност и издръжливост. Компактност (45mm широчина), за монтаж на DIN шина или за фиксиране с винт. Сертифициран по различни стандарти (IEC, UL, CSA, CCC, EAC, Marine), в съответствие с Green Premium (RoHS/REACh).

Основни
Обхват	TeSys TeSys Deca
Гама на продукта	TeSys Deca
Тип продукт или компонент	Контактор
Съкратено наименование на устройството	LC1D
Приложение на контактора	Моторен контрол Резистивен товар
Категория за оползотворяване	AC-4 AC-1 AC-3 AC-3e
Брой полюси	3P
[Ue] номинално работно напрежение	Електрическа верига: <= 690 V AC 25...400 Hz Електрическа верига: <= 300 V DC
Номинален работен ток	50 A (at <60 °C) at <= 440 V AC AC-1 for Електрическа верига 38 A (at <60 °C) at <= 440 V AC AC-3 for Електрическа верига 38 A (at <60 °C) at <= 440 V AC AC-3e for Електрическа верига
[Uc] control circuit voltage	220 V AC 50/60 Hz

Допълнителни устройства
Моторна мощност в kW	18,5 kW at 500 V AC 50/60 Hz (AC-3) 18,5 kW at 660...690 V AC 50/60 Hz (AC-3) 7,5 kW at 400 V AC 50/60 Hz (AC-4) 18,5 kW at 380...400 V AC 50/60 Hz (AC-3) 9 kW at 220...230 V AC 50/60 Hz (AC-3) 18,5 kW at 415...440 V AC 50/60 Hz (AC-3) 18,5 kW at 500 V AC 50/60 Hz (AC-3e) 18,5 kW at 660...690 V AC 50/60 Hz (AC-3e) 18,5 kW at 380...400 V AC 50/60 Hz (AC-3e) 9 kW at 220...230 V AC 50/60 Hz (AC-3e) 18,5 kW at 415...440 V AC 50/60 Hz (AC-3e)
Моторна мощност в hp	10 hp at 230/240 V AC 50/60 Hz for 3 фази motors 10 hp at 200/208 V AC 50/60 Hz for 3 фази motors 5 hp at 240 V AC 50/60 Hz for 1 фаза motors 20 hp at 480 V AC 50/60 Hz for 3 фази motors 25 hp at 600 V AC 50/60 Hz for 3 фази motors
Код за съвместимост	LC1D
Контакти	3 NO
Защитен капак	С
Номинален термичен ток	10 A (at 60 °C) for Сигнализираща мрежа 50 A (at 60 °C) for Електрическа верига
Номинален действащ ток на претоварване	140 A AC for Сигнализираща мрежа conforming to IEC 60947-5-1 250 A DC for Сигнализираща мрежа conforming to IEC 60947-5-1 550 A at 440 V for Електрическа верига conforming to IEC 60947
Номинална изключвателна способност	550 A at 440 V for Електрическа верига conforming to IEC 60947
Устойчивост на ток на късо съединение	60 A 40 °C - 10 min for Електрическа верига 430 A 40 °C - 1 s for Електрическа верига 150 A 40 °C - 1 мин for Електрическа верига 310 A 40 °C - 10 s for Електрическа верига 100 A - 1 s for Сигнализираща мрежа 120 A - 500 ms for Сигнализираща мрежа 140 A - 100 ms for Сигнализираща мрежа
Номинален параметър на предпазителя	10 A gG for Сигнализираща мрежа conforming to IEC 60947-5-1 63 A gG at <= 690 V coordination Тип 1 for Електрическа верига 63 A gG at <= 690 V coordination Тип 2 for Електрическа верига
Средна стойност на импеданса	2 mOhm - Ith 50 A 50 Hz for Електрическа верига
Топлинно отделяне на полюса	5 W AC-1 3 W AC-3 3 W AC-3e
[Ue] Изолационно напрежение	Електрическа верига: 600 V CSAсертифициран Електрическа верига: 600 V ULсертифициран Сигнализираща мрежа: 690 V в съответствие с IEC 60947-1 Сигнализираща мрежа: 600 V CSAсертифициран Сигнализираща мрежа: 600 V ULсертифициран Електрическа верига: 690 V в съответствие с IEC 60947-4-1
Категория на защита	III
Ниво на замърсяване	3
[Uimp] Устойчивост на импулсно напрежение	6 kV в съответствие с IEC 60947
ниво на безопасност	B10d = 1369863 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1 B10d = 20000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1
Механична издръжливост	15 Mcycles
Електрическа устойчивост	1,4 Mcycles 50 A AC-1при Ue <= 440 V 1,4 Mcycles 38 A AC-3при Ue <= 440 V 1,4 Mcycles 38 A AC-3eпри Ue <= 440 V
Тип управляващо напрежение	AC при 50/60 Hz
Технология на бобината	Без вграден RC модул
Граници на управляващото напрежение на бобината	0.3...0.6 Uc -40…70 °C Отпадане AC 50/60 Hz 0.8...1.1 Uc -40…60 °C оперативен AC 50 Hz+C81:C98 0.85...1.1 Uc -40…60 °C оперативен AC 60 Hz 1...1.1 Uc 60…70 °C оперативен AC 50/60 Hz
Пускова мощност в VA	70 VA 60 Hz cos phi 0,75 (at 20 °C) 70 VA 50 Hz cos phi 0,75 (at 20 °C)
Консумация на електроенергия в състояние "ho	7,5 VA 60 Hz cos phi 0,3 (at 20 °C) 7 VA 50 Hz cos phi 0,3 (at 20 °C)
Топлинно разпръскване	2…3 W at 50/60 Hz
Работно време	4...19 ms отваряне 12...22 ms затваряне
Работен обхват	3600 cyc/h 60 °C
Свързване - клеморед	Контролна верига: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав С кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник Електрическа верига: Самозатягащи се клеми 1 2,5…10 mm² - cable stiffness: гъвкав Без кабелен накрайник Електрическа верига: Самозатягащи се клеми 2 2,5…10 mm² - cable stiffness: гъвкав Без кабелен накрайник Електрическа верига: Самозатягащи се клеми 1 1…10 mm² - cable stiffness: гъвкав С кабелен накрайник Електрическа верига: Самозатягащи се клеми 2 1,5…6 mm² - cable stiffness: гъвкав С кабелен накрайник Електрическа верига: Самозатягащи се клеми 1 1,5…10 mm² - cable stiffness: Твърд Без кабелен накрайник Електрическа верига: Самозатягащи се клеми 2 2,5…10 mm² - cable stiffness: Твърд Без кабелен накрайник
Затягащ момент	Контролна верига: 1,7 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm Контролна верига: 1,7 N.m - наСамозатягащи се клеми - с отверткаPhilips No 2 Електрическа верига: 2,5 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm Електрическа верига: 2,5 N.m - наСамозатягащи се клеми - с отверткаPhilips No 2 Контролна верига: 1,7 N.m - наСамозатягащи се клеми - с отверткаpozidriv No 2 Електрическа верига: 2,5 N.m - наСамозатягащи се клеми - с отверткаpozidriv No 2
Спомагателни контакти	1 NO + 1 NC
Вид спомагателни контакти	Механично свързани 1 NO + 1 NC в съответствие с IEC 60947-5-1 Mirror contact 1 NC в съответствие с IEC 60947-4-1
Честота на мрежата	25...400 Hz
Минимално напрежение при превключване	17 V for Сигнализираща мрежа
Минимален ток за превключване	5 mA for Сигнализираща мрежа
Съпротивление на изолацията	> 10 MOhm for Сигнализираща мрежа
Време без припокриване	1,5 ms При изключване на захранването between NC and NO contact 1,5 ms При захранване between NC and NO contact
Монтажна подпора	Шина Пластина
