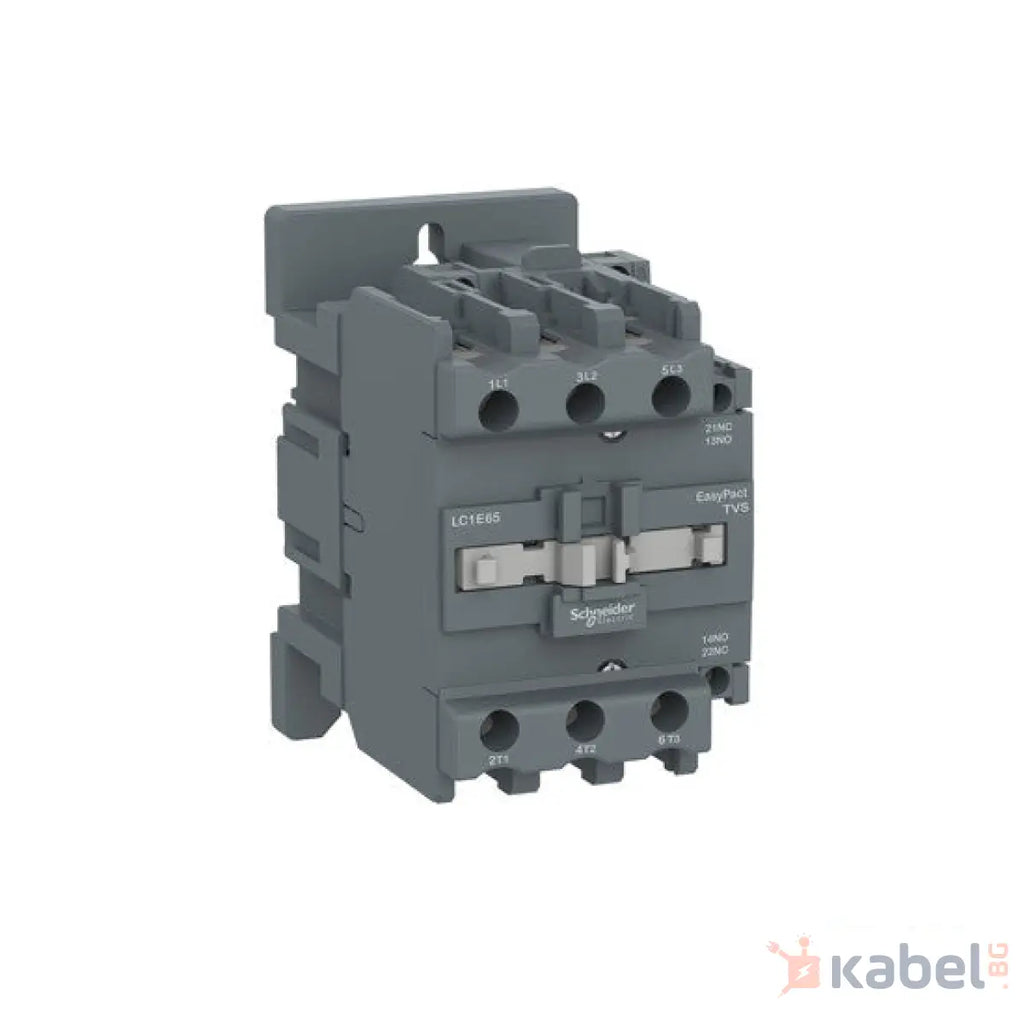

| Моторна мощност в kW |
15 kW at 220...230 V AC 50/60 Hz (AC-3)
22 kW at 380...400 V AC 50/60 Hz (AC-3)
25 kW at 415 V AC 50/60 Hz (AC-3)
30 kW at 440 V AC 50/60 Hz (AC-3)
30 kW at 500 V AC 50/60 Hz (AC-3)
33 kW at 660...690 V AC 50/60 Hz (AC-3) |
| Контакти |
3 NO |
| Номинален термичен ток |
70 A (at 55 °C) |
| Номинален действащ ток на претоварване |
500 A at 440 V AC for Електрическа верига conforming to IEC 60947-4-1 |
| Номинална изключвателна способност |
400 A at 440 V for Електрическа верига conforming to IEC 60947 |
| Устойчивост на ток на късо съединение |
400 A 40 °C - 10 s for Електрическа верига
208 A 40 °C - 60 s for Електрическа верига
84 A 40 °C - 600 s for Електрическа верига |
| Номинален параметър на предпазителя |
10 A gG at <= 690 V coordination Тип 1 for Контролна верига conforming to IEC 60947-5-1
100 A gG at <= 690 V coordination Тип 1 for Електрическа верига |
| Средна стойност на импеданса |
1,5 mOhm - Ith 70 A 50 Hz for Електрическа верига |
| Топлинно отделяне на полюса |
3,8 W AC-3
7,4 W AC-1 |
| [Ue] Изолационно напрежение |
690 V в съответствие с IEC 60947-4-1 |
| Категория на защита |
III |
| Ниво на замърсяване |
3 |
| [Uimp] Устойчивост на импулсно напрежение |
6 kV Бобина без връзка към електрическата мрежа в съответствие с IEC 60947 |
| Механична издръжливост |
5000000 cycles |
| Електрическа устойчивост |
350000 cycles AC-1
900000 cycles AC-3 |
| Тип управляващо напрежение |
AC при 50 Hz |
| Граници на управляващото напрежение на бобината |
0.85...1.1 Uc -5…55 °C оперативен 50 Hz+C81:C98
0.3...0.6 Uc -5…55 °C Отпадане 50 Hz+C81:C98 |
| Пускова мощност в VA |
160 VA 50 Hz cos phi 0,75 (at 20 °C)
140 VA 60 Hz cos phi 0,75 (at 20 °C) |
| Консумация на електроенергия в състояние "ho |
15 VA 50 Hz cos phi 0,3 (at 20 °C)
13 VA 60 Hz cos phi 0,3 (at 20 °C) |
| Топлинно разпръскване |
6…10 W for Контролна верига |
| Работно време |
20...26 ms При затваряне
8...12 ms При отваряне |
| Работен обхват |
1200 cyc/h 60 °C |
| Свързване - клеморед |
Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник
Контролна верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник
Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав С кабелен накрайник
Контролна верига: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник
Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник
Контролна верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник
Електрическа верига: Самозатягащи се клеми 1 2,5…25 mm² - cable stiffness: гъвкав С кабелен накрайник
Електрическа верига: Самозатягащи се клеми 2 2,5…10 mm² - cable stiffness: гъвкав С кабелен накрайник
Електрическа верига: Самозатягащи се клеми 1 2,5…25 mm² - cable stiffness: Твърд Без кабелен накрайник
Електрическа верига: Самозатягащи се клеми 2 2,5…16 mm² - cable stiffness: Твърд Без кабелен накрайник |
| Затягащ момент |
Контролна верига: 1,2 N.m
Електрическа верига: 5 N.m |
| Спомагателни контакти |
1 NO + 1 NC |
| Минимално напрежение при превключване |
17 V for Контролна верига |
| Минимален ток за превключване |
5 mA for Контролна верига |
| Съпротивление на изолацията |
> 10 MOhm for Контролна верига |
| Време без припокриване |
1,5 ms При захранване guaranteed between NC and NO contact
1,5 ms При изключване на захранването guaranteed between NC and NO contact |
| Монтажна подпора |
Пластина
DIN шина |
