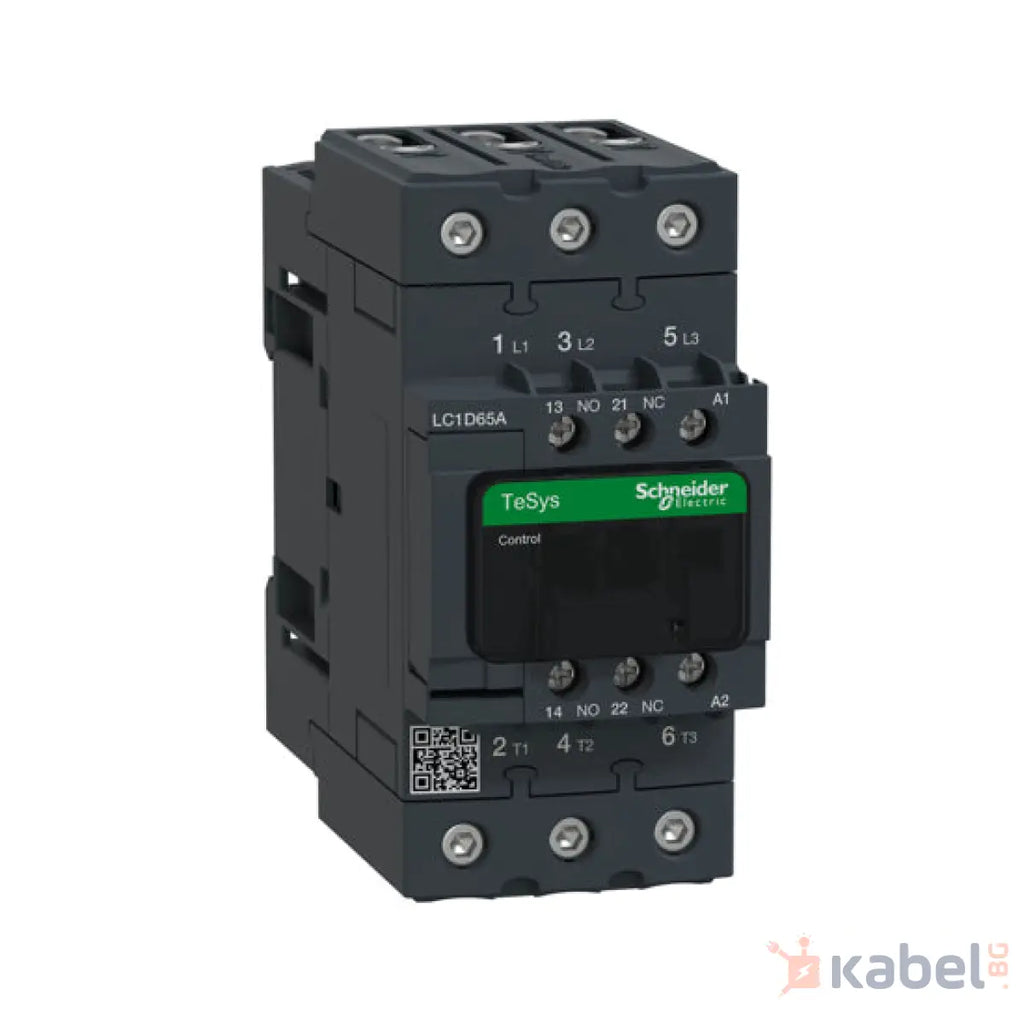

КОНТАКТОР 65 A LC1D65AM7

Name: КОНТАКТОР 65 A LC1D65AM7
Brand: Schneider Electric
SKU: AKAB07109L
Price: 325.98 BGN
Availability: InStock

Schneider ElectricКод:AKAB07109L

Дай отзив

Цена:

325.98 лв

Наличност:

Налично на външен склад

Брой:

Сподели този продукт:

Контактор TeSys D - 3P(3 NO) - AC3-<= 440 V 65 A - 220 V AC 50/60 Hz, бобина

TeSys D контактор, 3 полюсен (3NO), за приложения за управление на двигатели до 65A/440V AC-3/3e (30kW@400V). Осигурява 220 V 50/60 Hz AC бобина, 1 NO+1NC вградени спомагателни контакти (сертифициран NC), захранване чрез EverLink BTR конектори, контролна връзка с винтови клеми. За работни скорости до 3600 цикъла/час и среди до 60°C, осигурява висока надеждност и издръжливост. Компактност (55mm широчина), за монтаж на DIN шина или за фиксиране с винт. Сертифициран по различни стандарти (IEC, UL, CSA, CCC, EAC, Marine), в съответствие с Green Premium (RoHS/REACh).

Основни
Обхват	TeSys TeSys Deca
Гама на продукта	TeSys Deca
Тип продукт или компонент	Контактор
Съкратено наименование на устройството	LC1D
Приложение на контактора	Моторен контрол Резистивен товар
Категория за оползотворяване	AC-4 AC-1 AC-3 AC-3e
Брой полюси	3P
[Ue] номинално работно напрежение	Електрическа верига: <= 690 V AC 25...400 Hz Електрическа верига: <= 300 V DC
Номинален работен ток	80 A (at <60 °C) at <= 440 V AC AC-1 for Електрическа верига 65 A (at <60 °C) at <= 440 V AC AC-3 for Електрическа верига 65 A (at <60 °C) at <= 440 V AC AC-3e for Електрическа верига
[Uc] control circuit voltage	220 V AC 50/60 Hz

Допълнителни устройства
Моторна мощност в kW	11 kW at 400 V AC 50/60 Hz (AC-4) 18,5 kW at 220...230 V AC 50/60 Hz (AC-3) 30 kW at 380...400 V AC 50/60 Hz (AC-3) 37 kW at 500 V AC 50/60 Hz (AC-3) 37 kW at 660...690 V AC 50/60 Hz (AC-3) 18,5 kW at 220...230 V AC 50/60 Hz (AC-3e) 30 kW at 380...400 V AC 50/60 Hz (AC-3e) 37 kW at 500 V AC 50/60 Hz (AC-3e) 37 kW at 660...690 V AC 50/60 Hz (AC-3e)
Моторна мощност в hp	40 hp at 460/480 V AC 50/60 Hz for 3 фази motors 5 hp at 115 V AC 50/60 Hz for 1 фаза motors 10 hp at 230/240 V AC 50/60 Hz for 1 фаза motors 20 hp at 200/208 V AC 50/60 Hz for 3 фази motors 20 hp at 230/240 V AC 50/60 Hz for 3 фази motors 50 hp at 575/600 V AC 50/60 Hz for 3 фази motors
Код за съвместимост	LC1D
Контакти	3 NO
Защитен капак	С
Номинален термичен ток	10 A (at 60 °C) for Сигнализираща мрежа 80 A (at 60 °C) for Електрическа верига
Номинален действащ ток на претоварване	140 A AC for Сигнализираща мрежа conforming to IEC 60947-5-1 250 A DC for Сигнализираща мрежа conforming to IEC 60947-5-1 1000 A at 440 V for Електрическа верига conforming to IEC 60947
Номинална изключвателна способност	1000 A at 440 V for Електрическа верига conforming to IEC 60947
Устойчивост на ток на късо съединение	640 A 40 °C - 10 s for Електрическа верига 900 A 40 °C - 1 s for Електрическа верига 110 A 40 °C - 10 min for Електрическа верига 260 A 40 °C - 1 мин for Електрическа верига 100 A - 1 s for Сигнализираща мрежа 120 A - 500 ms for Сигнализираща мрежа 140 A - 100 ms for Сигнализираща мрежа
Номинален параметър на предпазителя	10 A gG for Сигнализираща мрежа conforming to IEC 60947-5-1 125 A gG at <= 690 V coordination Тип 1 for Електрическа верига 125 A gG at <= 690 V coordination Тип 2 for Електрическа верига
Средна стойност на импеданса	1,5 mOhm - Ith 80 A 50 Hz for Електрическа верига
Топлинно отделяне на полюса	9,6 W AC-1 6,3 W AC-3 6,3 W AC-3e
[Ue] Изолационно напрежение	Електрическа верига: 600 V CSAсертифициран Електрическа верига: 600 V ULсертифициран Сигнализираща мрежа: 690 V в съответствие с IEC 60947-1 Сигнализираща мрежа: 600 V CSAсертифициран Сигнализираща мрежа: 600 V ULсертифициран Електрическа верига: 690 V в съответствие с IEC 60947-4-1
Категория на защита	III
Ниво на замърсяване	3
[Uimp] Устойчивост на импулсно напрежение	6 kV в съответствие с IEC 60947
ниво на безопасност	B10d = 1369863 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1 B10d = 20000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1
Механична издръжливост	6 Mcycles
Електрическа устойчивост	1,4 Mcycles 80 A AC-1при Ue <= 440 V 1,45 Mcycles 65 A AC-3при Ue <= 440 V 1,45 Mcycles 65 A AC-3eпри Ue <= 440 V
Тип управляващо напрежение	AC при 50/60 Hz Стандарт
Технология на бобината	Без вграден RC модул
Граници на управляващото напрежение на бобината	0.3...0.6 Uc -40…70 °C Отпадане AC 50/60 Hz 0.8...1.1 Uc -40…60 °C оперативен AC 50 Hz+C81:C98 0.85...1.1 Uc -40…60 °C оперативен AC 60 Hz 1...1.1 Uc 60…70 °C оперативен AC 50/60 Hz
Пускова мощност в VA	140 VA 60 Hz cos phi 0,75 (at 20 °C) 160 VA 50 Hz cos phi 0,75 (at 20 °C)
Консумация на електроенергия в състояние "ho	13 VA 60 Hz cos phi 0,3 (at 20 °C) 15 VA 50 Hz cos phi 0,3 (at 20 °C)
Топлинно разпръскване	4…5 W at 50/60 Hz
Работно време	4...19 ms отваряне 12...26 ms затваряне
Работен обхват	3600 cyc/h 60 °C
Свързване - клеморед	Контролна верига: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав С кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник Електрическа верига: EverLink BTR винтови клеми 1 1…35 mm² - cable stiffness: гъвкав Без кабелен накрайник Електрическа верига: EverLink BTR винтови клеми 2 1…25 mm² - cable stiffness: гъвкав Без кабелен накрайник Електрическа верига: EverLink BTR винтови клеми 1 1…35 mm² - cable stiffness: гъвкав С кабелен накрайник Електрическа верига: EverLink BTR винтови клеми 2 1…25 mm² - cable stiffness: гъвкав С кабелен накрайник Електрическа верига: EverLink BTR винтови клеми 1 1…35 mm² - cable stiffness: Твърд Без кабелен накрайник Електрическа верига: EverLink BTR винтови клеми 2 1…25 mm² - cable stiffness: Твърд Без кабелен накрайник
Затягащ момент	Контролна верига: 1,7 N.m - наEverLink BTR винтови клеми - с отверткаПлосък Ø 6 mm Контролна верига: 1,7 N.m - наEverLink BTR винтови клеми - с отверткаPhilips No 2 Електрическа верига: 8 N.m - наEverLink BTR винтови клеми - кабел25…35 mm² Шестоъгъленглавата на винта4 mm Електрическа верига: 5 N.m - наEverLink BTR винтови клеми - кабел1…25 mm² Шестоъгъленглавата на винта4 mm Контролна верига: 1,7 N.m - наEverLink BTR винтови клеми - с отверткаpozidriv No 2 Електрическа верига: 2,5 N.m - наEverLink BTR винтови клеми - с отверткаpozidriv No 2
Спомагателни контакти	1 NO + 1 NC
Вид спомагателни контакти	Механично свързани 1 NO + 1 NC в съответствие с IEC 60947-5-1 Mirror contact 1 NC в съответствие с IEC 60947-4-1
Честота на мрежата	25...400 Hz
Минимално напрежение при превключване	17 V for Сигнализираща мрежа
Минимален ток за превключване	5 mA for Сигнализираща мрежа
Съпротивление на изолацията	> 10 MOhm for Сигнализираща мрежа
Време без припокриване	1,5 ms При изключване на захранването between NC and NO contact 1,5 ms При захранване between NC and NO contact
Монтажна подпора	Шина Пластина
