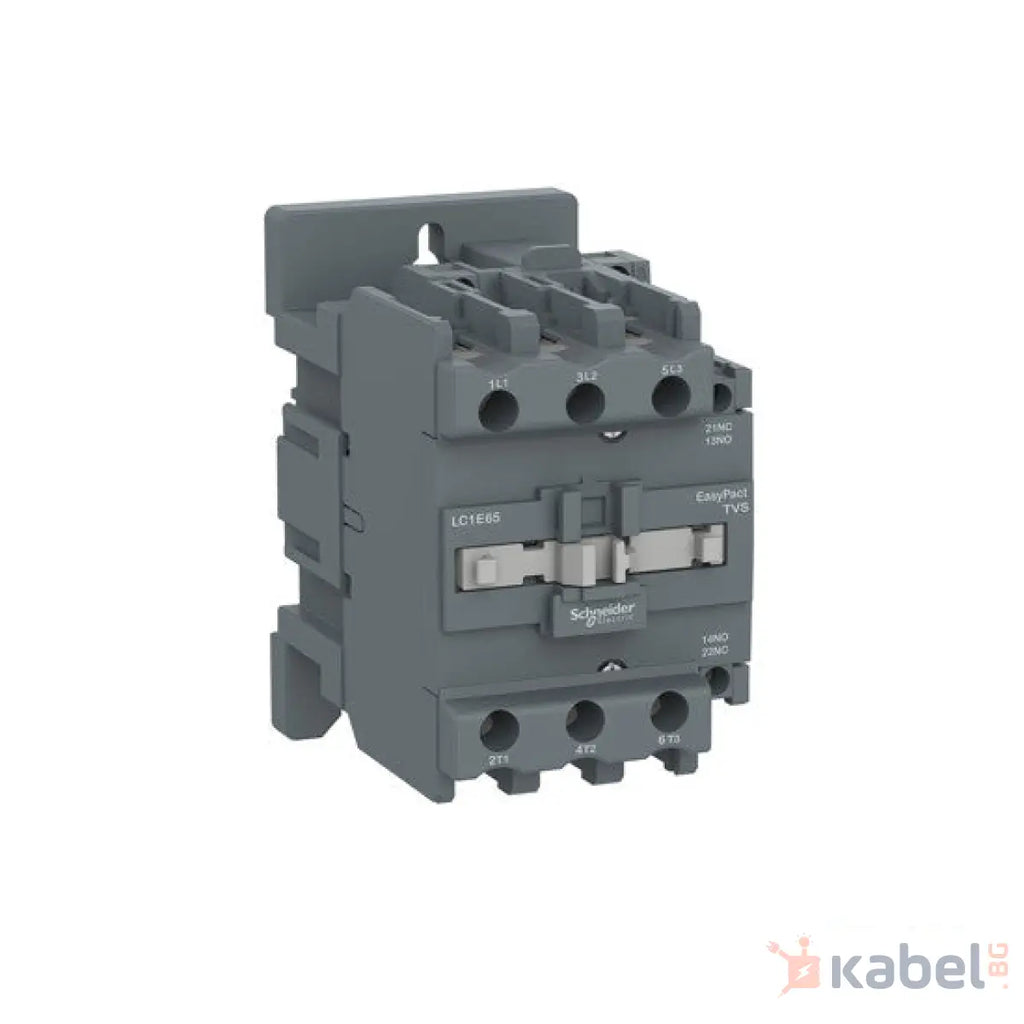

EasyPact TVS контактор 3P(3 NO) - AC-3 - <= 440 V 65A - 220 V AC бобина
EasyPact TVS контактор 3 полюса за приложения с двигатели до 65A 37kW@440V. Осигурява 220V 50Hz AC бобина, без вградени спомагателни контакти, захранване и управляващи връзки чрез винтови клеми. ширина 75mm за стандартни работни скорости до 1200 цикъла на час. Осигурява стандартна надеждност и издръжливост с електрическа устойчивост 0,9 М цикъла AC-3 и 5 М цикъла на механична издръжливост. Може да покрие работна температура от -5°C до 55°C и да бъде монтиран на DIN шина, без намаляване до 3000m надморска височина. Сертифициран за множество стандарти (IEC, CCC, EAC) и съответстващ на Green Premium (RoHs/Reach).
Основни
| Обхват |
Easy TeSys |
| Гама на продукта |
Easy TeSys Control |
| Тип продукт или компонент |
Контактор |
| Съкратено наименование на устройството |
LC1E |
| Приложение на контактора |
Моторен контрол
Резистивен товар |
| Категория за оползотворяване |
AC-1
AC-3 |
| Брой полюси |
3P |
| [Ue] номинално работно напрежение |
Електрическа верига: <= 690 V AC 50/60 Hz |
| Номинален работен ток |
65 A (at <55 °C) at <= 440 V AC AC-3 for Електрическа верига
80 A (at <60 °C) at <= 440 V AC AC-1 for Електрическа верига |
| [Uc] control circuit voltage |
220 V AC 50 Hz |
Допълнителни устройства
| Моторна мощност в kW |
18,5 kW at 220...230 V AC 50/60 Hz
30 kW at 380...400 V
37 kW at 415 V
37 kW at 440 V
37 kW at 500 V
37 kW at 660...690 V |
| Контакти |
3 NO |
| Номинален термичен ток |
80 A (at 55 °C) |
| Номинален действащ ток на претоварване |
650 A at 440 V AC for Електрическа верига conforming to IEC 60947-4-1 |
| Номинална изключвателна способност |
520 A at 440 V for Електрическа верига conforming to IEC 60947 |
| Устойчивост на ток на късо съединение |
520 A 40 °C - 10 s for Електрическа верига
260 A 40 °C - 60 s for Електрическа верига
110 A 40 °C - 600 s for Електрическа верига |
| Номинален параметър на предпазителя |
10 A gG at <= 690 V coordination Тип 1 for Контролна верига conforming to IEC 60947-5-1
125 A gG at <= 690 V coordination Тип 1 for Електрическа верига |
| Средна стойност на импеданса |
1 mOhm - Ith 80 A 50 Hz for Електрическа верига |
| Топлинно отделяне на полюса |
4,2 W AC-3
6,4 W AC-1 |
| [Ue] Изолационно напрежение |
690 V в съответствие с IEC 60947-4-1 |
| Категория на защита |
III |
| Ниво на замърсяване |
3 |
| [Uimp] Устойчивост на импулсно напрежение |
6 kV Бобина без връзка към електрическата мрежа в съответствие с IEC 60947 |
| Механична издръжливост |
5000000 cycles |
| Електрическа устойчивост |
350000 cycles AC-1
900000 cycles AC-3 |
| Тип управляващо напрежение |
AC при 50 Hz |
| Граници на управляващото напрежение на бобината |
0.85...1.1 Uc -5…55 °C оперативен 50 Hz+C81:C98
0.3...0.6 Uc -5…55 °C Отпадане 50 Hz+C81:C98 |
| Пускова мощност в VA |
160 VA 50 Hz cos phi 0,75 (at 20 °C)
140 VA 60 Hz cos phi 0,75 (at 20 °C) |
| Консумация на електроенергия в състояние "ho |
15 VA 50 Hz cos phi 0,3 (at 20 °C)
13 VA 60 Hz cos phi 0,3 (at 20 °C) |
| Топлинно разпръскване |
6…10 W for Контролна верига |
| Работно време |
20...26 ms При затваряне
8...12 ms При отваряне |
| Работен обхват |
1200 cyc/h 60 °C |
| Свързване - клеморед |
Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник
Контролна верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник
Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав С кабелен накрайник
Контролна верига: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник
Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник
Контролна верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник
Електрическа верига: Самозатягащи се клеми 1 2,5…25 mm² - cable stiffness: гъвкав С кабелен накрайник
Електрическа верига: Самозатягащи се клеми 2 2,5…10 mm² - cable stiffness: гъвкав С кабелен накрайник
Електрическа верига: Самозатягащи се клеми 1 2,5…25 mm² - cable stiffness: Твърд Без кабелен накрайник
Електрическа верига: Самозатягащи се клеми 2 2,5…16 mm² - cable stiffness: Твърд Без кабелен накрайник |
| Затягащ момент |
Контролна верига: 1,2 N.m
Електрическа верига: 5 N.m |
| Спомагателни контакти |
1 NO + 1 NC |
| Минимално напрежение при превключване |
17 V for Контролна верига |
| Минимален ток за превключване |
5 mA for Контролна верига |
| Съпротивление на изолацията |
> 10 MOhm for Контролна верига |
| Време без припокриване |
1,5 ms При захранване guaranteed between NC and NO contact
1,5 ms При изключване на захранването guaranteed between NC and NO contact |
| Монтажна подпора |
DIN шина
Пластина |
Продуктови спецификации
| брой полюси |
3P |
| ампераж |
65A |
| работно напрежение |
690V |
| напрежение на бобината |
220V |
