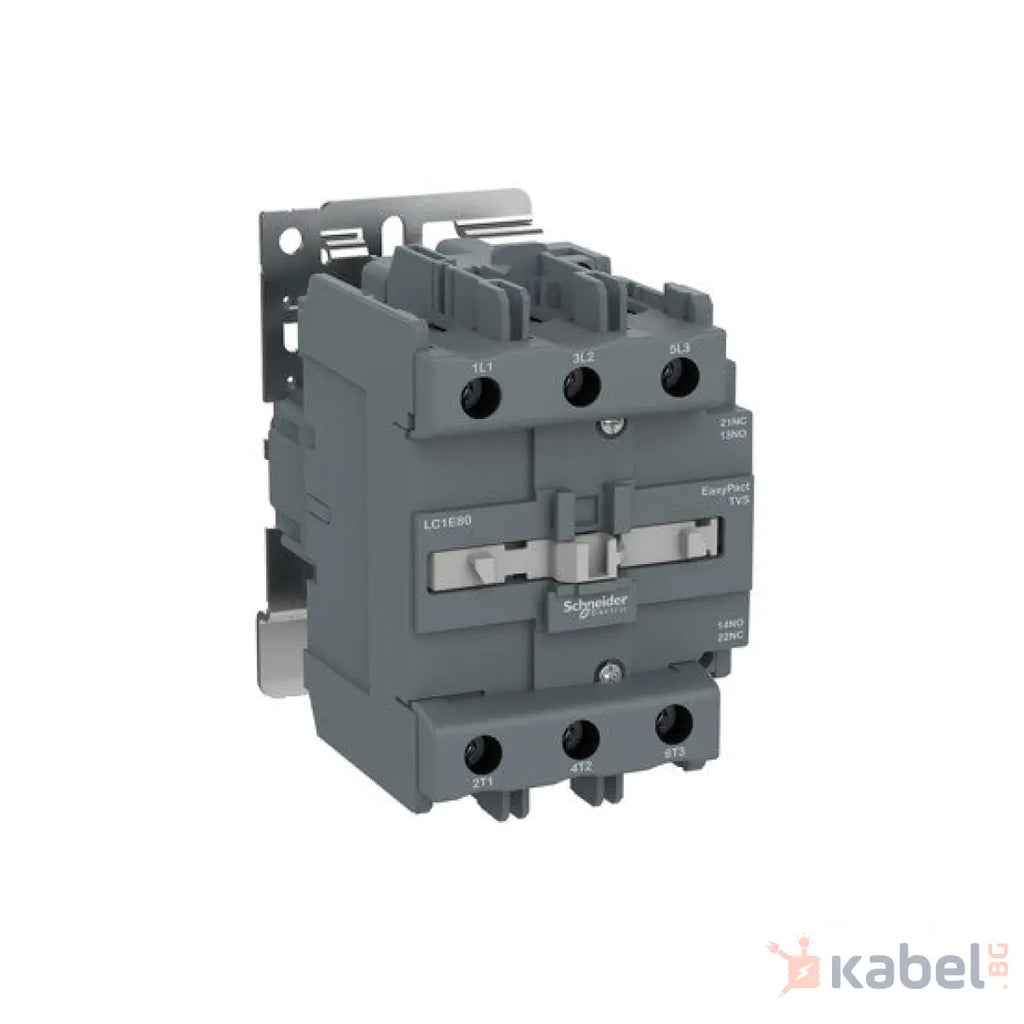

EasyPact TVS контактор 3P(3 NO) - AC-3 - <= 440 V 80A - 220 V AC бобина
Основни
Обхват
Easy TeSys
Гама на продукта
Easy TeSys Control
Тип продукт или компонент
Контактор
Съкратено наименование на устройството
LC1E
Приложение на контактора
Моторен контрол Резистивен товар
Категория за оползотворяване
AC-1 AC-3
Брой полюси
3P
[Ue] номинално работно напрежение
Електрическа верига: <= 690 V AC 50/60 Hz
Номинален работен ток
80 A (at <55 °C) at <= 440 V AC AC-3 for Електрическа верига 110 A (at <55 °C) at <= 440 V AC AC-1 for Електрическа верига
[Uc] control circuit voltage
220 V AC 50 Hz
Допълнителни устройства
Моторна мощност в kW
22 kW at 220...230 V AC 50/60 Hz 37 kW at 380...400 V 45 kW at 415 V 45 kW at 440 V 45 kW at 500 V 45 kW at 660...690 V
Контакти
3 NO
Номинален термичен ток
100 A (at 60 °C) for Електрическа верига
Номинален действащ ток на претоварване
800 A at 440 V AC for Електрическа верига conforming to IEC 60947-4-1
Номинална изключвателна способност
640 A at 440 V for Електрическа верига conforming to IEC 60947
Устойчивост на ток на късо съединение
640 A 40 °C - 10 s for Електрическа верига 320 A 40 °C - 60 s for Електрическа верига 135 A 40 °C - 600 s for Електрическа верига
Номинален параметър на предпазителя
10 A gG at <= 690 V coordination Тип 1 for Контролна верига conforming to IEC 60947-5-1 160 A gG at <= 690 V coordination Тип 1 for Електрическа верига
Средна стойност на импеданса
0,8 mOhm - Ith 110 A 50 Hz for Електрическа верига
Топлинно отделяне на полюса
5,1 W AC-3 9,7 W AC-1
[Ue] Изолационно напрежение
690 V в съответствие с IEC 60947-4-1
Категория на защита
III
Ниво на замърсяване
3
[Uimp] Устойчивост на импулсно напрежение
6 kV Бобина без връзка към електрическата мрежа в съответствие с IEC 60947
Механична издръжливост
3000000 cycles
Електрическа устойчивост
350000 cycles AC-1 900000 cycles AC-3
Тип управляващо напрежение
AC при 50 Hz
Граници на управляващото напрежение на бобината
0.85...1.1 Uc -5…55 °C оперативен 50 Hz+C81:C98 0.3...0.6 Uc -5…55 °C Отпадане 50 Hz+C81:C98
Пускова мощност в VA
200 VA 50 Hz cos phi 0,75 (at 20 °C) 220 VA 60 Hz cos phi 0,75 (at 20 °C)
Консумация на електроенергия в състояние "ho
22 VA 60 Hz cos phi 0,3 (at 20 °C) 20 VA 50 Hz cos phi 0,3 (at 20 °C)
Топлинно разпръскване
6…10 W for Контролна верига
Работно време
20...35 ms При затваряне 6...30 ms При отваряне
Работен обхват
1200 cyc/h 60 °C
Свързване - клеморед
Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав С кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник Електрическа верига: Самозатягащи се клеми 1 4…50 mm² - cable stiffness: гъвкав С кабелен накрайник Електрическа верига: Самозатягащи се клеми 2 4…16 mm² - cable stiffness: гъвкав С кабелен накрайник Електрическа верига: Самозатягащи се клеми 1 4…50 mm² - cable stiffness: Твърд Без кабелен накрайник Електрическа верига: Самозатягащи се клеми 2 4…50 mm² - cable stiffness: Твърд Без кабелен накрайник
