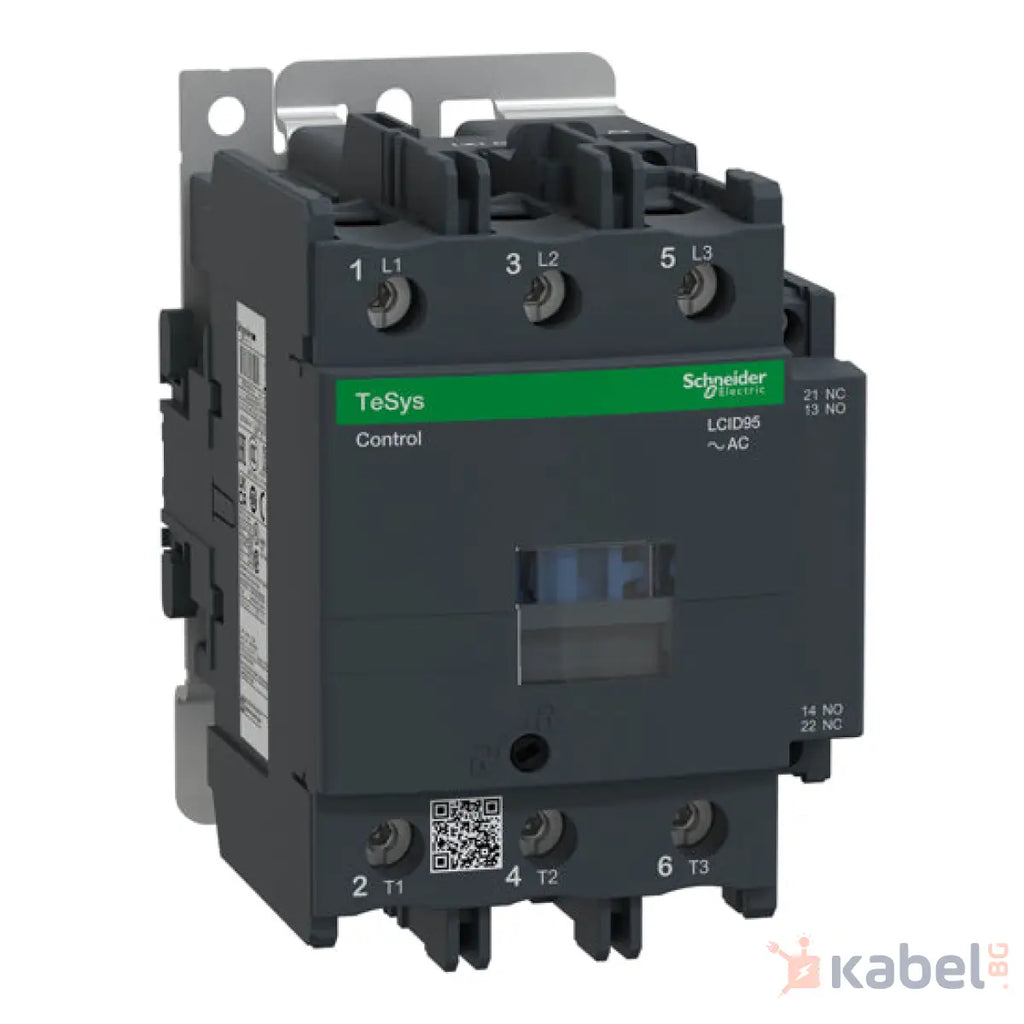

КОНТАКТОР 95 A LC1D95M7

Name: КОНТАКТОР 95 A LC1D95M7
Brand: Schneider Electric
SKU: AKAB07107L
Price: 544.98 BGN
Availability: InStock

Schneider ElectricКод:AKAB07107L

Дай отзив

Цена:

544.98 лв

Наличност:

Налично на външен склад

Брой:

Сподели този продукт:

3-полюсен контактор, 95А, HO+H3, 220V, 50/60

Контактор TeSys Deca, 3 полюса (3NO), за приложения за управление на двигатели до 95A/100V AC-3/AC-3e (45kW@400V). Осигурява 220 V 50/60 Hz AC бобина, 1NO+1NC вградени спомагателни контакти, захранващи връзки с винтови клеми и контролна връзка чрез винтови клеми. За работни скорости до 3600 цикъла/час и среди до 60°C, осигурява висока надеждност и издръжливост. Компактност (85mm широчина), за монтаж на DIN шина или за фиксиране с винт. Сертифициран по различни стандарти (IEC, UL, CSA, CCC, EAC, Marine), в съответствие с Green Premium (RoHS/REACh).

Основни
Обхват	TeSys
Гама на продукта	TeSys Deca
Тип продукт или компонент	Контактор
Съкратено наименование на устройството	LC1D
Приложение на контактора	Моторен контрол Резистивен товар
Категория за оползотворяване	AC-3 AC-3e AC-4 AC-1
Брой полюси	3P
[Ue] номинално работно напрежение	Електрическа верига: <= 690 V AC 25...400 Hz
Номинален работен ток	95 A (at <60 °C) at <= 440 V AC-3 for Електрическа верига 125 A (at <60 °C) at <= 690 V AC-1 for Електрическа верига 95 A (at <60 °C) at <= 440 V AC-3e for Електрическа верига
[Uc] control circuit voltage	220 V AC 50/60 Hz

Допълнителни устройства
Моторна мощност в kW	25 kW at 220...230 V AC 50 Hz (AC-3) 45 kW at 380...400 V AC 50 Hz (AC-3) 45 kW at 415...440 V AC 50 Hz (AC-3) 55 kW at 500 V AC 50 Hz (AC-3) 45 kW at 660...690 V AC 50 Hz (AC-3) 15 kW at 400 V AC 50 Hz (AC-4) 25 kW at 220...230 V AC 50 Hz (AC-3e) 45 kW at 380...400 V AC 50 Hz (AC-3e) 45 kW at 415...440 V AC 50 Hz (AC-3e) 55 kW at 500 V AC 50 Hz (AC-3e) 45 kW at 660...690 V AC 50 Hz (AC-3e)
Моторна мощност в hp	7,5 hp at 120 V AC 60 Hz for 1 фаза motors 15 hp at 230/240 V AC 60 Hz for 1 фаза motors 30 hp at 200/208 V AC 60 Hz for 3 фази motors 30 hp at 230/240 V AC 60 Hz for 3 фази motors 60 hp at 460/480 V AC 60 Hz for 3 фази motors 60 hp at 575/600 V AC 60 Hz for 3 фази motors
Код за съвместимост	LC1D
Контакти	3 NO
Защитен капак	С
Номинален термичен ток	10 A (at 60 °C) for Сигнализираща мрежа 125 A (at 60 °C) for Електрическа верига
Номинален действащ ток на претоварване	1100 A at 440 V AC for Електрическа верига conforming to IEC 60947 140 A AC for Сигнализираща мрежа conforming to IEC 60947-5-1 250 A DC for Сигнализираща мрежа conforming to IEC 60947-5-1
Номинална изключвателна способност	1100 A at 440 V for Електрическа верига conforming to IEC 60947
Устойчивост на ток на късо съединение	1100 A 40 °C - 1 s for Електрическа верига 800 A 40 °C - 10 s for Електрическа верига 400 A 40 °C - 1 мин for Електрическа верига 135 A 40 °C - 10 min for Електрическа верига 140 A - 100 ms for Сигнализираща мрежа 120 A - 500 ms for Сигнализираща мрежа 100 A - 1 s for Сигнализираща мрежа
Номинален параметър на предпазителя	10 A gG for Сигнализираща мрежа conforming to IEC 60947-5-1 200 A gG at <= 690 V coordination Тип 1 for Електрическа верига 160 A gG at <= 690 V coordination Тип 2 for Електрическа верига
Средна стойност на импеданса	0,8 mOhm - Ith 125 A 50 Hz for Електрическа верига
Топлинно отделяне на полюса	12,5 W AC-1 7,2 W AC-3 7,2 W AC-3e
[Ue] Изолационно напрежение	Електрическа верига: 1000 V в съответствие с IEC 60947-4-1 Електрическа верига: 600 V CSAсертифициран Електрическа верига: 600 V ULсертифициран Сигнализираща мрежа: 690 V в съответствие с IEC 60947-1 Сигнализираща мрежа: 600 V CSAсертифициран Сигнализираща мрежа: 600 V ULсертифициран
Категория на защита	III
Ниво на замърсяване	3
[Uimp] Устойчивост на импулсно напрежение	8 kV в съответствие с IEC 60947
ниво на безопасност	B10d = 1,3 Mcycles Контактор с номинален товар в съответствие с EN/ISO 13849-1 B10d = 20 Mcycles Контактор с механичен товар в съответствие с EN/ISO 13849-1
Механична издръжливост	4 Mcycles
Електрическа устойчивост	1,2 Mcycles 95 A AC-3 1,3 Mcycles 125 A AC-1 1,2 Mcycles 95 A AC-3e
Тип управляващо напрежение	AC при 50/60 Hz Стандарт
Технология на бобината	Без вграден RC модул
Граници на управляващото напрежение на бобината	0.8...1.1 Uc -40…55 °C оперативен AC 50 Hz+C81:C98 0.85...1.1 Uc -40…55 °C оперативен AC 60 Hz 0.3...0.6 Uc -40…70 °C Отпадане AC 50/60 Hz 1...1.1 Uc 55…70 °C оперативен AC 50/60 Hz
Пускова мощност в VA	245 VA 60 Hz cos phi 0,75 (at 20 °C) 245 VA 50 Hz cos phi 0,75 (at 20 °C)
Консумация на електроенергия в състояние "ho	26 VA 60 Hz cos phi 0,3 (at 20 °C) 26 VA 50 Hz cos phi 0,3 (at 20 °C)
Топлинно разпръскване	6…10 W at 50/60 Hz
Работно време	20...35 ms затваряне 6...20 ms отваряне
Работен обхват	3600 cyc/h 60 °C
Свързване - клеморед	Контролна верига: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник Електрическа верига: Конектор 1 4…50 mm² - cable stiffness: гъвкав Без кабелен накрайник Електрическа верига: Конектор 2 4…25 mm² - cable stiffness: гъвкав Без кабелен накрайник Електрическа верига: Конектор 1 4…50 mm² - cable stiffness: гъвкав С кабелен накрайник Електрическа верига: Конектор 2 4…16 mm² - cable stiffness: гъвкав С кабелен накрайник Електрическа верига: Конектор 1 4…50 mm² - cable stiffness: Твърд Без кабелен накрайник Електрическа верига: Конектор 2 4…25 mm² - cable stiffness: Твърд Без кабелен накрайник
Затягащ момент	Контролна верига: 1,2 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm Контролна верига: 1,2 N.m - наСамозатягащи се клеми - с отверткаPhilips No 2 Електрическа верига: 12 N.m - наКонектор - с отверткаПлосък Ø 6 to Ø 8 mm Електрическа верига: 12 N.m - наКонектор Шестоъгъленглавата на винта4 mm Контролна верига: 1,2 N.m - наСамозатягащи се клеми - с отверткаpozidriv No 2
Спомагателни контакти	1 NO + 1 NC
Вид спомагателни контакти	Механично свързани 1 NO + 1 NC в съответствие с IEC 60947-5-1 Mirror contact 1 NC в съответствие с IEC 60947-4-1
Честота на мрежата	25...400 Hz
Минимално напрежение при превключване	17 V for Сигнализираща мрежа
Минимален ток за превключване	5 mA for Сигнализираща мрежа
Съпротивление на изолацията	> 10 MOhm for Сигнализираща мрежа
Време без припокриване	1,5 ms При изключване на захранването between NC and NO contact 1,5 ms При захранване between NC and NO contact
Монтажна подпора	Шина Пластина
