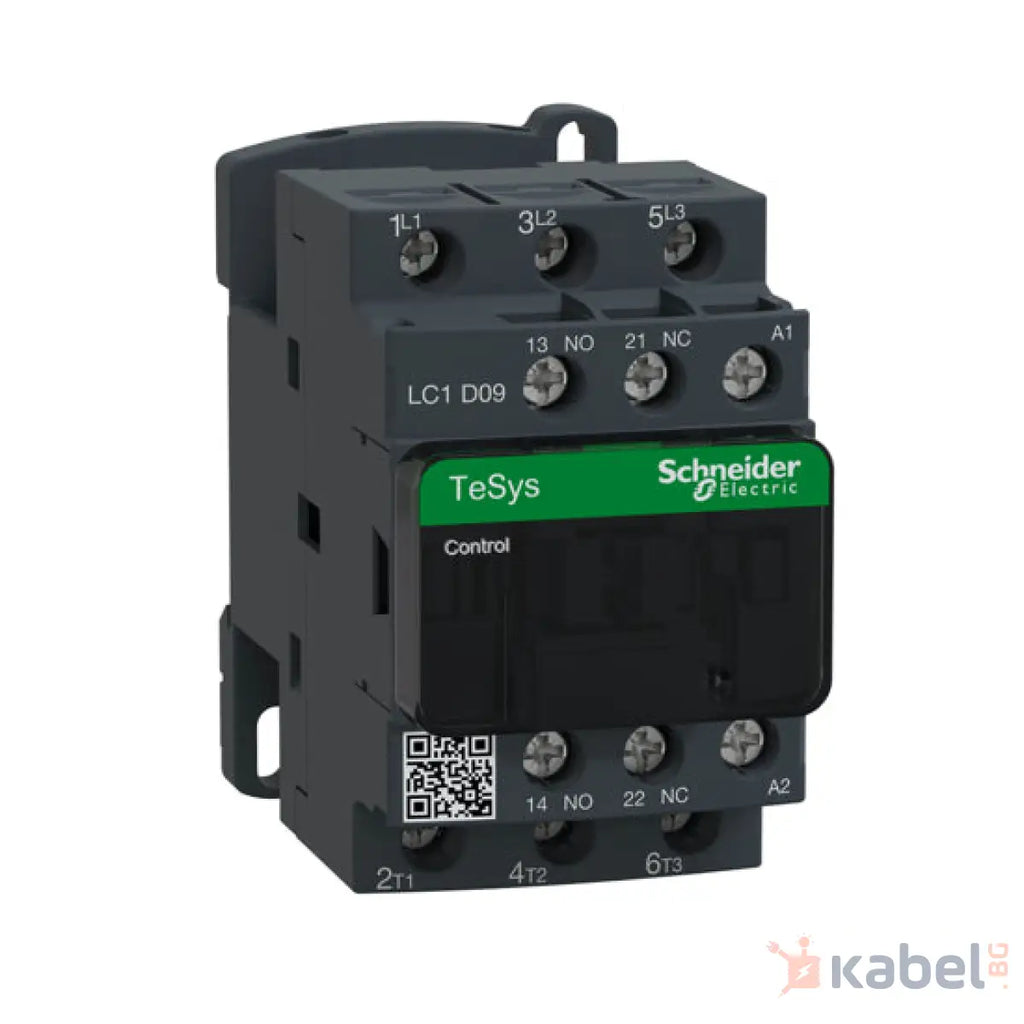

КОНТАКТОР 9 A LC1D09B5

Name: КОНТАКТОР 9 A LC1D09B5
Brand: Schneider Electric
SKU: AKAB07135L
Price: 42.98 BGN
Availability: InStock

Schneider ElectricКод:AKAB07135L

Дай отзив

Цена:

42.98 лв

Наличност:

Налично на външен склад

Брой:

Сподели този продукт:

Контактор, TeSys Deca, 3P(3 NO), AC-3/AC-3e, 0 to 440V, 9A, 24V 50Hz coil

Основни
Гама на продукта	TeSys Deca
Тип продукт или компонент	Контактор
Съкратено наименование на устройството	LC1D
Приложение на контактора	Моторен контрол Резистивен товар
Категория за оползотворяване	AC-1 AC-3 AC-4 AC-3e
Брой полюси	3P
[Ue] номинално работно напрежение	Електрическа верига: <= 690 V AC 50 Hz Електрическа верига: <= 300 V DC
Номинален работен ток	9 A (at <60 °C) at <= 440 V AC-3 for Електрическа верига 25 A (at <60 °C) at <= 440 V AC-1 for Електрическа верига 9 A (at <60 °C) at <= 440 V AC-3e for Електрическа верига
[Uc] control circuit voltage	24 V AC 50 Hz

Допълнителни устройства
Моторна мощност в kW	2,2 kW at 220...230 V AC 50 Hz (AC-3) 4 kW at 380...400 V AC 50 Hz (AC-3) 4 kW at 415...440 V AC 50 Hz (AC-3) 5,5 kW at 500 V AC 50 Hz (AC-3) 5,5 kW at 660...690 V AC 50 Hz (AC-3) 2,2 kW at 400 V AC 50 Hz (AC-4) 3 kW at 220...230 V AC 50/60 Hz (AC-3e) 5,5 kW at 380...400 V AC 50/60 Hz (AC-3e) 5,5 kW at 415...440 V AC 50/60 Hz (AC-3e) 7,5 kW at 500 V AC 50/60 Hz (AC-3e) 7,5 kW at 660...690 V AC 50/60 Hz (AC-3e)
Код за съвместимост	LC1D
Контакти	3 NO
Защитен капак	С
Номинален термичен ток	25 A (at 60 °C) for Електрическа верига 10 A (at 60 °C) for Сигнализираща мрежа
Номинален действащ ток на претоварване	250 A at 440 V for Електрическа верига conforming to IEC 60947 140 A AC for Сигнализираща мрежа conforming to IEC 60947-5-1 250 A DC for Сигнализираща мрежа conforming to IEC 60947-5-1
Номинална изключвателна способност	250 A at 440 V for Електрическа верига conforming to IEC 60947
Устойчивост на ток на късо съединение	30 A 40 °C - 10 min for Електрическа верига 61 A 40 °C - 1 мин for Електрическа верига 105 A 40 °C - 10 s for Електрическа верига 210 A 40 °C - 1 s for Електрическа верига 100 A - 1 s for Сигнализираща мрежа 120 A - 500 ms for Сигнализираща мрежа 140 A - 100 ms for Сигнализираща мрежа
Номинален параметър на предпазителя	10 A gG for Сигнализираща мрежа conforming to IEC 60947-5-1 25 A gG at <= 690 V coordination Тип 1 for Електрическа верига 20 A gG at <= 690 V coordination Тип 2 for Електрическа верига
Средна стойност на импеданса	2,5 mOhm - Ith 25 A 50 Hz for Електрическа верига
Топлинно отделяне на полюса	0,2 W AC-3 1,56 W AC-1 0,2 W AC-3e
[Ue] Изолационно напрежение	Електрическа верига: 690 V в съответствие с IEC 60947-4-1 Електрическа верига: 600 V CSAсертифициран Електрическа верига: 600 V ULсертифициран Сигнализираща мрежа: 690 V в съответствие с IEC 60947-1 Сигнализираща мрежа: 600 V CSAсертифициран Сигнализираща мрежа: 600 V ULсертифициран
Категория на защита	III
Ниво на замърсяване	3
[Uimp] Устойчивост на импулсно напрежение	6 kV в съответствие с IEC 60947
ниво на безопасност	B10d = 1369863 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1 B10d = 20000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1
Механична издръжливост	15 Mcycles
Електрическа устойчивост	2 Mcycles 9 A AC-3при Ue <= 440 V 0,6 Mcycles 25 A AC-1при Ue <= 440 V 2 Mcycles 9 A AC-3eпри Ue <= 440 V
Тип управляващо напрежение	AC при 50 Hz Стандарт
Технология на бобината	Без вграден RC модул
Граници на управляващото напрежение на бобината	0.3...0.6 Uc -40…70 °C Отпадане AC 50 Hz+C81:C98 0.8...1.1 Uc -40…60 °C оперативен AC 50 Hz+C81:C98 1...1.1 Uc 60…70 °C оперативен AC 50 Hz+C81:C98
Пускова мощност в VA	70 VA 50 Hz cos phi 0,75 (at 20 °C)
Консумация на електроенергия в състояние "ho	7 VA 50 Hz cos phi 0,3 (at 20 °C)
Топлинно разпръскване	2…3 W at 50 Hz+C81:C98
Работно време	12...22 ms затваряне 4...19 ms отваряне
Работен обхват	3600 cyc/h 60 °C
Свързване - клеморед	Електрическа верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Електрическа верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Електрическа верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав С кабелен накрайник Електрическа верига: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Електрическа верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник Електрическа верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав С кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник
Затягащ момент	Електрическа верига: 1,7 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm Електрическа верига: 1,7 N.m - наСамозатягащи се клеми - с отверткаPhilips No 2 Контролна верига: 1,7 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm Контролна верига: 1,7 N.m - наСамозатягащи се клеми - с отверткаPhilips No 2 Контролна верига: 1,7 N.m - наСамозатягащи се клеми - с отверткаpozidriv No 2 Електрическа верига: 1,7 N.m - наСамозатягащи се клеми - с отверткаpozidriv No 2
Спомагателни контакти	1 NO + 1 NC
Вид спомагателни контакти	Механично свързани 1 NO + 1 NC в съответствие с IEC 60947-5-1 Mirror contact 1 NC в съответствие с IEC 60947-4-1
Честота на мрежата	25...400 Hz
Минимално напрежение при превключване	17 V for Сигнализираща мрежа
Минимален ток за превключване	5 mA for Сигнализираща мрежа
Съпротивление на изолацията	> 10 MOhm for Сигнализираща мрежа
Време без припокриване	1,5 ms При изключване на захранването between NC and NO contact 1,5 ms При захранване between NC and NO contact
Монтажна подпора	Шина Пластина
