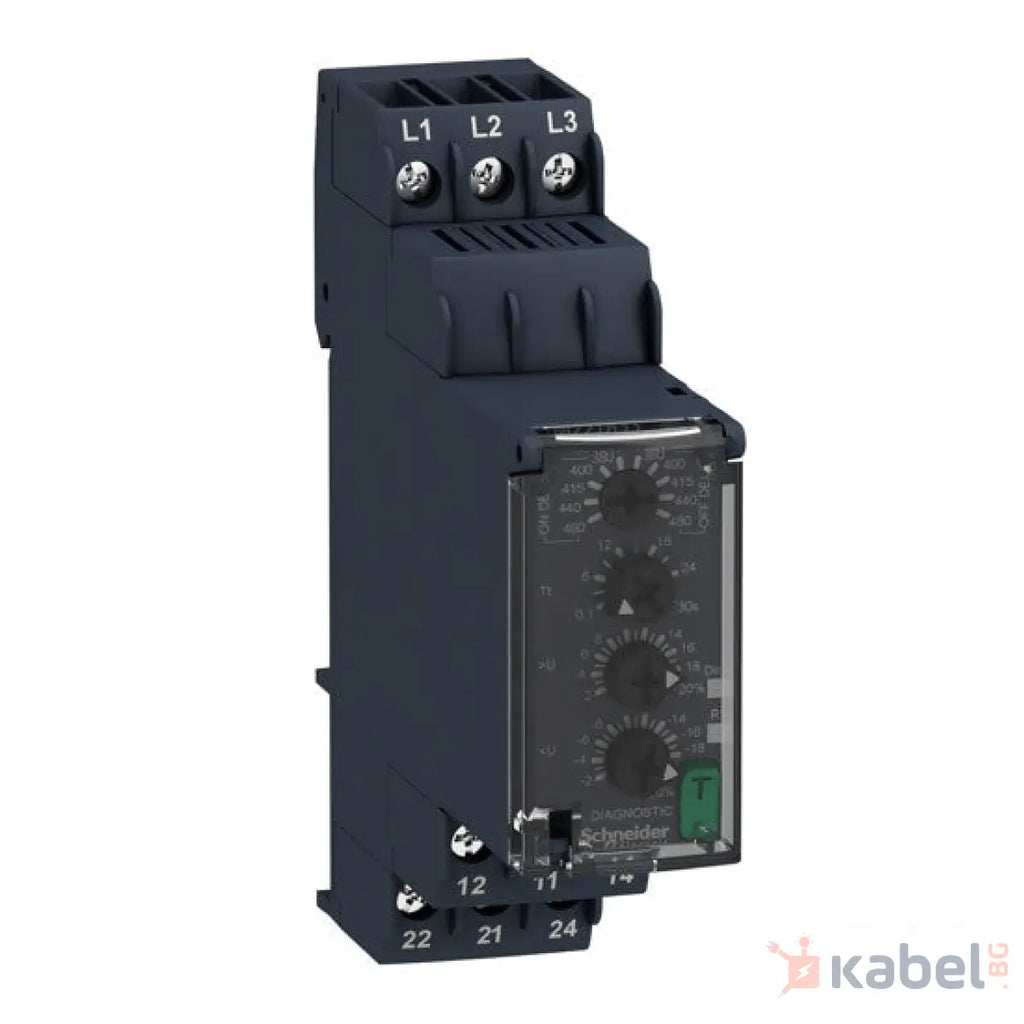

Трифазно реле за контрол на напрежението 380…480Vac, 2 C/O
Това реле Harmony RM22-TR позволява мониторинг на фаза и поднапрежение/пренапрежение в трифазни мрежи. Това модулно мултифункционално трифазно контролно реле е идеално за мониторинг на електрически стойности в индустриални и сградни контролни панели. Прилага се в широка гама от приложения за промишлена автоматизация, като подемна и опаковъчна техника, асансьори, текстилно производство, водоснабдяване. Притежава един от тънките форм-фактори на пазара с ширина 22,5 мм, позволяващ гъвкав и лесен монтаж на DIN шина, и заема същото място като всяко модулно еднополюсно DIN устройство. Предлага също така бутон за диагностика, херметизиращ се капак, лесни и прецизни настройки с винтови тримери. Осигурява автоматично управление на изключването и информация за неизправностите за потребителя за бърза идентификация и отстраняване на неизправностите. Многофункционален контролер за широк избор, избран в логически автоматизирани системи с твърда връзка, идеален за модернизация на стари инсталации без използване на PLC.
Основни
| Гама на продукта |
Harmony Control Relays |
| тип реле |
Контролно реле |
| Тип продукт или компонент |
3-phase control relay |
| Брой на фазите на мрежата |
3 фази |
| Име на реле |
RM22TR |
| Relay monitored parameters |
Отчитане на пренапрежение и поднапрежение
Phase sequence
Phase failure detection |
| Time delay type |
Регулируем 0.1...30 s, +/- 10 % of the full scale value Tt- time delay upon fault |
| Switching capacity in VA |
2000 VA |
| обхват на измерване |
380...480 V Захранване AC |
| Тип и състав на контактите |
2 C/O |
Допълнителни устройства
| Време за опресняване |
1500 ms at maximum voltage |
| Максимално превключвателно напрежение |
250 V AC |
| Минимален ток за превключване |
10 mA при 5 V DC |
| Максимален превключвателен ток |
8 A AC |
| [Us] номинално захранващо напрежение |
AC/DC |
| Лимит на захранващо напрежение |
304…576 V AC |
| operating limits |
- 20 % + 20 % Un |
| Консумация на енергия в VA |
15 VA при 480 V AC 60 Hz |
| Voltage detection threshold |
< 100 V AC |
| supply voltage frequency |
50...60 Hz +/- 10 % |
| Output contacts |
2 C/O |
| Nominal output current |
8 A |
| Setting accuracy of the switching threshold |
+/- 10 % of the full scale |
| Switching threshold drift |
<= 0.05 % per degree centigrade depending permissible ambient air temperature
<= 1 % within the supply voltage range |
| Setting accuracy of time delay |
10 P |
| Time delay drift |
<= 0.05 % per degree centigrade depending permissible ambient air temperature
<= 1 % within the supply voltage range |
| Hysteresis |
2 % Неподвижен/фиксиран на selectable |
| Run-up delay at power-up |
650 ms |
| Maximum measuring cycle |
150 ms measurement cycle as true rms value |
| Threshold adjustment voltage |
2...20 % of Un selected |
| Граници на напрежението |
380...480 V фаза до фаза |
| Точност на повтаряне |
+/- 0.5 % за Вход и измервателна мрежа
+/- 3 % за Времезакъснение |
| Measurement error |
< 1 % over the whole range with voltage variation
< 0.05 %/°C with temperature variation |
| Време за реакция |
<= 300 ms |
| Категория на защита |
III в съответствие с IEC 60664-1
III в съответствие с UL 508 |
| Съпротивление на изолацията |
> 100 MOhm при 500 V DC в съответствие с IEC 60255-27 |
| Позиция за монтаж |
Всяка позиция |
| Свързване - клеморед |
Винтови клеми, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) Твърд Без кабелен накрайник
Винтови клеми, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) гъвкав С кабелен накрайник
Винтови клеми, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) Твърд Без кабелен накрайник
Винтови клеми, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) гъвкав С кабелен накрайник |
| Затягащ момент |
0,6…1 N.m съответстващ на IEC 60947-1 |
| Housing material |
Самозагасяща се пластмаса |
| Статус LED |
LED (жълт) relay ON
LED (зелен) захранване ВКЛЮЧЕНО |
| Монтажна подпора |
35 mm DIN шина в съответствие с IEC 60715 |
| Електрическа устойчивост |
100000 cycles |
| Механична издръжливост |
10000000 cycles |
| Категория за оползотворяване |
AC-15 в съответствие с IEC 60947-5-1
DC-13 в съответствие с IEC 60947-5-1
AC-1 в съответствие с IEC 60947-4-1
DC-1 в съответствие с IEC 60947-4-1 |
| [Un] rated nominal voltage |
, self-powered |
| Данни за безопасност |
MTTFd = 388.1 years
B10d = 350000 |
| Материал на контактите |
Cadmium free |
| Тип управление |
With test button |
| Широчина |
22,5 mm |
| Нето тегло на продукта |
0,09 kg |
