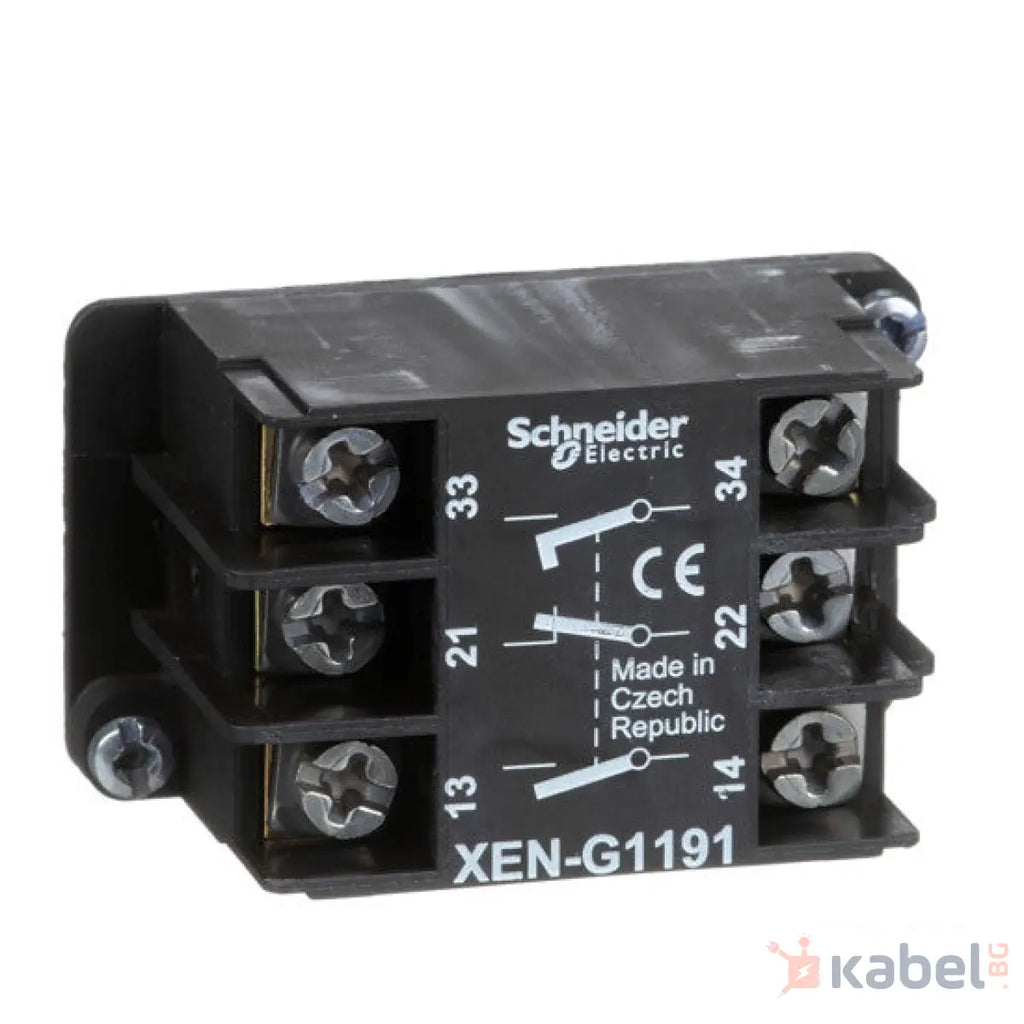

Единичен контактен блок, Harmony XAC, пружинно връщане, 2 скорости, пружинно връщане, монтаж отпред, 2NO+1NC
Този контактен блок Harmony XAC използва винтови клеми и има 2 x НО + 1 НЗ контакта. Той позволява бърза и лесна подмяна и конфигуриране на вашите бутони и селекторни превключватели. Монтира се и се подменя лесно на висящи контролни станции XACM и XACB и се свързва към веригите за управление с обикновени връзки с винтови скоби. Предпазва операторите от случаен контакт с вериги под напрежение благодарение на степента си на защита IP2 . Отстрани на блока има етикети с ясно обозначение на окабеляването на контактите и наименованията на клемите. Виброустойчивите съединителни клеми с винтови скоби осигуряват висока устойчивост на вибрации, което прави продукта подходящ за монтиране на машини със силни ударни натоварвания.
Основни
| Гама на продукта |
Harmony XAC |
| Тип продукт или компонент |
Контактен блок |
| Наименование на компонента |
XENG |
| Тип на електрическата верига |
Контролна верига |
| Апликация за контактен блок |
2 - скорости |
| Вид контактен блок |
Един |
| Вид оператор |
Пружинно връщане |
| Съвместимост на продуктите |
XACA
XACA9...head |
| Тип и състав на контактите |
1 NC + 2 NO |
| Монтаж на блок |
За преден монтаж |
| Рсабота на контакта |
Бавно спиране
Staggered |
Допълнителни устройства
| Свързване - клеморед |
Самозатягащи се клеми, 1 x 0.5...1 x 2.5 mm² Без кабелен накрайник
Самозатягащи се клеми, 1 x 0.5...2 x 1.5 mm² С кабелен накрайник |
| Механична издръжливост |
1000000 cycles |
| Обозначение на контактен блок |
A600 AC-15, Ue = 240 V, Ie = 3 A в съответствие с IEC 60947-5-1 appendix A
A600 AC-15, Ue = 600 V, Ie = 1,2 A в съответствие с IEC 60947-5-1 appendix A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A в съответствие с IEC 60947-5-1 appendix A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A в съответствие с IEC 60947-5-1 appendix A |
| [Ithe] конвенционален затворен термичен ток |
10 A |
| [Ue] Изолационно напрежение |
600 V Ниво на замърсяване 3) в съответствие с IEC 60947-1 |
| [Uimp] Устойчивост на импулсно напрежение |
6 kVв съответствие сIEC 60947-1 |
| Максимално съпротивление между клемите |
25 MOhm |
| Работен натиск |
18 N |
| Защита от късо съединение |
10 A Предпазител от Карта gG |
| Номинална работна мощност в W |
40 W DC-13 за 1000000 cycles 60 cyc/mn при 120 V 0,5 (индуктивен в съответствие с IEC 60947-5-1 appendix C
48 W DC-13 за 1000000 cycles 60 cyc/mn при 48 V 0,5 (индуктивен в съответствие с IEC 60947-5-1 appendix C
65 W DC-13 за 1000000 cycles 60 cyc/mn при 24 V 0,5 (индуктивен в съответствие с IEC 60947-5-1 appendix C |
| Описание на клеморед ISO n°1 |
(21-22)NC
(33-34)NO_CL
(13-14)NO |
| Нето тегло на продукта |
0,04 kg |
