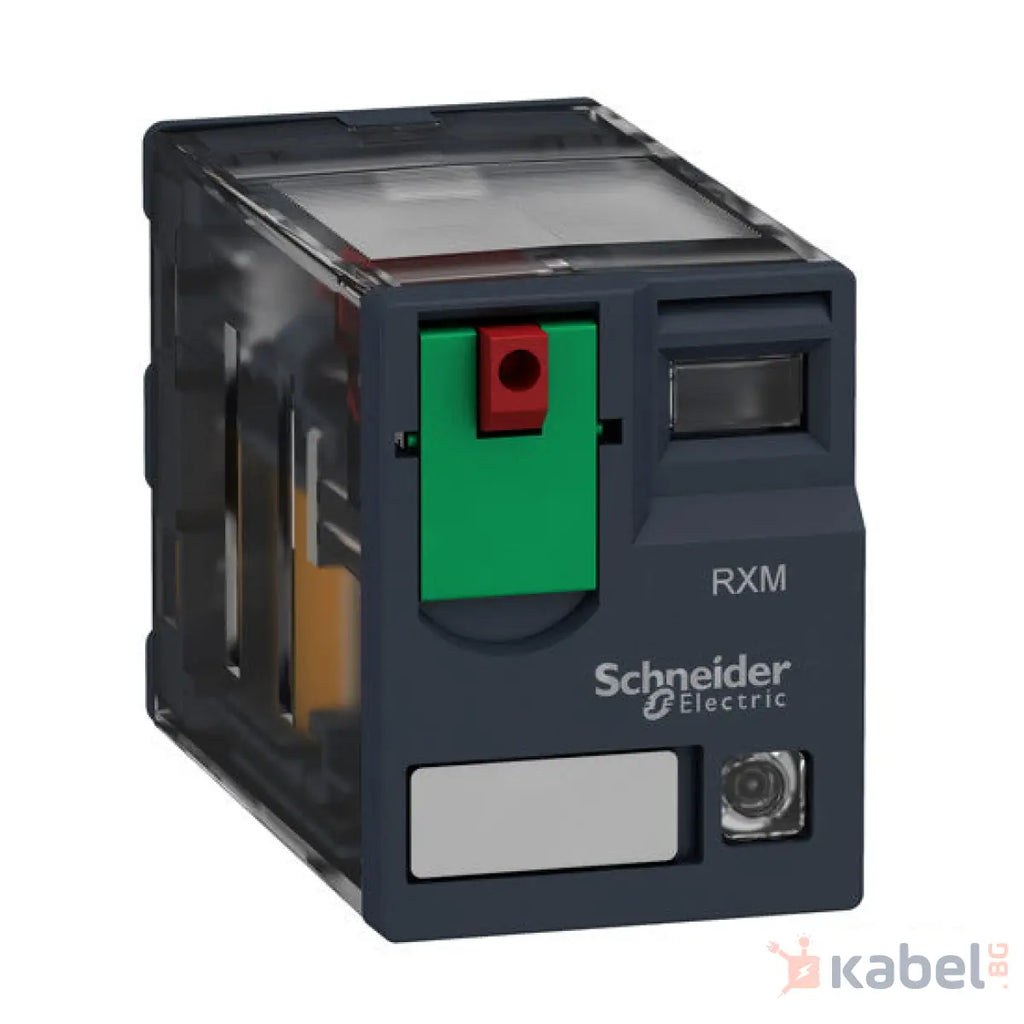

Миниатюрно реле с основа, Harmony, 6A, 4CO, с LED, заключващ се тест бутон, 24V AC
Основни
Гама на продукта
Електромеханични Релета Harmony
име на серия
Миниатюрен
Тип продукт или компонент
Реле за включване
Съкратено наименование на устройството
RXM
Тип и състав на контактите
4 C/O
[Uc] Контролно напрежение
24 V AC 50/60 Hz
Статус LED
С
Тип управление
Тестов бутон с опция за заключване
Коефициент на натоварване
20 %
Допълнителни устройства
Форма на щифт
Плосък
[Ue] Изолационно напрежение
250 V в съответствие с IEC 300 V в съответствие с CSA 300 V в съответствие с UL
[Uimp] Устойчивост на импулсно напрежение
2,5 kV по време 1.2/50 µs
Материал на контактите
AgNi
Номинален работен ток
3 A at 28 V (DC) NC в съответствие с IEC 3 A at 250 V (AC) NC в съответствие с IEC 6 A at 28 V (DC) НЕ в съответствие с IEC 6 A at 250 V (AC) НЕ в съответствие с IEC 6 A at 277 V (AC) в съответствие с UL 8 A at 30 V (DC) в съответствие с UL
Продължителен изходен ток
5 A
Максимално превключвателно напрежение
250 V в съответствие с IEC
resistive rated load
6 A at 250 V AC 6 A at 28 V DC
Максимална превключвателна възможност
1500 VA/168 W
Минимален капацитет на превключване
170 mW при 10 mA, 17 V
Работен обхват
<= 1200 цикъла/час Под товар <= 1800 цикъла/час Без товар
