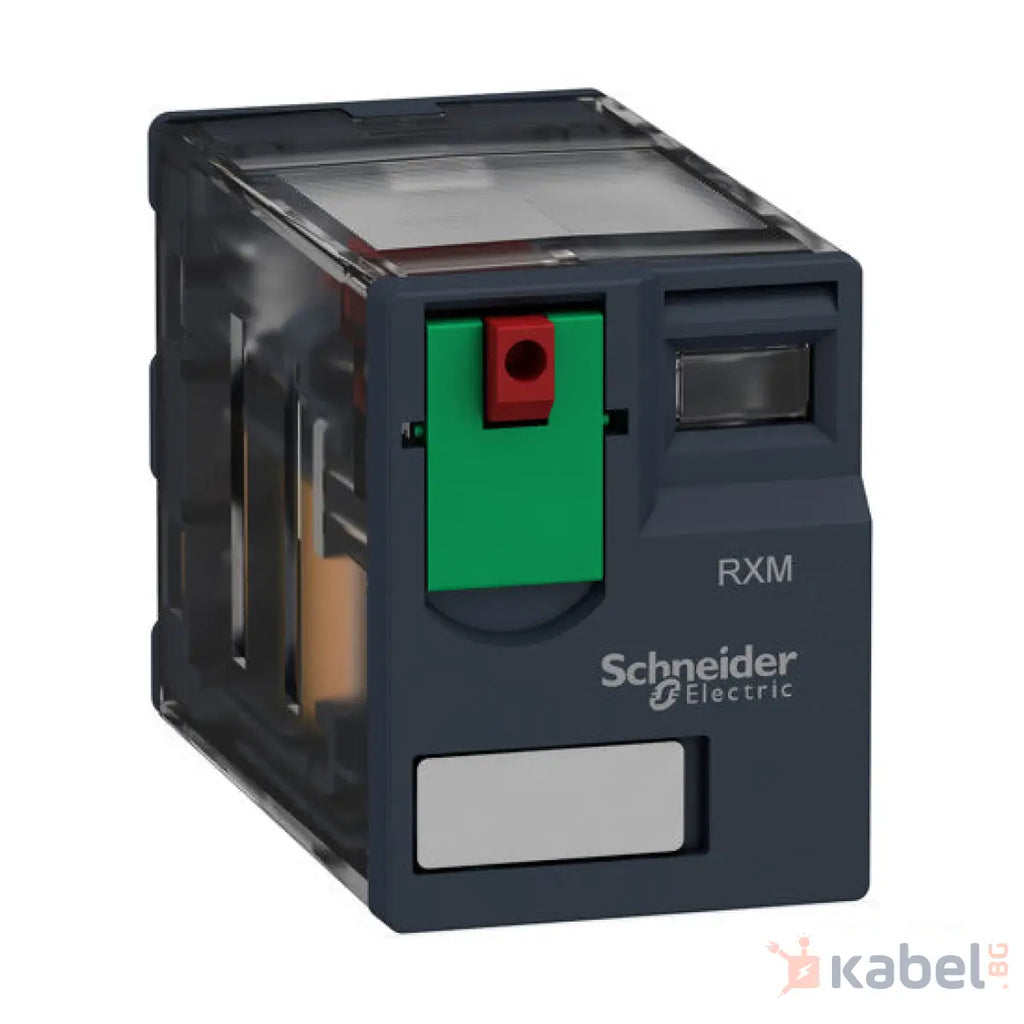

Миниатюрно реле с основа, Harmony, 6A, 4CO, заключващ се тест бутон, 230V AC
То предлага също така заключващ се в една стъпка тестов бутон и механичен индикатор за състоянието на контактите. Тестовият бутон се активира мигновено чрез натискане на червения бутон отпред и се заключва, като зелената част се обръща нагоре. Механичният индикатор е до тестовия бутон, където оранжев флаг указва състоянието на релейния контакт. Пригодност за логически автоматизирани системи с твърда връзка за допълване на функциите на индустриални програмируеми логически контролери (PLC). Дизайнът му е подходящ за промишлени машини, опаковъчна техника, текстилно производство, ОВК, табла за управление и автоматизация, разпределителни табла за ниско/средно напрежение, управление на електромотори, PLC интерфейси, захранващи устройства, сградно или медицинско оборудване, управление на осветлението. Това е първокласен екологичен продукт, съответстващ на международния стандарт и сертификати като напр. по IEC, CE, UL, CSA, EAC, Lloyd's, RoHS и REACH. Релето RXM трябва да се използва с цокъл RXZE (винтова скоба, винтов конектор, push-in клема). За защита срещу вибрации към цокъла може да се добави пластмасова/метална скоба. Предлагат се също защитни модули и етикети за маркировка. Продава се на партиди от по 1 броя, като препратката включва само релето. Plug-in релетата RXM са серия индустриални plug-in релета, разработени както за прости, така и за сложни системи за автоматизация и се предлагат с 2 CO (12 A), 3 CO (1 A), 4 CO (6 A) контакта и 4 CO (3 A) контакта ниско ниво.
Основни
| Гама на продукта |
Електромеханични Релета Harmony |
| име на серия |
Миниатюрен |
| Тип продукт или компонент |
Реле за включване |
| Съкратено наименование на устройството |
RXM |
| Тип и състав на контактите |
4 C/O |
| [Uc] Контролно напрежение |
230 V AC 50/60 Hz |
| Статус LED |
Без |
| Тип управление |
Тестов бутон с опция за заключване |
| Коефициент на натоварване |
20 % |
Допълнителни устройства
| Форма на щифт |
Плосък |
| [Ue] Изолационно напрежение |
250 V в съответствие с IEC
300 V в съответствие с CSA
300 V в съответствие с UL |
| [Uimp] Устойчивост на импулсно напрежение |
2,5 kV по време 1.2/50 µs |
| Материал на контактите |
AgNi |
| Номинален работен ток |
3 A at 28 V (DC) NC в съответствие с IEC
3 A at 250 V (AC) NC в съответствие с IEC
6 A at 28 V (DC) НЕ в съответствие с IEC
6 A at 250 V (AC) НЕ в съответствие с IEC
6 A at 277 V (AC) в съответствие с UL
8 A at 30 V (DC) в съответствие с UL |
| Продължителен изходен ток |
5 A |
| Максимално превключвателно напрежение |
250 V в съответствие с IEC |
| resistive rated load |
6 A at 250 V AC
6 A at 28 V DC |
| Максимална превключвателна възможност |
1500 VA/168 W |
| Минимален капацитет на превключване |
170 mW при 10 mA, 17 V |
| Работен обхват |
<= 1200 цикъла/час Под товар
<= 1800 цикъла/час Без товар |
| Механична издръжливост |
10000000 cycles |
| Електрическа устойчивост |
100000 cycles за резистивен |
| average coil consumption in VA |
1,2 в 60 Hz |
| Средна консумация |
1,2 VA при 60 Hz |
| Праг при отпадане на напрежението |
>= 0.15 Uc |
| operate time |
20 ms |
| release time |
20 ms |
| average coil resistance |
15000 Ohm в 20 °C +/- 15 % |
| Граници на номинално работно напрежение |
184...253 V AC |
| Данни за безопасност |
B10d = 100000 |
| Категория на защита |
RT I |
| Тестови нива |
Ниво A групово монтиране |
| Работно положение |
Всяка позиция |
| CAD цялостна височина |
79 mm |
| CAD цялостна дълбочина |
78,45 mm |
| Нето тегло на продукта |
0,037 kg |
| Представяне на устройството |
Цялостен продукт |
Продуктови спецификации
| брой полюси |
4P |
| ампераж |
6A |
| работно напрежение |
250V |
| напрежение на бобината |
230V |
