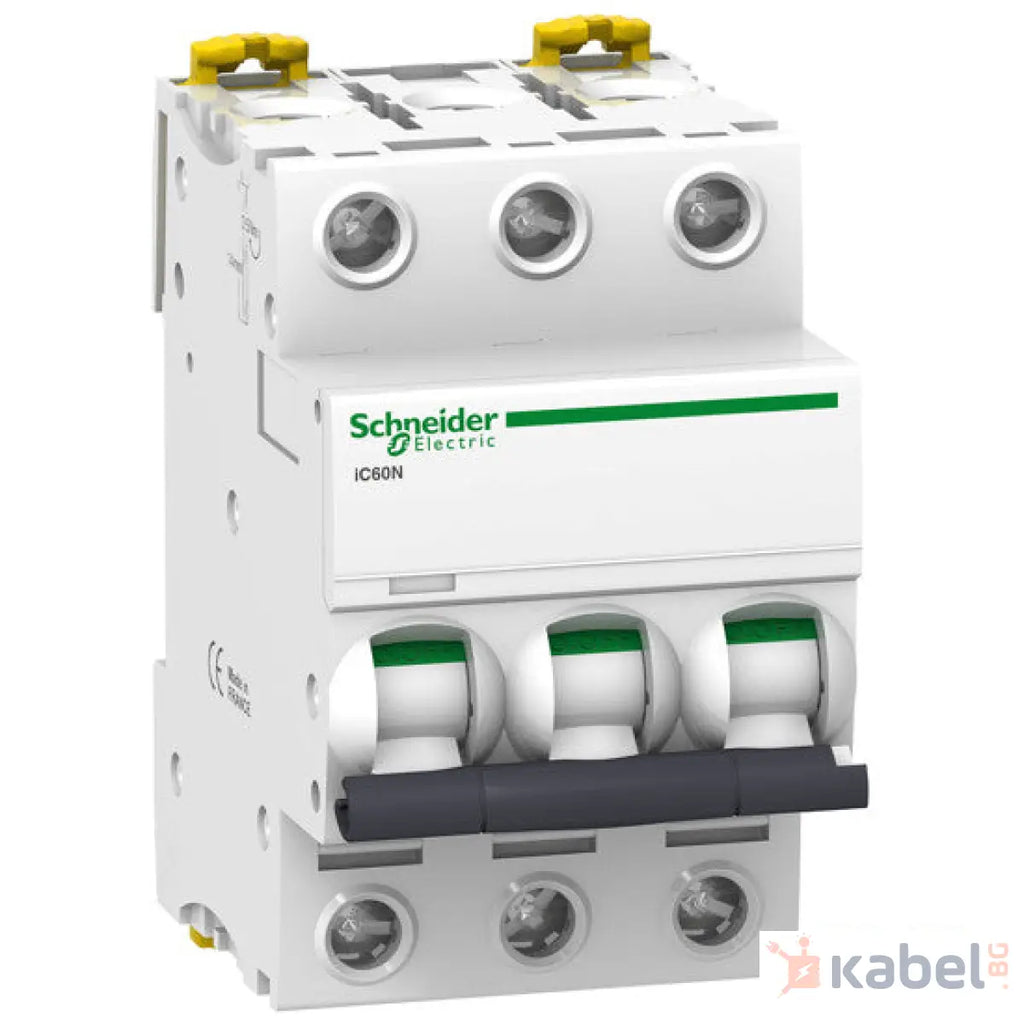

Миниатюрен автоматичен прекъсвач - 3P - 10A - крива D
Основни
Приложение на устройството
Дистрибуция
Обхват
Acti 9
Наименование на продукта
Acti9 iC60
Тип продукт или компонент
Миниатюрен прекъсвач
Съкратено наименование на устройството
IC60N
Брой полюси
3P
Брой защитени полюси
3
[In] номинален ток
10 A
тип на мрежата
DC AC
Техлнология изкючвателно устройство
Термо-магнитен
Крива
D
Изключвателна способност
6000 A Icn при 400 V AC 50/60 Hz в съответствие с EN/IEC 60898-1 36 kA Icu при 12...60 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 10 kA Icu при 380...415 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 20 kA Icu при 220...240 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 6 kA Icu при 440 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 36 kA Icu при 100...133 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 10 kA Icu при <= 180 V DC в съответствие с EN/IEC 60947-2
Категория за оползотворяване
Категория А в съответствие с EN 60947-2 Категория А в съответствие с IEC 60947-2
Възможност за изолация
Да в съответствие с EN 60898-1 Да в съответствие с EN 60947-2 Да в съответствие с IEC 60898-1 Да в съответствие с IEC 60947-2
Стандарти
EN 60898-1 IEC 60947-2 IEC 60898-1 EN 60947-2
Допълнителни устройства
Честота на мрежата
50/60 Hz
Магнитно изключване
12 x In +/- 20 %
Работна изключвателна възможност
15 kA 75 % в съответствие с EN 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 75 % в съответствие с EN 60947-2 - 380...415 V AC 50/60 Hz 4,5 kA 75 % в съответствие с EN 60947-2 - 440 V AC 50/60 Hz 15 kA 75 % в съответствие с IEC 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 75 % в съответствие с IEC 60947-2 - 380...415 V AC 50/60 Hz 4,5 kA 75 % в съответствие с IEC 60947-2 - 440 V AC 50/60 Hz 27 kA 75 % в съответствие с IEC 60947-2 - 12...133 V AC 50/60 Hz 27 kA 75 % в съответствие с EN 60947-2 - 12...133 V AC 50/60 Hz 6000 A 100 % в съответствие с EN 60898-1 - 400 V AC 50/60 Hz 6000 A 100 % в съответствие с IEC 60898-1 - 400 V AC 50/60 Hz 10 kA 100 % в съответствие с IEC 60947-2 - 125...180 V DC 10 kA 100 % в съответствие с EN 60947-2 - 125...180 V DC
[Ue] Номинално изолационно напрежение
500 V AC 50/60 Hz в съответствие с EN 60947-2 500 V AC 50/60 Hz в съответствие с IEC 60947-2
[Uimp] Устойчивост на импулсно напрежение
6 kV в съответствие с EN 60947-2 6 kV в съответствие с IEC 60947-2
