Harmony, Модулно реле за време, 8 A, 1 CO, 1 s..100 h, мултифункционално, 24 V DC / 24...240 V AC/DC

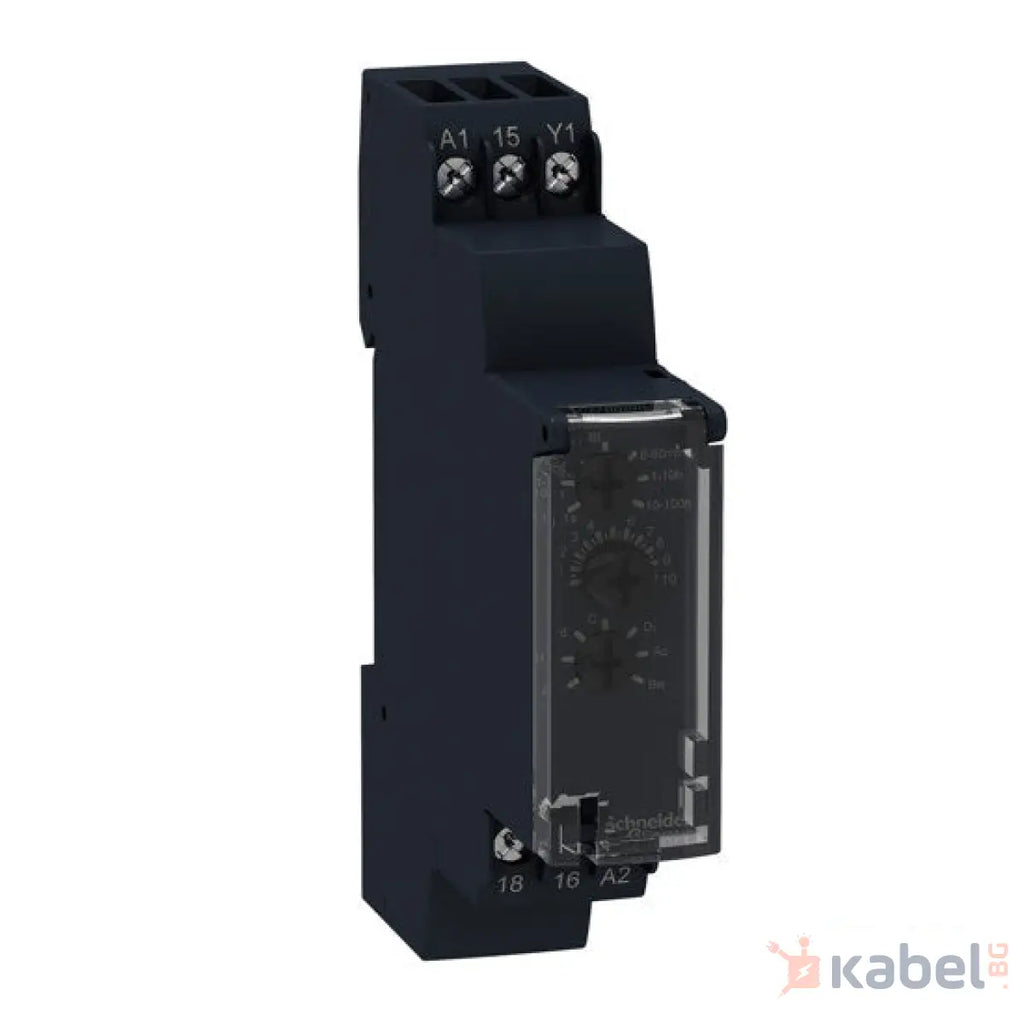

Това реле за време Harmony RE17R може да се настройва в диапазона от ,1 секунда до 1 часа, има номинален изходен ток 8 A, широк е 17,5 мм и може да се захранва с 24 V DC, от 24 V до 24 V AC. Освен това има 1 превключващ контакт тип SPDT (single pole double throw – еднополюсен с двоен ход). Притежава един от най-тънките форм-фактори на пазара, позволяващ гъвкав и лесен монтаж на DIN шина, и заема същото място като всяко модулно еднополюсно DIN устройство. Предлага също така херметизиращ се капак, лесни и прецизни настройки с ротационни тримери. Мултифункционален таймер за лесно интегриране в твърдо свързани логически схеми, идеален за модернизация на стари инсталации без използване на PLC.
Основни
| Гама на продукта |
Harmony Timer Relays |
| Тип продукт или компонент |
Модулно време реле |
| Тип дискретен изход |
Реле |
| Широчина |
17,5 mm |
| Съкратено наименование на устройството |
RE17R |
| тип време закъснение |
Power on-delay
On-delay and off-delay
Interval
Off-delay
Symmetrical flashing |
| Обхват на времево забавяне |
6...60 мин
1...10 ч
0.1...1 сек
1...10 сек
1...10 мин
10...100 ч
6...60 сек |
| Nominal output current |
8 A |
Допълнителни устройства
| Тип и състав на контактите |
1 C/O |
| Материал на контактите |
Cadmium free |
| Височина |
90 mm |
| Дълбочина |
72 mm |
| Тип управление |
Ключ лицев панел |
| [Us] номинално захранващо напрежение |
24...240 V AC 50/60 Hz
24 V DC |
| Граници на напрежението |
0.85...1.1 Us |
| Честота на захранването |
50...60 Hz +/- 5 % |
| release of input voltage |
10 V |
| Свързване - клеморед |
Винтови клеми, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) Твърд Без кабелен накрайник
Винтови клеми, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) Твърд Без кабелен накрайник
Винтови клеми, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) гъвкав С кабелен накрайник
Винтови клеми, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) гъвкав С кабелен накрайник |
| Затягащ момент |
0,6…1 N.m съответстващ на IEC 60947-1 |
| Housing material |
Самогасящ |
| Точност на повтаряне |
+/- 0.5 % в съответствие с IEC 61812-1 |
| отклонение на температурата |
+/- 0.05 %/°C |
| Voltage drift |
+/- 0.2 %/V |
| Setting accuracy of time delay |
+/- 10 % от пълна скала при 25 °C в съответствие с IEC 61812-1 |
| control signal pulse width |
100 ms with load in parallel Типичен
30 ms Типичен |
| Съпротивление на изолацията |
100 MOhm при 500 V DC в съответствие с IEC 60664-1 |
| Време за опресняване |
120 ms on de-energisation Типичен |
| Товаров фактор |
100 % |
| Консумация на енергия в VA |
0…32 VA при 240 V AC |
| максимална консумация на енергия в W |
0,6 W при 24 V DC |
| Минимален ток за превключване |
10 mA при 5 V DC |
| Максимален превключвателен ток |
8 A AC/DC |
| Максимално превключвателно напрежение |
250 V AC |
| Изключвателна способност |
2000 VA |
| operating frequency |
10 Hz |
| Електрическа устойчивост |
100000 cycles за резистивен (8 A при 250 V AC |
| Механична издръжливост |
10000000 cycles |
| Диелектрична якост |
2,5 kV 1 mA/1 minute 50 Hz в съответствие с IEC 61812-1 |
| [Uimp] Устойчивост на импулсно напрежение |
5 kV по време 1.2/50 µs |
| power on delay |
100 ms |
| Маркировка |
CE |
| Creepage distance |
4 kV/3 в съответствие с IEC 60664-1 |
| Данни за безопасност |
B10d = 270000
MTTFd = 296.8 години |
| Позиция за монтаж |
Всяка позиция in relation to normal vertical mounting plane |
| Монтажна подпора |
35 mm DIN шина в съответствие с IEC 60715 |
| Локална сигнализация |
LED индикатор за on steady: relay energised, no timing in progress
LED индикатор 80 % включено и 20 % изключено за flashing: timing in progress
LED индикатор 5 % включено и 95 % изключено за pulsing: relay de-energised, no timing in progress (except function Di-D, Li-L) |
| Налична функция |
A- Power on-delay relay-1 C/O
Ac- On-delay and off-delay relay w/ control signal-1 C/O
At- Power on-delay relay w/ pause/summation (Y1)-1 C/O
B- Single interval relay w/ control signal-1 C/O
Bw- Double interval relay w/ control signal-1 C/O
C- Off-delay relay w/ control signal-1 C/O
D- Symmetrical flashing relay (starting pulse-off)-1 C/O
Di- Symmetrical flashing relay (starting pulse-on)-1 C/O
H- Interval relay-1 C/O
Ht- Interval relay w/ pause/summation (Y1)-1 C/O |
| Нето тегло на продукта |
0,07 kg |
| Тип управление |
Without test button |
| Number of functions |
10 |
| Тип времезакъснение |
A, Ac, At, B, Bw, C, D, Di, H, Ht |
| Функционалност |
Мултифункционален |
| Код за съвместимост |
RE17 |
