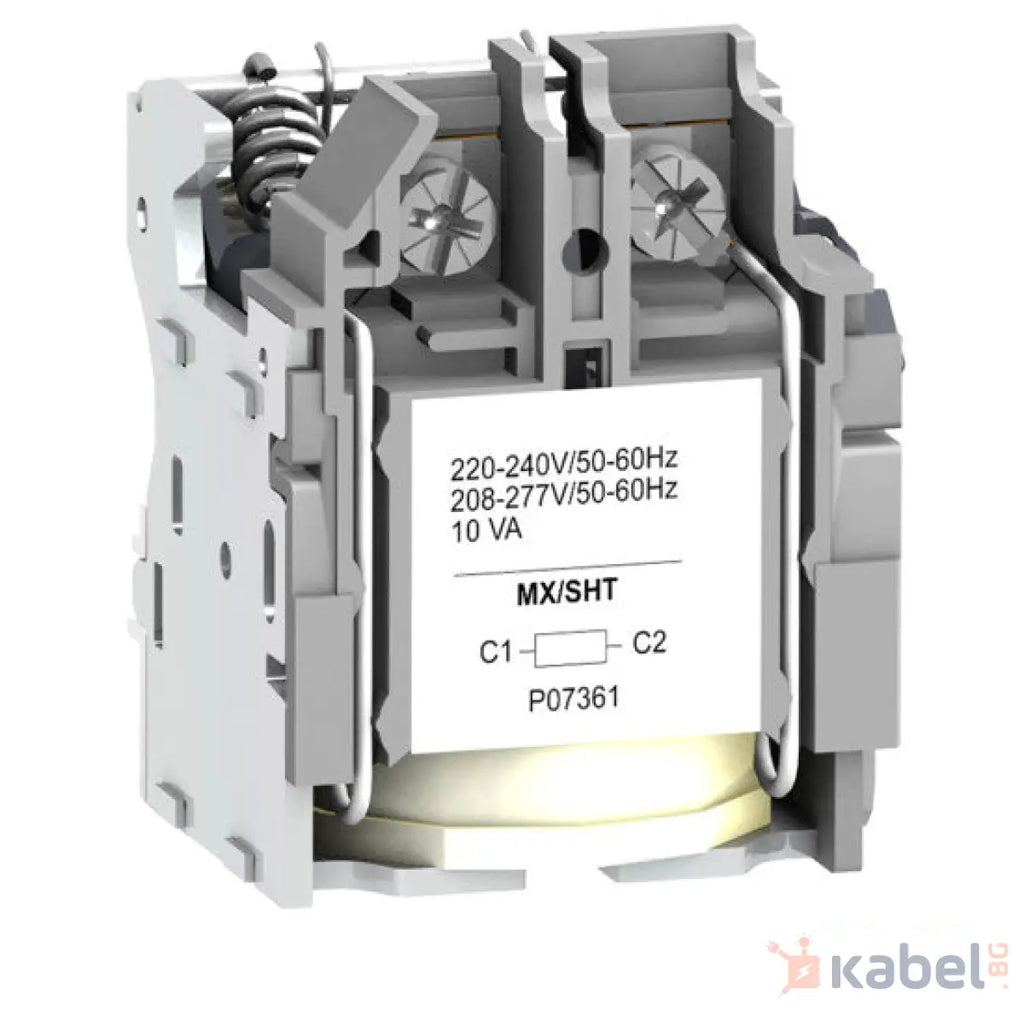

Аксесоар MX 220-240V50/60HZ 208-277V60HZ
Изключвател MX за монтаж на прекъсвачи Compact NSX, PowerPact Multistandard и EasyPact CVS. Номиналното напрежение е 220 до 240 VAC 50/60 Hz или 208 до 277 VAC 60 Hz. Спомагателен елемент, използван за аварийно изключване или отдалечени приложения за отваряне. Този допълнителен контакт отваря автоматичния прекъсвач, когато управляващото напрежение Un се повиши над 70% от номиналното си напрежение Un. Той е в съответствие със стандарта IEC 60947-2. Този аксесоар е за сертифициран прекъсвач UL Listed/CSA. Compact NSX, PowerPact Multistandard и EasyPact CVS могат да бъдат оборудвани с 1 MX или 1 MN спомагателен.
Основни
| Обхват |
ComPacT |
| Гама на продукта |
ComPact NSX100...250
ComPacT NSX100...250 new generation
ComPact NSX400...630
ComPacT NSX400...630 new generation
ComPact NSX100...250 DC
ComPacT NSX100...250 DC new generation
ComPact NSX100...250 DC PV
ComPacT NSX100...250 DC PV new generation
ComPact NSX400...630 DC
ComPacT NSX400...630 DC new generation
ComPact NSX400...630 DC PV
ComPacT NSX400...630 DC PV new generation |
| Съкратено наименование на устройството |
MX |
| Тип продукт или компонент |
Изключвателна бобина |
| Приложение на устройството |
Контрол |
| Тип освобождаване на напрежението |
Отваряща бобина
Shunt trip release |
| [Uc] Контролно напрежение |
220...240 V AC 50/60 Hz
208...277 V AC 60 Hz |
| Съвместимост на гамата |
ComPacT ново поколение (ComPacT NSX new generation)
ComPacT ново поколение (ComPacT NSX DC new generation)
ComPact (Compact NSX)
ComPact (ComPact NSX DC)
EasyPact (EasyPact CVS)
PowerPact (PowerPact Multistandard) |
Допълнителни устройства
| Operating threshold |
0.7...1.1 x Un отваряне |
| Време за реакция/отговор |
50 ms |
| Тип контролен сигнал |
Импулс
Поддържана |
| Продължителност на импулс |
>= 20 ms |
| Пускова мощност на захранването |
10 VA |
| Спомагателна свързваща клема |
Пружина 0,5…1,5 mm² (AWG 20...AWG 16) |
| Захват на проводника |
7 mm |
