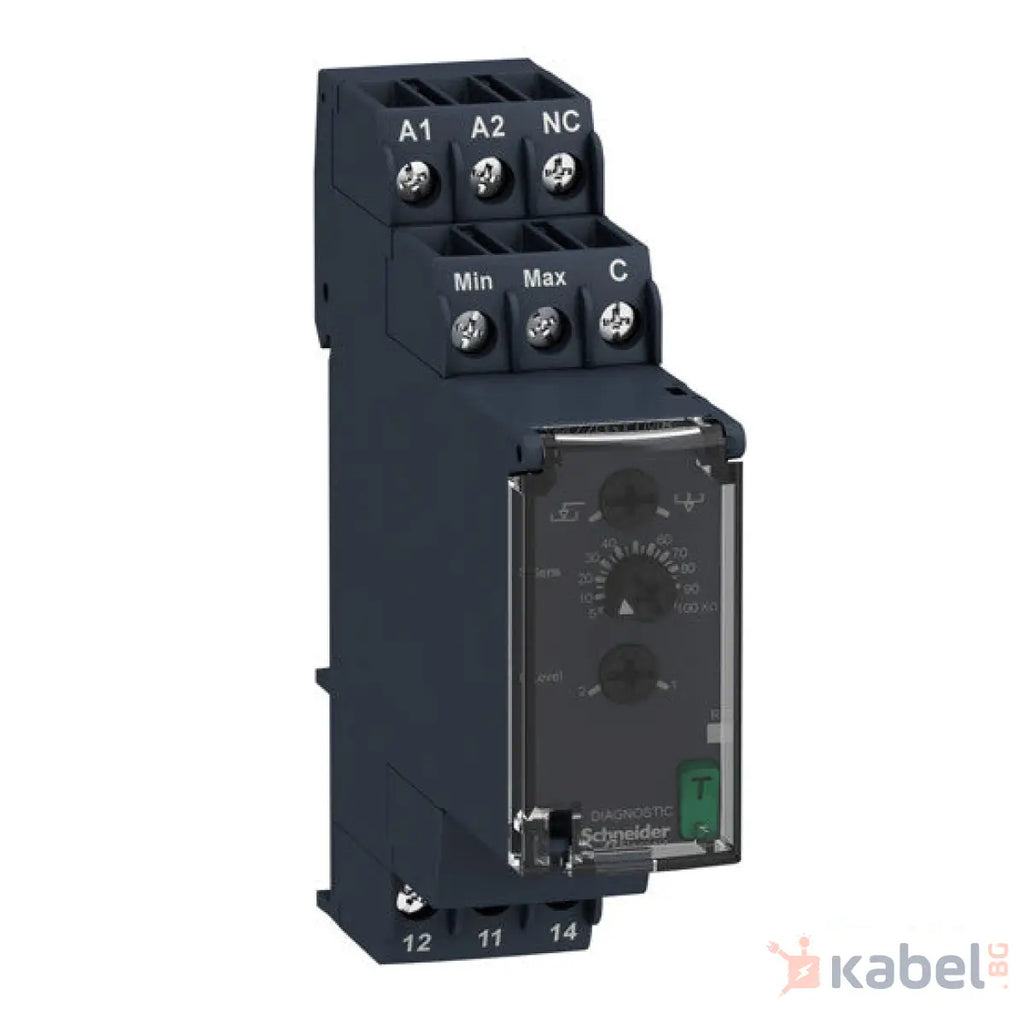

Реле за контрол на нивото RM22-L - 24..240 V AC/DC - 1 C/O
Това реле Harmony RM22-LG позволява мониторинг на контрола на нивото на течности в трифазни мрежи. Това модулно мултифункционално трифазно реле за контрол на нивото на течности е идеално за мониторинг на електрически стойности в индустриални и сградни контролни панели. Прилага се в широка гама от приложения за промишлена автоматизация, като подемна и опаковъчна техника, асансьори, текстилно производство, водоснабдяване. Притежава един от тънките форм-фактори на пазара с ширина 22,5 мм, позволяващ гъвкав и лесен монтаж на DIN шина, и заема същото място като всяко модулно еднополюсно DIN устройство. Предлага също така бутон за диагностика, херметизиращ се капак, лесни и прецизни настройки с винтови тримери. Осигурява автоматично управление на изключването и информация за неизправностите за потребителя за бърза идентификация и отстраняване на неизправностите. Многофункционален контролер за широк избор, избран в логически автоматизирани системи с твърда връзка, идеален за модернизация на стари инсталации без използване на PLC.
Основни
| Гама на продукта |
Harmony Control Relays |
| тип реле |
Level control relay |
| Тип продукт или компонент |
Level control relay |
| Име на реле |
RM22L |
| Relay monitored parameters |
Detection by resistive probes |
| time delay |
Без |
| Switching capacity in VA |
2000 VA |
| Минимален ток за превключване |
10 mA при 5 V DC |
| Максимален превключвателен ток |
8 A AC |
| Категория за оползотворяване |
AC-15 в съответствие с IEC 60947-5-1
DC-13 в съответствие с IEC 60947-5-1
AC-1 в съответствие с IEC 60947-4-1
DC-1 в съответствие с IEC 60947-4-1 |
| Тип и състав на контактите |
2 C/O |
Допълнителни устройства
| Максимално превключвателно напрежение |
250 V AC |
| [Un] rated nominal voltage |
24...240 V AC/DC 50/60 Hz, non self-powered |
| Лимит на захранващо напрежение |
20,4…264 V AC/DC |
| power consumption |
1,5 W DC |
| Output contacts |
2 C/O |
| Nominal output current |
8 A |
| delay at power up |
0,6 s |
| Maximum electrode voltage |
12 V AC |
| Maximum electrode current |
1 mA |
| Точност на повтаряне |
+/- 2 % за Времезакъснение |
| Measurement error |
< 1 % over the whole range with voltage variation
0.05 %/°C with temperature variation |
| Maximum cable distance between devices |
1000 m probe and delay |
| скала за чуствителност |
5...100 kOhm St (Standard Sensitivity) |
| Sensitivity adjustment |
5…100 % |
| Maximum supply current for sensors |
1 mA |
| Cable capacitance |
1 nF при HS (High Sensitivity) за probe cable
2,2 nF при St (Standard Sensitivity) за probe cable
4,7 nF при LS (Low Sensitivity) за probe cable |
| Категория на защита |
III в съответствие с IEC 60664-1 |
| Изолация |
Между захранване и измерване |
| Свързване - клеморед |
Винтови клеми, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) Твърд Без кабелен накрайник
Винтови клеми, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) гъвкав С кабелен накрайник
Винтови клеми, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) Твърд Без кабелен накрайник
Винтови клеми, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) гъвкав С кабелен накрайник |
| Затягащ момент |
0,6…1 N.m съответстващ на IEC 60947-1 |
| Housing material |
Самозагасяща се пластмаса |
| Монтажна подпора |
35 mm DIN шина в съответствие с IEC 60715 |
| Позиция за монтаж |
Всяка позиция |
| Електрическа устойчивост |
100000 cycles |
| Механична издръжливост |
10000000 cycles |
| Материал на контактите |
Cadmium free |
| обхват на измерване |
5...100 kOhm |
| Данни за безопасност |
B10d = 120000
MTTFd = 125.5 years |
| Широчина |
22,5 mm |
| Тип управление |
With test button |
| Нето тегло на продукта |
0,1 kg |
