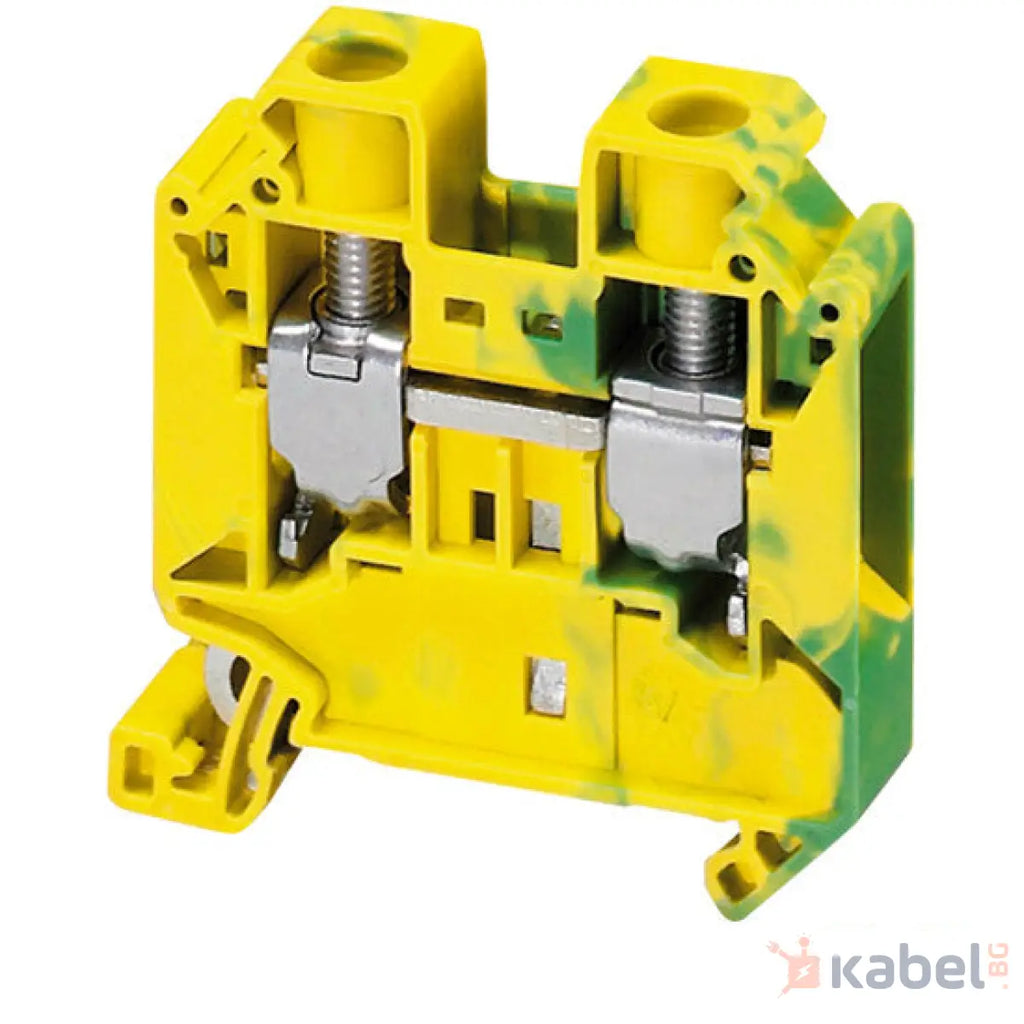

Винтови клеми Linergy - 16mm² 101A 1x1 с винт - зелен-жълт
Linergy TR е клемен блок за Linergy. Той принадлежи към заземителен клеморед с номинален напречен 16 mm². Има зелено-жълта повърхностна обработка. Монтаж чрез защракване и странично свързване с едно ниво 1x1 винтови клеми. Може да бъде свързван и разкачван с отвертка. Съвместим с табла за стоящ монтаж Prisma G, Prisma P, Pragma, PH, Prisma Pack, Spacial, Kaedra, TeSys. Продава се в комплект от 50 бр.. Температурата на околния въздух при работа е от -40 до 130 °C в съответствие с IEC 60216-1 и VDE 0304-T21. Сертифициран по различни стандарти (ATEX, CSA, cURus, DNV, GL, LR, VDE, IEC-Ex, EAC). Съвместим е с Green Premium (RoHS/REACH).
Основни
| Обхват |
Linergy |
| Наименование на продукта |
Linergy TR |
| Тип продукт или компонент |
Клемен блок |
| Съкратено наименование на устройството |
TRV |
| Вит блок клеми |
Protective earth |
| Terminal block level |
1 |
| Тип Монтаж |
Скоба |
| номинално напречно сечение |
16 mm² |
| дължина |
55,5 mm |
| Цвят |
Зелен-жълт |
| Количество в комплект |
Комплект от 50 |
Допълнителни устройства
| Широчина |
12,2 mm |
| Височина |
55 mm |
| Свързване - клеморед |
1 x Винтова клема: upstream
1 x Винтова клема: надолу по веригата |
| number of connections |
2 |
| свързваща позиция |
Sideways |
| Number of measurement input |
2 |
| Сечение на кабел |
1,5…25 mm², Твърд
1…16 mm², гъвкав с накрайник на кабела
1,5…25 mm², гъвкав без накрайник на кабела |
| Затягащ момент |
2,5…3 N.m |
| Захват на проводника |
14 mm |
| топ инструмент |
Connection: screwdriver
Disconnection: screwdriver |
| [In] номинален ток |
101 A в съответствие с EN/IEC 60947-7-1 |
| Материал |
Polyamide 6/6: insulating case |
| Dielectric loss |
0,01 при 1 MHz в съответствие с IEC 60250
0,01 при 1 MHz в съответствие с VDE 0303-T4 |
| Dielectric constant |
3,7 при 1 MHz |
| Resistivity |
10000 MΩ.m в съответствие с IEC 60093
10000 MΩ.m в съответствие с VDE 0303-T30 |
| Surface resistance |
1000 GΩ в съответствие с IEC 60093
1000 GΩ в съответствие с VDE 0303-T30 |
| Creep resistance |
500 CTI (> 400 kB) в съответствие с IEC 60093
500 CTI (> 400 kB) в съответствие с VDE 0303-T30 |
| Устойчивост на горене |
V0 0,8 mm в съответствие с UL 94 |
| Нето тегло на продукта |
46,85 g |
| Съвместимост на гамата |
Prisma G
Prisma P
Prisma PH
Prisma Pack
Spacial
Kaedra
Pragma
TeSys |
| Съвместимост на продуктите |
Spacial табла |
