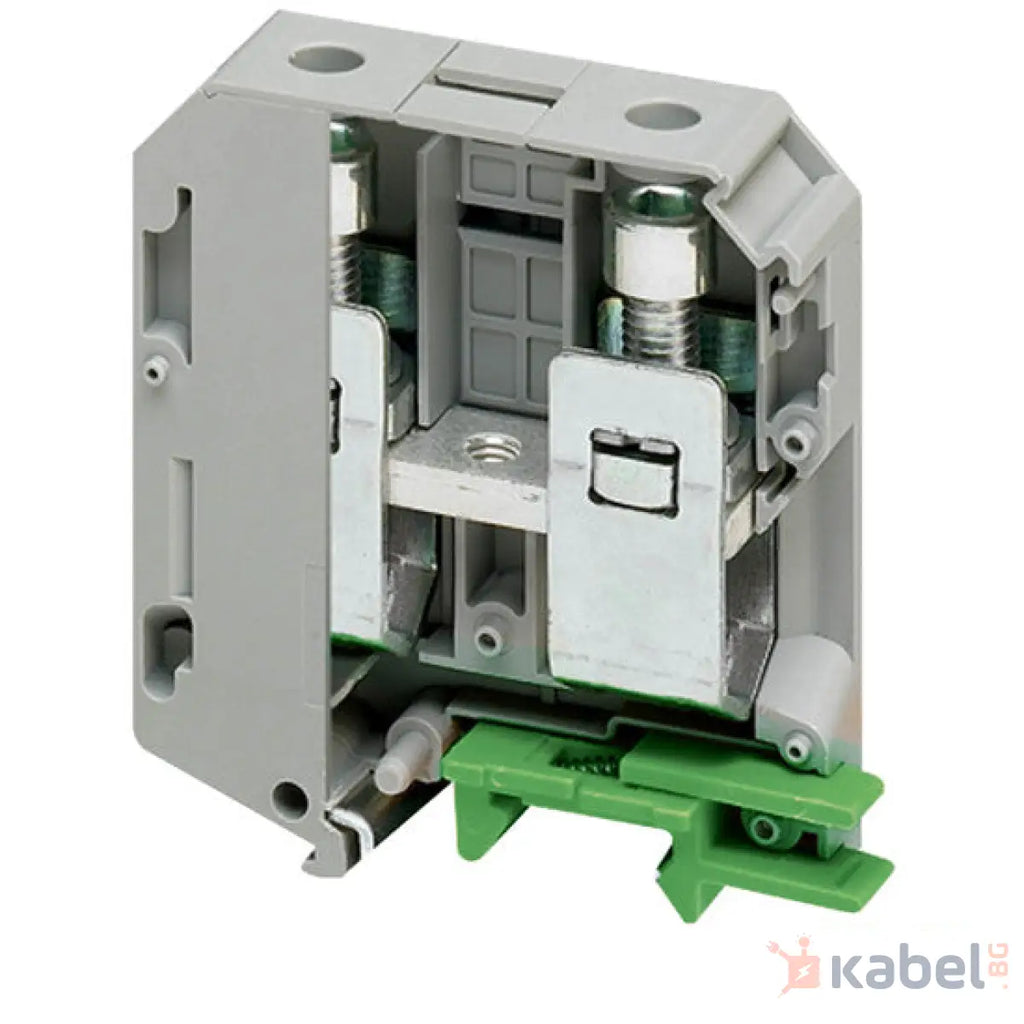

Linergy TR е клемен блок за Linergy. Той принадлежи към клеморед с номинално напречно сечение 70 mm². Номиналното работно напрежение е 600V, съответстващо на cUR, 1000V, съответстващо на CSA и 1000V, съгласно EN/IEC 60947-7-1. Номиналният ток е 192A, съответстващ на EN/IEC 60947-7-1 и 192A, съответстващ на CSA и cURus. Със сива повърхностна обработка. Монтаж чрез защракване и странично свързване с едно ниво 1x1 винтови клеми. Може да бъде свързван и разкачван с отвертка. Съвместим с табла за стоящ монтаж за Prisma G, Prisma P, Pragma, PH, Prisma Pack, Spacial, Kaedra, TeSys. Продава се на 10 единици. Температурата на околния въздух при работа е от -40 до 130 °C в съответствие с IEC 60216-1 и VDE 0304-T21. Сертифициран по различни стандарти (ATEX, CSA, cURus, DNV, GL, LR, VDE, IEC-Ex, EAC). Съвместим е с Green Premium (RoHS/REACH).
Основни
| Обхват |
Linergy |
| Наименование на продукта |
Linergy TR |
| Тип продукт или компонент |
Клемен блок |
| Съкратено наименование на устройството |
TRV |
| Допълнителни устройства и аксесоари |
Свързващи аксесоари |
| Вит блок клеми |
Passthrough |
| Terminal block level |
1 |
| Тип Монтаж |
Скоба |
| номинално напречно сечение |
70 mm² |
| дължина |
70,5 mm |
| Цвят |
Сив |
| Количество в комплект |
Комплект от 10 |
Допълнителни устройства
| Широчина |
20,3 mm |
| Височина |
87,5 mm |
| Свързване - клеморед |
1 x Винтова клема: upstream (M8)
1 x Винтова клема: надолу по веригата (M8) |
| number of connections |
2 |
| свързваща позиция |
Sideways |
| Number of measurement input |
1 |
| Сечение на кабел |
25…70 mm², Твърд С кабелен накрайник
25…70 mm², Твърд Без кабелен накрайник
25…70 mm², гъвкав С кабелен накрайник
16…95 mm², гъвкав Без кабелен накрайник |
| Затягащ момент |
8…10 N.m |
| Захват на проводника |
24 mm |
| топ инструмент |
Connection: screwdriver
Disconnection: screwdriver |
| [Ue] номинално работно напрежение |
1000 V в съответствие с EN/IEC 60947-7-1
1000 V CSA
600 V cURus |
| [In] номинален ток |
192 A в съответствие с EN/IEC 60947-7-1
192 A CSA
192 A cURus |
| Материал |
Polyamide 6/6: insulating case
Copper alloy: connector and screw
Copper alloy: commoning link
Chromium-nickel steel: пружина |
| Dielectric loss |
0,01 при 1 MHz в съответствие с IEC 60250
0,01 при 1 MHz в съответствие с VDE 0303-T4 |
| Dielectric constant |
3,7 при 1 MHz |
| Resistivity |
10000 MΩ.m в съответствие с IEC 60093
10000 MΩ.m в съответствие с VDE 0303-T30 |
| Surface resistance |
1000 GΩ в съответствие с IEC 60093
1000 GΩ в съответствие с VDE 0303-T30 |
| Creep resistance |
500 CTI (> 400 kB) в съответствие с IEC 60093
500 CTI (> 400 kB) в съответствие с VDE 0303-T30 |
| Устойчивост на горене |
V0 0,8 mm в съответствие с UL 94 |
| Нето тегло на продукта |
195 g |
| Съвместимост на гамата |
Prisma G
Prisma P
Prisma PH
Prisma Pack
Spacial
Kaedra
Pragma
TeSys |
| Съвместимост на продуктите |
Spacial табла |
