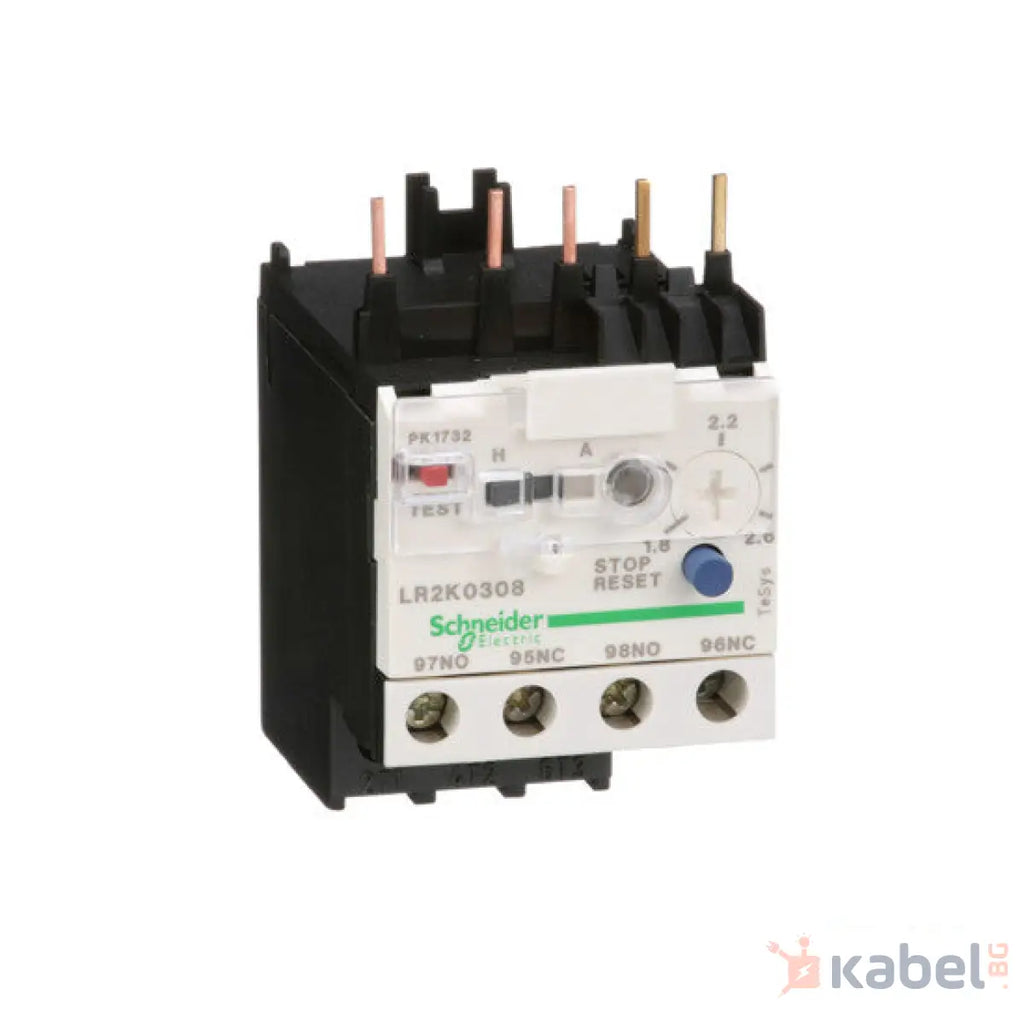

Термична Защита 1,8-2,6 А
Термично реле TeSys LRK, 2.6A/690V, обхват на термична настройка 1.8-2.6A, клас на изключване 10A, за защита на 3-фазни двигатели 0.75kW@400V. Диференциално устройство с откриване на загуба на фаза и на дисбаланс на товара. Осигурява скала за термално регулиране, ръчно нулиране, превключвател за тест и за симулиране на изключване, бутон за нулиране/спиране, индикатор за флаг и 2 допълнителни контакта 1NO+1NC за сигнализация при неизправност. Настройките са защитени с прозрачен капак, който може да се заключва чрез пломбиране. Свързване чрез винтови клеми, се свързва директно с долните клеми на 3-полюсни контактори LC1K06-K16. Монтаж на DIN шина, отделен от контактора, с използване на клемен блок LA7K0064 (да се поръча отделно). Сертифициран по различни стандарти (IEC, UL, CSA, CCC, EAC), съвместими с Green Premium (RoHs/Reach).
Основни
| Обхват |
TeSys |
| Наименование на продукта |
TeSys LRK |
| Тип продукт или компонент |
Differential thermal overload relay |
| Съкратено наименование на устройството |
LR2K |
| Приложение на релето |
Моторна защита |
| Съвместимост на продуктите |
LP4K
LC1K
LC7K
LP1K |
| тип на мрежата |
DC
AC |
| Клас на термично претоварване |
Class 10A в съответствие с IEC 60947-4-1 |
| Регулируема термозащита |
1,8…2,6 A |
| [Ue] Изолационно напрежение |
Електрическа верига: 690 V в съответствие с BS 4941
Електрическа верига: 690 V в съответствие с IEC 60947
Електрическа верига: 750 V в съответствие с VDE 0110 група C
Електрическа верига: 600 V в съответствие с CSA C22.2 No 14 |
Допълнителни устройства
| Честота на мрежата |
<= 400 Hz |
| Монтажна подпора |
Под контактор
Пластина, Със специфични аксесоари
Шина, Със специфични аксесоари |
| Спомагателни контакти |
1 NO + 1 NC |
| Номинален термичен ток |
6 A за Сигнализираща мрежа |
| [Ue] номинално работно напрежение |
<= 690 V за Електрическа верига
690 V AC AC-15 за Сигнализираща мрежа
250 V DC DC-13 за Сигнализираща мрежа |
| Номинален параметър на предпазителя |
6 A gG for Сигнализираща мрежа conforming to VDE 0660
6 A gG for Сигнализираща мрежа conforming to IEC 60947 |
| [Uimp] Устойчивост на импулсно напрежение |
6 kV |
| Топлинно отделяне на полюса |
2 W |
| Детекция при отпадане на фаза |
Да в съответствие с IEC 60947-4-1 |
| Локална сигнализация |
Индикатор за изключване (жълт) |
| Тип управление |
Червен Бутон: trip test function
Син Бутон: стоп и ръчно нулиране
Ключ: ръчно или автоматично Нулиране |
| Свързване - клеморед |
Самозатягащи се клеми 1кабел(и)1,5…4 mm²Твърд
Самозатягащи се клеми 2кабел(и)1,5…4 mm²Твърд
Самозатягащи се клеми 1кабел(и)0,75…4 mm²гъвкав без накрайник на кабела
Самозатягащи се клеми 2кабел(и)0,75…4 mm²гъвкав без накрайник на кабела
Самозатягащи се клеми 1кабел(и)0,34…2,5 mm²гъвкав с накрайник на кабела
Самозатягащи се клеми 2кабел(и)0,34…1,5 mm²гъвкав с накрайник на кабела |
| Затягащ момент |
1,3 N.m - наСамозатягащи се клеми - с отверткаPhilips No 2
1,3 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm
1,3 N.m - наСамозатягащи се клеми - с отверткаpozidriv No 2 |
| Височина |
58 mm |
| Широчина |
45 mm |
| Дълбочина |
65 mm |
| Нето тегло на продукта |
0,145 kg |
