Термични защити модел D 16 A 24A

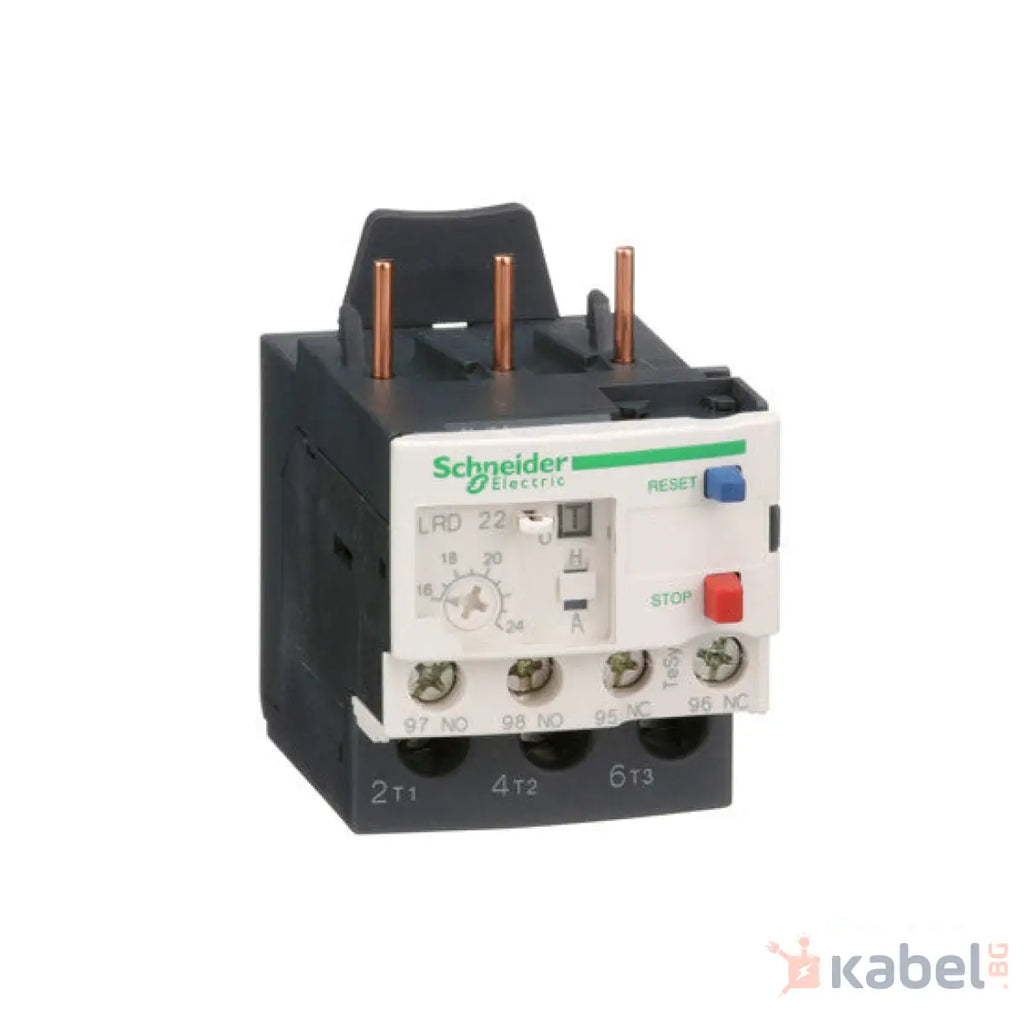

Термично реле TeSys LRD, 24A/690V, обхват на термична настройка 16-24A, клас на изключване 10A, за защита на 3-фазни двигатели 11kW@400V. Диференциално устройство с фазова повреда (загуба). Осигурява термична настройка, ръчно нулиране, превключвател-селектор за изпитване и симулиране,бутони за изключване и нулиране, индикатор за флаг и 2 допълнителни контакта 1NO+1NC за сигнализация при повреда. Настройките са защитени с прозрачен капак, който може да се заключва чрез пломбиране. Свързване чрез винтови клеми, се свързва директно с долния край на 3-полюсни контактори LC1D25-D38. Монтаж на DIN шина или винтово фиксиране, разделени от контактора, с използване на клеморед LD7B106 (да се поръча отделно). Сертифициран по различни стандарти (IEC, UL, CSA, CCC, EAC, ATEX, Marine), в съответствие с Green Premium (RoHs/Reach).
Основни
| Обхват |
TeSys
TeSys Deca |
| Наименование на продукта |
TeSys LRD
TeSys Deca |
| Тип продукт или компонент |
Differential thermal overload relay |
| Съкратено наименование на устройството |
LRD |
| Приложение на релето |
Моторна защита |
| Съвместимост на продуктите |
LC1D25
LC1D32
LC1D38 |
| тип на мрежата |
DC
AC |
| Клас на термично претоварване |
Class 10A в съответствие с IEC 60947-4-1 |
| Регулируема термозащита |
16…24 A |
| [Ue] Изолационно напрежение |
Електрическа верига: 600 V в съответствие с CSA
Електрическа верига: 600 V в съответствие с UL
Електрическа верига: 690 V в съответствие с IEC 60947-4-1 |
Допълнителни устройства
| Честота на мрежата |
0...400 Hz |
| Монтажна подпора |
Пластина, Със специфични аксесоари
Шина, Със специфични аксесоари
Под контактор |
| Праг на задействане |
1.14 +/- 0.06 Ir в съответствие с IEC 60947-4-1 |
| Спомагателни контакти |
1 NO + 1 NC |
| Номинален термичен ток |
5 A за Сигнализираща мрежа |
| Допустим ток |
1,5 A при 240 V AC-15 за Сигнализираща мрежа
0,1 A при 250 V DC-13 за Сигнализираща мрежа |
| [Ue] номинално работно напрежение |
690 V AC 0...400 Hz за Електрическа верига в съответствие с IEC 60947-4-1 |
| Номинален параметър на предпазителя |
4 A gG for Сигнализираща мрежа
4 A BS for Сигнализираща мрежа |
| [Uimp] Устойчивост на импулсно напрежение |
6 kV |
| Детекция при отпадане на фаза |
0 |
| Тип управление |
Червен Бутон: Стоп
Син Бутон: Нулиране |
| Температурна компенсация |
-20…60 °C |
| Свързване - клеморед |
Контролна верига: Самозатягащи се клеми 2 1…2,5 mm² гъвкав без накрайник на кабела
Контролна верига: Самозатягащи се клеми 2 1…2,5 mm² гъвкав с накрайник на кабела
Контролна верига: Самозатягащи се клеми 2 1…2,5 mm² Твърд
Електрическа верига: Самозатягащи се клеми 1 1,5…10 mm² гъвкав без накрайник на кабела
Електрическа верига: Самозатягащи се клеми 1 1…6 mm² гъвкав с накрайник на кабела
Електрическа верига: Самозатягащи се клеми 1 1,5…10 mm² Твърд |
| Затягащ момент |
Контролна верига: 1,7 N.m - наСамозатягащи се клеми
Електрическа верига: 2,5 N.m - наСамозатягащи се клеми |
| Височина |
66 mm |
| Широчина |
45 mm |
| Дълбочина |
70 mm |
| Нето тегло на продукта |
0,124 kg |
