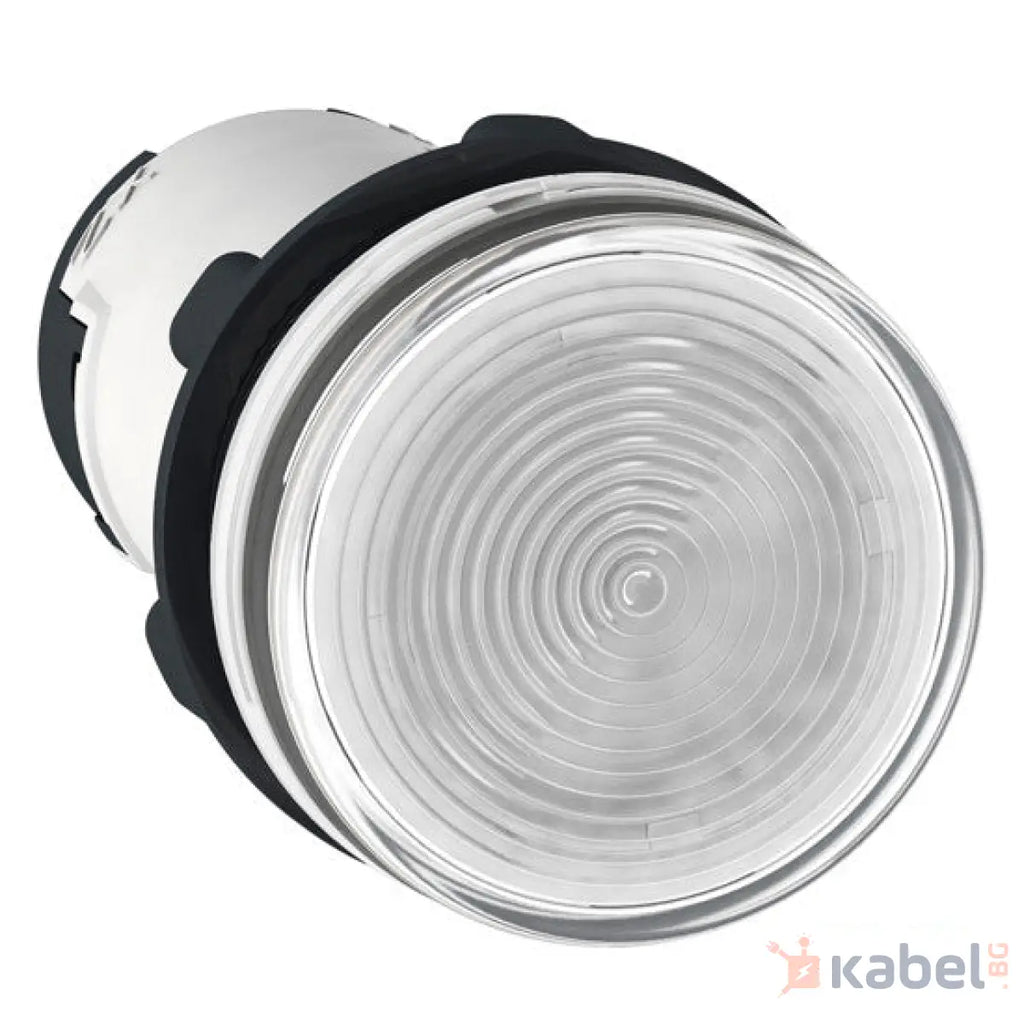

Harmony XB7, Сигнална лампа, Монолитна, пластмаса, прозрачна, 22 мм, леща за BA9s крушка, <= 250 V
Основни
Гама на продукта
Harmony XB7
Тип продукт или компонент
Пилотна лампа
Съкратено наименование на устройството
XB7
Диаметър на монтаж
22 mm
Минимилано доставно количество
10
Допълнителна информация
With plain lens
Източник на светлина
Incandescent (bulb not included)
Представяне на устройството
Monolithic product
Допълнителни устройства
Височина
29 mm
Широчина
29 mm
Дълбочина
54 mm
Описание на клеморед ISO n°1
(X1-X2)PL
Нето тегло на продукта
0,018 kg
Категория на защита
Клас II в съответствие с IEC 60536
Монтиране на устройство
Присъединителен отвор - диаметър: 22,5 mm 22.3 +0.4/0 в съответствие с IEC 60947-5-1
С фиксиран център
>= 30 x 40 mm (Спомагателен панел) метал - Дебелина: 1…6 mm >= 30 x 40 mm (Спомагателен панел) пластмаса - Дебелина: 2…6 mm
Начин на монтаж
С гайка под главата: 2…2,4 N.m
Форма на сигнализираща глава
Кръгла
Капачка или цвят на бленда
Свободно
Свързване - клеморед
Faston connectors, размер на връзката: 6.35 x 0.8 mm съответстващ на IEC 60947-1 Forked type tag connectors, размер на връзката: 6.5 mm съответстващ на IEC 60947-1 Самозатягащи се клеми, <= 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1 Самозатягащи се клеми, 1 x 0.22...2 x 2.5 mm² Без кабелен накрайник съответстващ на IEC 60947-1
Затягащ момент
0,8…1,2 N.m съответстващ на IEC 60947-1
Вид глава на болт
Кръст съвместим с JIS No 1 Кръст съвместим с Philips no 1 Кръст съвместим с pozidriv No 1 С наклон съвместим с Плосък Ø 4 mm С наклон съвместим с Плосък Ø 5.5 mm
[Ue] Изолационно напрежение
250 V Ниво на замърсяване 3) в съответствие с IEC 60947-1
