DIN VDE 0276 – 603 и DIN VDE 0276-627;
HD 603 S1 и HD 627 S1; IEC 60502
ПРИЛОЖЕНИЕ
В електроцентрали, подстанции, промишлени и битови инста- лации, улично осветление, разпределителни
мрежи и др. За монтаж на открито, на закрито, под земята и във вода, при необходимост
от механическа защита и защита срещу случаен контакт при настъпили повреди.
Разрешава се концентричния проводник да се използва като неутрала (N), заземителен (PE) или
защитен проводник (PEN).Разрешено е също да се използва като екран, например свързана със земя
защита при допир.
За номинално напрежение U0/U – 0,6/1 kV, с честота 50 Hz.

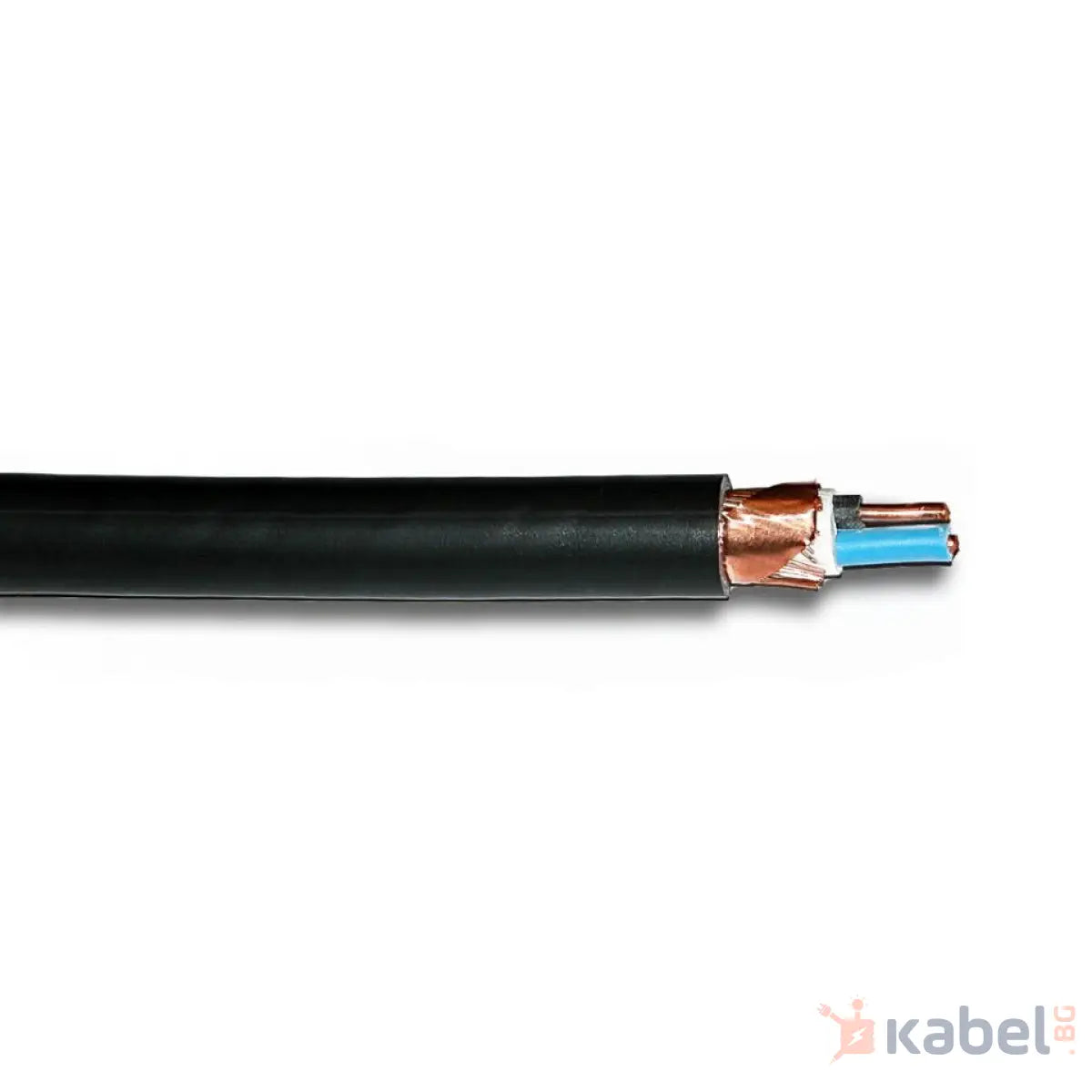

Конструкция – съгласно DIN VDE 0276 част 603 и 627

- Токопроводими медни плътни или многожични жила с клас на гъвкавост 1 или 2, съгласно DIN VDE 0295.
- Изолация на жилата от PVC компаунд, тип DIV4 по HD 383.1. (VDE 0276).
- Вътрешна обвивка – от ленти или екструдирана.
- Концентричен проводник от кръгли медни жици и една или две медни ленти.
- Разделителен слой от полимерна лента.
- Външна обвивка от PVC компаунд, тип DMV5 по HD 603.1.(VDE 0276)- черна.
ОСНОВНИ ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ:
Цветна маркировка на жилата, съгласно VDE 0293:
1-жилни – черен;
2-жилни – черен , син;
3-жилни – черен, син, кафяв;
4-жилни – черен, син, кафяв, черен;
5-жилни – черен, син, кафяв, черен, черен;
6 и повече жила – черен с бяла цифрова маркировка на жилата и едно жълтозелено жило във външния повив.
- Максимално допустима продължителна температура на жилата + 700С.
- Максимално допустима температура в режим на к.с. с продължителност до 5 сек. + 1600 C.
- Монтаж при температура не по-ниска от -50С.
- Температура на експлоатация и съхранение от -300С до + 500С.
- Електрическо съпротивление на изолацията при 20о C min 1.1013W.cm.
- Изпитвателно напрежение:
4 kV AC, 50 Hz;
12 kV DС.
- Минимален радиус на огъване при монтаж:
за едножилни – 15 Dk;
за многожилни – 12 Dk.
- Максимално допустимо усилие на опън при полагане:
50 N/mm2 x n x S, където:
n – брой на жилата
S – сечение на жилото в mm2.
СПЕЦИАЛНИ ХАРАКТЕРИСТИКИ
Неразпространение на горенето:
– DIN VDE 0472 част 804 клас B;
– IEC 60332-1.
Обвивка устойчива на слънчева радиация (UV лъчи).
ЗАБЕЛЕЖКИ:
1. Допустимото токово натоварване е определено по IEC 60287 при:
1.1. Кабели, положени във въздух:
– максимална температура на жилото +70°С;
– температура на околната среда +30°С.
1.2. Кабели положени в земя:
– максимална температура на жилото +70°С;
– температура на околната среда +20°С;
– дълбочина на полагане 0,7 m;
– топлинно съпротивление на почвата 1° К.m/W (средно влажна почва).
2. Обозначение на формата на жилото:
re – кръгло плътно;
rm – кръгло многожично уплътнено;
sm – секторно многожично уплътнено.
СВОЙСТВА
|
|

|

|
Неразпространяващи горенето
|
Механична устойчивост
|
Устойчивост на UV лъчи
|
Конструкция
|
Марка
|
Бр. жила
|
Диаметър mm
|
Напрежение
|
Стандарт
|
NYCY
|
1
|
1.5 ÷ 35
|
0.6/1 kV
|
VDE 0276-603
(до 5 жила)
|
2
|
1.5 ÷ 50
|
3,4
|
1.5 ÷ 240
|
VDE 0276-603
(до 5 жила)
|
7,8,10,12,
14,16,19
|
1.5 ÷ 4.0
|
20,21,24,
27,30,37
|
1.5; 2.5
|
УСЛОВИЯ НА ПОЛАГАНЕ
|
|

|
|
|
|
В земя
|
На открито
|
При влага
|
В тръби и тунели
|
Мин.температура на полагане – 50С
|
ХАРАКТЕРИСТИКИ
|
|

|
|

|

|
Мин.радиус на огъване
за едножилни 15Dk
за многожилни 12Dk
|
Стандарт
DIN VDE 0276 – 603
и 0276 – 627
|
Изпитатвателно напрежение
4 kV
|
Работен температурен диапазон
-300С до + 500С
|
Устойчивост на електромагнитни полета
|
