Описание
КАБЕЛИ СИЛОВИ С PVC ИЗОЛАЦИЯ, ОБВИВКА ОТ ПОЛИЕТИЛЕН и Al ЖИЛА, ЗА НОМИНАЛНО НАПРЕЖЕНИЕ U0/U – 0,6/1 kV
DIN VDE 0276-603 част 603,
HD 603 S1; IEC 60502
СЪОТВЕТСТВИЕ
САВТ-с, САВТТ БДС 16291-85
NAYY DIN VDE 0276-603;
HD 603 S1
ПРИЛОЖЕНИЕ
В електроцентрали, подстанции, промишлени предприятия, разпределителни мрежи и др. За неподвижно полагане в помещения, канали, тунели, шахти, на открито, под земята и във вода, без механични натоварвания.
За номинално напрежение Uo/U- 0,6/1kV с честота 50 Hz.
ОСНОВНИ ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ
Цветна маркировка на жилата съгласно HD 308 S2:
1-жилни – по поръчка;
2-жилни – син, кафяв;
3-жилни – кафяв, черен, сив или жълтозе-
лен, син, кафяв;
4-жилни – син, кафяв, черен, сив или жъл-
тозелен, кафяв, черен, сив;
5-жилни – син, кафяв, черен, сив, черен или
жълтозелен, син, кафяв, черен, сив.
Oзначения: NAY2Y-0 без жълтозелено жило;
NAY2Y-J с жълтозелено жило.
Макс. допустима работна температура на жилата +70°С.
Максимално допустима температура в режим на к.с. с про-
дължителност до 5 sec. +160°C.
Монтаж при температура не по-ниска от – 5°C.
Температура на експлоатация и съхранение от -30°С до +50°С.
Електрическото съпротивление на изолацията при 20°C
не по-ниско от 1.1013Ω.cm.
Изпитвателно напрежение:
– 4 kV AC, 50 Hz, 5 min;
– 12 kV DC.
Минимален радиус на огъване при монтаж:
– за едножилни – 15 Dk;
– за многожилни – 12 Dk.
Максимално допустимо усилие на опън при полагане – N:
30 N/mm2 x n x S, където:
n – брой на жилата;
S – сечение на жилото в mm2.

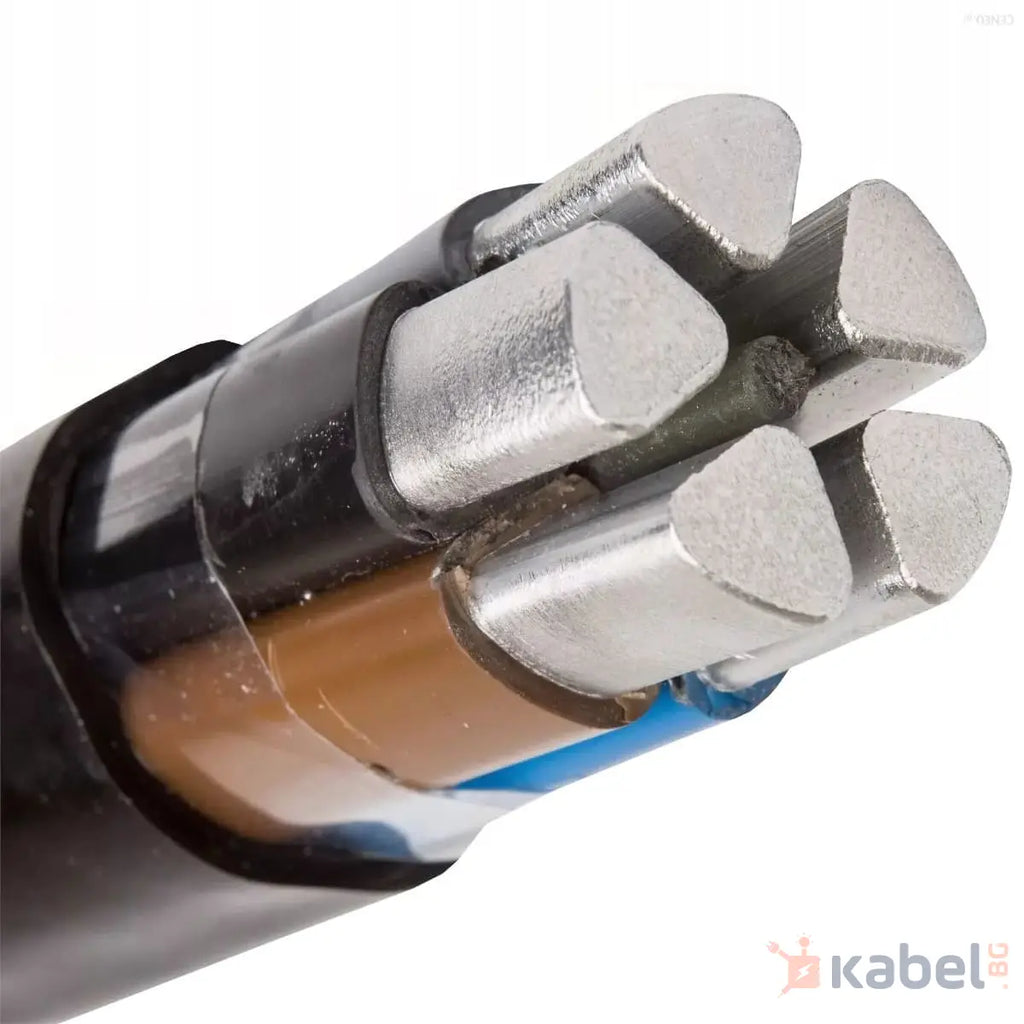

КОНСТРУКЦИЯ – СЪГЛАСНО DIN VDE 0276-603;
HD 603 S1; IEC 60502
1. Tокопроводими Al плътни или многожични жила с клас на гъвкавост 1 или 2 по HD 383.
2. Изолация на жилата от PVC компаунд тип DIV 4 по HD 603.1.
3. Вътрешна обвивка върху концентрично усуканите жила от екструдиран невулканизиран каучуков компаунд.
4. Външна обвивка от полиетилен с висока плътност (HDPE) тип DMP2 – черна
СПЕЦИАЛНИ ХАРАКТЕРИСТИКИ
Неразпространение на горенето по:
– DIN VDE 0472 част 804 клас В; IEC 60332 – 1
Обвивка устойчива на слънчева радиация (UV лъчи).
|
ЕЛЕКТРИЧЕСКИ ХАРАКТЕРИСТИКИ |
|||
|
Сечение на жилото |
Ел.съпротивление на жилото при 20°С, min |
Допустим ток при трилистно разположение на жилата |
|
|
в земя |
във въздух |
||
|
mm2 |
Ω/кm |
A |
A |
|
25 |
1,200 |
106 |
85 |
|
35 |
0,868 |
128 |
105 |
|
50 |
0,641 |
150 |
127 |
|
70 |
0,443 |
186 |
165 |
|
95 |
0,320 |
220 |
205 |
|
120 |
0,253 |
250 |
235 |
|
150 |
0,206 |
282 |
270 |
|
185 |
0,164 |
320 |
315 |
|
240 |
0,125 |
375 |
375 |
|
300 |
0,100 |
425 |
440 |
|
400 |
0,0778 |
485 |
515 |
|
500 |
0,0605 |
555 |
600 |
ЗАБЕЛЕЖКИ:
1. Допустимото токово натоварване е определено по IEC 60287 при:
1.1. Кабели, положени във въздух:
– максимална температура на жилото +70°С;
– температура на околната среда +30°С.
1.2. Кабели положени в земя:
– максимална температура на жилото +70°С;
– температура на околната среда +20°С;
– дълбочина на полагане 0,7 m;
– топлинно съпротивление на почвата 1° К.m/W (средно влажна почва).
2. Обозначение на формата на жилото:
re – кръгло плътно;
rm – кръгло многожично уплътнено;
se – секторно плътно.
sm – секторно многожично уплътнено
