| Нето тегло на продукта |
0,011 kg |
| Тип и състав на контактите |
1 NO |
| Вкл при положителен сигнал |
Без |
| Работен цикъл |
2,6 mm (NO changing electrical state)
4,3 mm (Общо расцтояние) |
| Работен натиск |
2,3 N NO changing electrical state |
| Механична издръжливост |
10000000 cycles |
| Затягащ момент |
0,8…1,2 N.m съответстващ на IEC 60947-1 |
| Вид глава на болт |
Кръст съвместим с pozidriv No 1
С наклон съвместим с Плосък Ø 4 mm
С наклон съвместим с Плосък Ø 5.5 mm |
| Материал на контактите |
Сребърна сплав (Ag/Ni) |
| Защита от късо съединение |
10 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1 |
| Номинален термичен ток |
10 A съответстващ на IEC 60947-5-1 |
| [Ue] Изолационно напрежение |
600 V Ниво на замърсяване 3) в съответствие с IEC 60947-1 |
| [Uimp] Устойчивост на импулсно напрежение |
6 kVв съответствие сIEC 60947-1 |
| Номинален работен ток |
3 A at 240 V, AC-15, A600 в съответствие с IEC 60947-5-1
6 A at 120 V, AC-15, A600 в съответствие с IEC 60947-5-1
0,1 A at 600 V, DC-13, Q600 в съответствие с IEC 60947-5-1
0,27 A at 250 V, DC-13, Q600 в съответствие с IEC 60947-5-1
0,55 A at 125 V, DC-13, Q600 в съответствие с IEC 60947-5-1
1,2 A at 600 V, AC-15, A600 в съответствие с IEC 60947-5-1 |
| Електрическа устойчивост |
1000000 cycles, AC-15, 2 A at 230 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C
1000000 cycles, AC-15, 3 A at 120 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C
1000000 cycles, AC-15, 4 A at 24 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C
1000000 cycles, DC-13, 0,2 A at 110 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C
1000000 cycles, DC-13, 0,5 A at 24 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C |
| Монтаж на блок |
За преден монтаж |
| Electrical composition code |
C1 (количество <= 9)
C2 (количество <= 7)
C3 (количество <= 6)
C4 (количество <= 4)
C5 (количество <= 5)
C6 (количество <= 3)
C7 (количество <= 4)
C8 (количество <= 2)
C9 (количество <= 3)
C12 (количество <= 6)
M1 (количество <= 6)
M2 (количество <= 4)
M3 (количество <= 4)
M5 (количество <= 2)
M6 (количество <= 2)
M7 (количество <= 6)
M8 (количество <= 4)
M9 (количество <= 2)
SF1 (количество <= 3)
SF2 (количество <= 2)
MF1 (количество <= 2)
MF2 (количество <= 2)
C10 (количество <= 2)
M4 (количество <= 2)
C13 (количество <= 1) |
| Представяне на устройството |

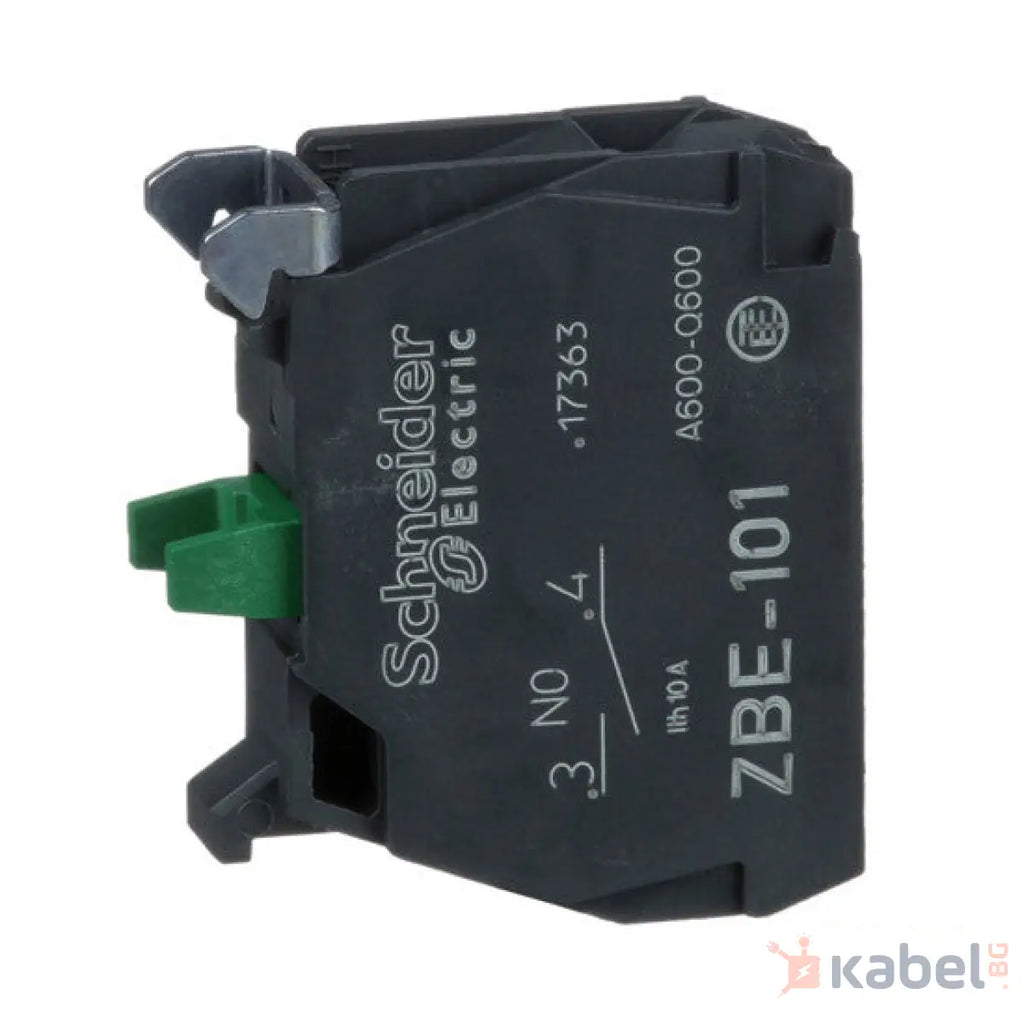

Основен елемент |
