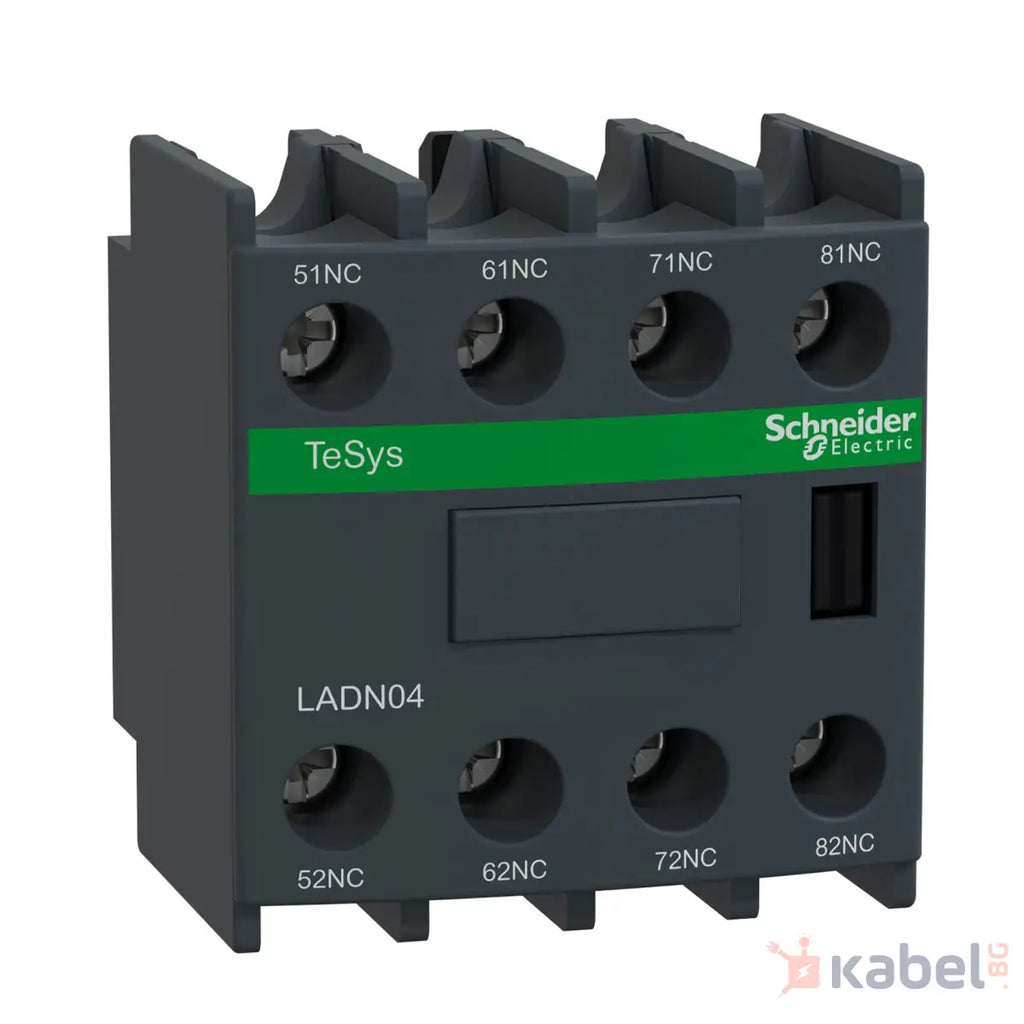

TeSys D LC1D TeSys D CAD TeSys F LC1F TeSys F CR1F TeSys Deca CAD TeSys Deca LC1D
Място на монтаж
Преден панел
Контакти
4 NC
Contacts operation
Мигновен
[Ue] номинално работно напрежение
690 V AC 25...400 Hz
Номинален работен ток
6 A at 120 V AC-15 1,04 A at 690 V AC-15 0,55 A at 125 V DC-13 0,1 A at 600 V DC-13
[Ue] Изолационно напрежение
690 V в съответствие с IEC 60947-5-1 600 V в съответствие с UL 600 V в съответствие с CSA
Номинален термичен ток
10 A (at 60 °C)
Стандарти
EN/IEC 60947-5-1 UL 60947-5-1 CSA C22.2 No 60947-5-1 GB/T 14048.5
Продуктови сертификати
CB UL CSA CCC EAC UKCA
Допълнителни устройства
Номинален действащ ток на претоварване
140 A AC conforming to IEC 60947-5-1 250 A DC conforming to IEC 60947-5-1
Допустим рейтинг за кратко време
100 A 1 s 120 A 500 ms 140 A 100 ms
Тип защита
Предпазител gG 10 A
Механична издръжливост
30 Mcycles
Минимален ток за превключване
5 mA
Минимално напрежение при превключване
17 V
Време без припокриване
1,5 ms При изключване на захранването без припокриване между NC и NO контакт 1,5 ms При захранване без припокриване между NC и NO контакт
Съпротивление на изолацията
> 10 MOhm
Свързване - клеморед
Самозатягащи се клеми 1кабел(и)1…4 mm²гъвкав с накрайник на кабела Самозатягащи се клеми 1кабел(и)1…4 mm²гъвкав без накрайник на кабела Самозатягащи се клеми 2кабел(и)1…2,5 mm²гъвкав с накрайник на кабела Самозатягащи се клеми 2кабел(и)1…4 mm²гъвкав без накрайник на кабела Самозатягащи се клеми 1кабел(и)1…4 mm²твърд без накрайник на кабела Самозатягащи се клеми 2кабел(и)1…4 mm²твърд без накрайник на кабела
Затягащ момент
1,7 N.m - с отверткаПлосък Ø 6 mm 1,7 N.m - с отверткаPhilips No 2 1,7 N.m - с отверткаpozidriv No 2
