| Обхват | TeSys TeSys Deca |
|---|---|
| Наименование на продукта | TeSys Deca |
| Тип продукт или компонент | Спомагателен контактен блок |

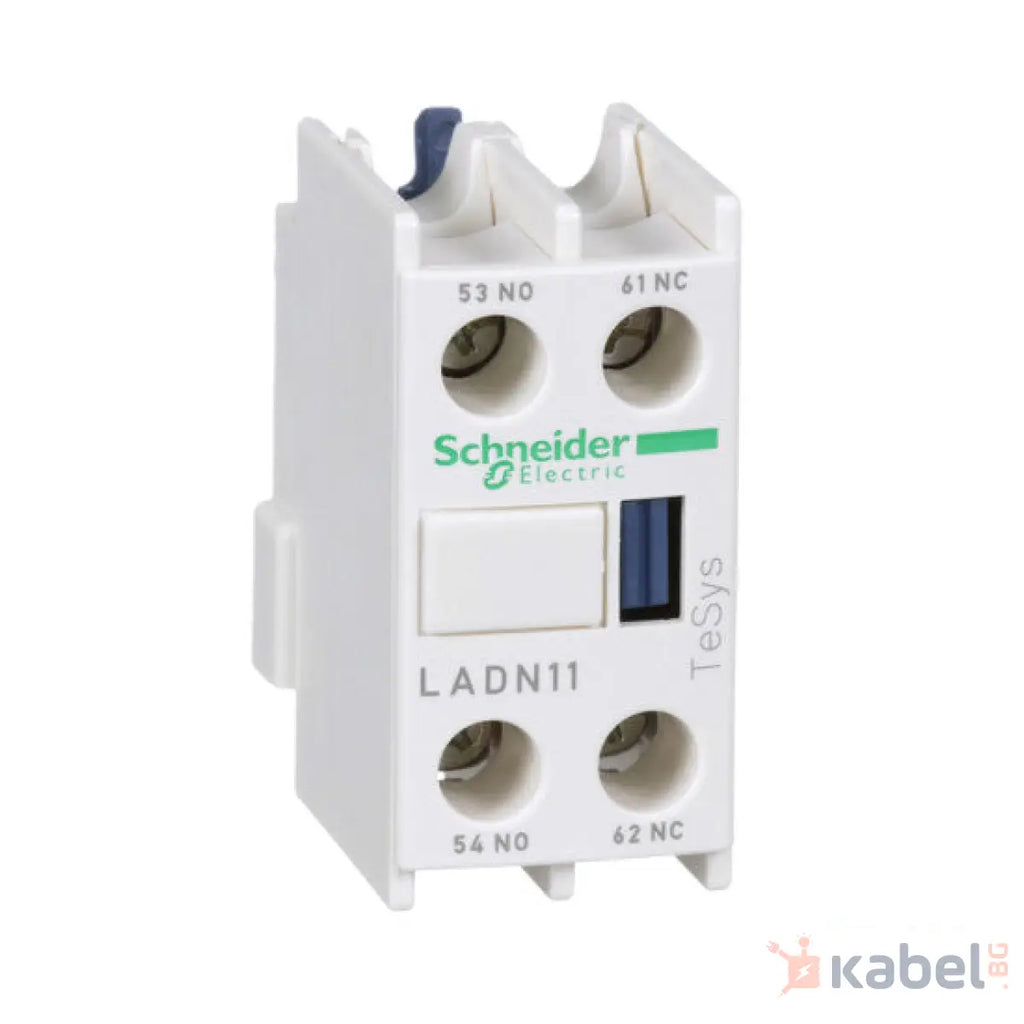

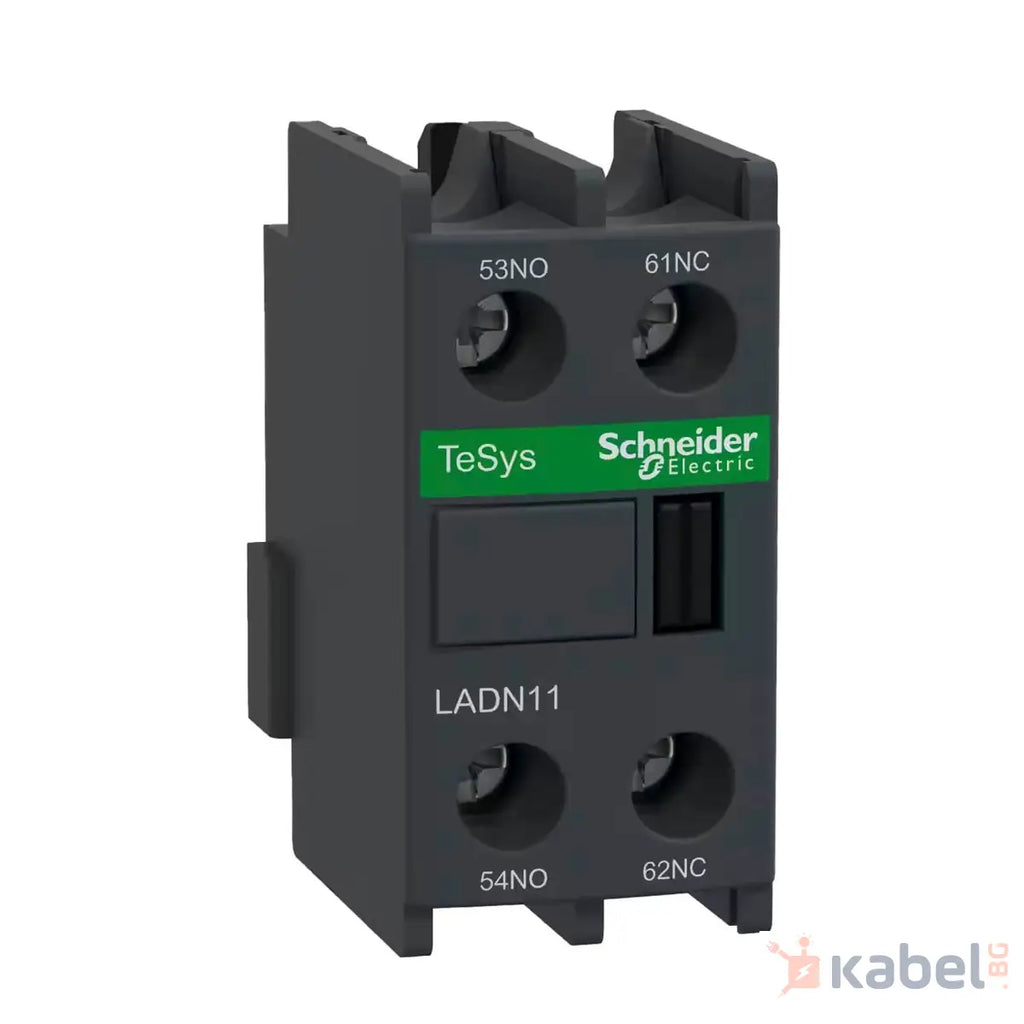

| Съкратено наименование на устройството | LADN |
| Съвместимост на гамата | TeSys D CAD TeSys D LC1D TeSys F LC1F TeSys F CR1F TeSys Deca CAD TeSys Deca LC1D |
| Място на монтаж | Преден панел |
| Контакти | 1 NO + 1 NC |
| Contacts operation | Мигновен |
| [Ue] номинално работно напрежение | 690 V AC 25...400 Hz |
| Номинален работен ток | 6 A at 120 V AC-15 1,04 A at 690 V AC-15 0,55 A at 125 V DC-13 0,1 A at 600 V DC-13 |
| [Ue] Изолационно напрежение | 690 V в съответствие с IEC 60947-5-1 600 V в съответствие с UL 600 V в съответствие с CSA |
| Номинален термичен ток | 10 A (at 60 °C) |
| Стандарти | EN/IEC 60947-5-1 UL 60947-5-1 CSA C22.2 No 60947-5-1 GB/T 14048.5 |
| Продуктови сертификати | CB UL CSA CCC EAC UKCA |
| Номинален действащ ток на претоварване | 140 A AC conforming to IEC 60947-5-1 250 A DC conforming to IEC 60947-5-1 |
|---|---|
| Допустим рейтинг за кратко време | 100 A 60 °C 1 s 120 A 60 °C 500 ms 140 A 60 °C 100 ms |
| Тип защита | Предпазител gG 10 A |
| Механична издръжливост | 30 Mcycles |
| Минимален ток за превключване | 5 mA |
| Минимално напрежение при превключване | 17 V |
| Време без припокриване | 1,5 ms При изключване на захранването без припокриване между NC и NO контакт 1,5 ms При захранване без припокриване между NC и NO контакт |
| Съпротивление на изолацията | > 10 MOhm |
| Свързване - клеморед | Самозатягащи се клеми 1кабел(и)1…4 mm²гъвкав с накрайник на кабела Самозатягащи се клеми 1кабел(и)1…4 mm²гъвкав без накрайник на кабела Самозатягащи се клеми 2кабел(и)1…2,5 mm²гъвкав с накрайник на кабела Самозатягащи се клеми 2кабел(и)1…4 mm²гъвкав без накрайник на кабела Самозатягащи се клеми 1кабел(и)1…4 mm²твърд без накрайник на кабела Самозатягащи се клеми 2кабел(и)1…4 mm²твърд без накрайник на кабела |
| Затягащ момент | 1,7 N.m - с отверткаПлосък Ø 6 mm 1,7 N.m - с отверткаPhilips No 2 1,7 N.m - с отверткаpozidriv No 2 |
| Височина | 48 mm |
| Широчина | 26 mm |
| Дълбочина | 42 mm |
| Цвят | Тъмносив |
