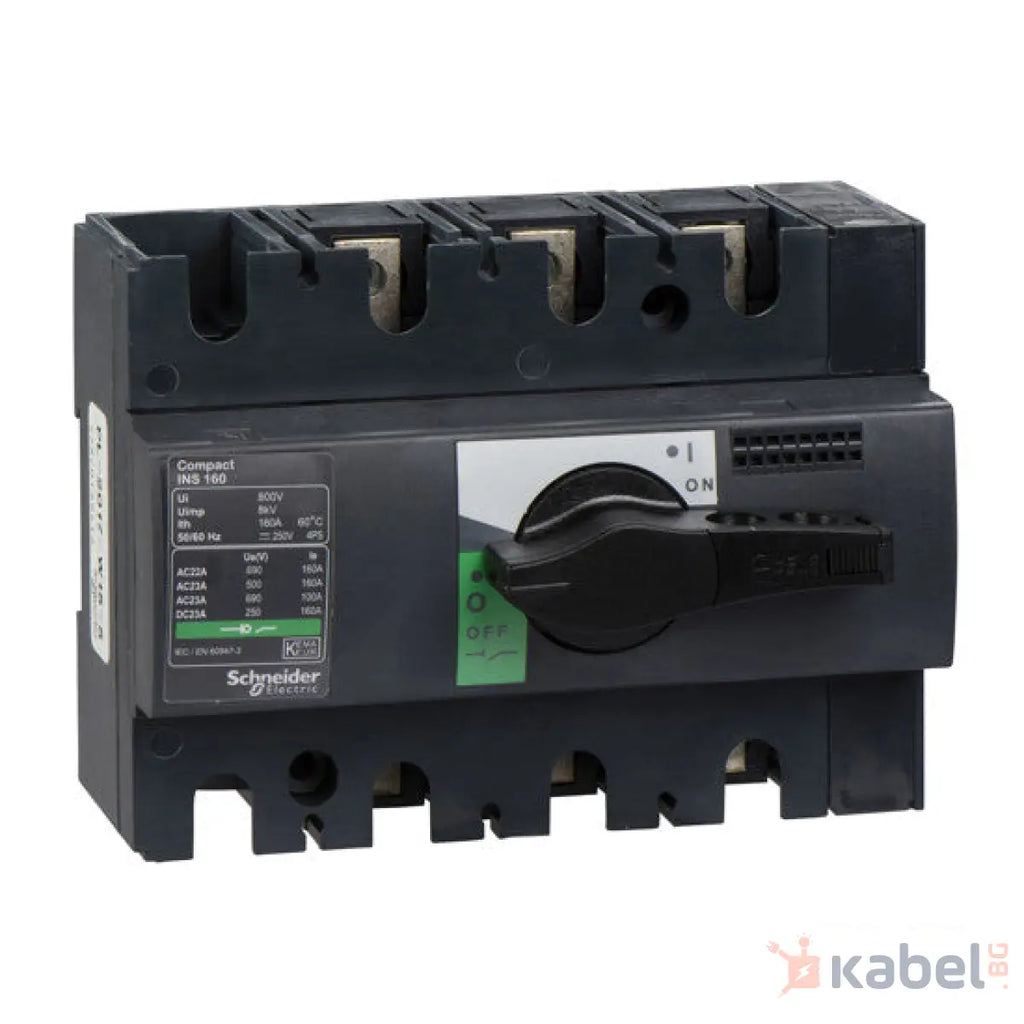

Товаров прекъсвач Compact INS160 - 3 полюса - 160 A
Основни
Обхват
Compact
Наименование на продукта
ComPacT INS
Тип продукт или компонент
Товаров разединител
Брой полюси
3P
тип на мрежата
DC AC
Честота на мрежата
50/60 Hz
Номинален работен ток
AC-22A: 160 A AC 50/60 Hz 220/240 V AC-22A: 160 A AC 50/60 Hz 380/415 V AC-22A: 160 A AC 50/60 Hz 440/480 V DC-22A: 160 A DC 125 V 2 poles in series AC-22A: 160 A AC 50/60 Hz 500 V 2 poles in series AC-22A: 160 A AC 50/60 Hz 660/690 V AC-23A: 100 A AC 50/60 Hz 660/690 V AC-23A: 160 A AC 50/60 Hz 220/240 V AC-23A: 160 A AC 50/60 Hz 380/415 V AC-23A: 160 A AC 50/60 Hz 440/480 V AC-23A: 160 A AC 50/60 Hz 500 V DC-22A: 160 A DC 50/60 Hz 125 V 2 poles in series DC-23A: 160 A DC 50/60 Hz 125 V 2 poles in series
[Ui] номинално изолационно напрежение
750 V AC 50/60 Hz
[Uimp] Устойчивост на импулсно напрежение
8 kV
[Ith] конвенционален терм. ток на свободен въз
160 A при 60 °C
Номинален действащ ток на късо съединение
154 kA с предпазен прекъсвач на веригата 690 V AC при 50/60 Hz 20 kA самостоятелен разединител 690 V AC при 50/60 Hz
[Ue] номинално работно напрежение
125 V DC 690 V AC 50/60 Hz
Възможност за изолация
Да
Индикатор за позиция на контакта
Да
Видимо прекъсване
Не
Ниво на замърсяване
3
Допълнителни устройства
Тип управление
Въртяща се дръжка
цвят на дръжка
Черен
Тип Монтаж
Фиксиран
Монтажна подпора
Пластина DIN шина
Горни връзки
Преден
Запис на електрически данни
Преден
Максимална мощност
AC-23: 110 kW при 500/525 V AC 50/60 Hz AC-23: 45 kW при 220/240 V AC 50/60 Hz AC-23: 75 kW при 380/415 V AC 50/60 Hz AC-23: 90 kW при 440 V AC 50/60 Hz AC-23: 90 kW при 660/690 V AC 50/60 Hz
Номинален режим
Непрекъснат
Прекъснат работен клас
Клас 120 - 60 %
размери на табло за lthe
260 mm x 160 mm x 55 mm
[Icw] макс. кратковременен ток на устойчивост
0,01 kAпо време на30 s в съответствие с IEC 60947-3 1,23 kAпо време на20 s в съответствие с IEC 60947-3 3,175 kAпо време на3 s в съответствие с IEC 60947-3 5,5 kAпо време на1 s в съответствие с IEC 60947-3
Механична издръжливост
15000 cycles
Електрическа устойчивост
AC-22A: 1500 cycles 220/240 V AC 50/60 Hz AC-22A: 1500 cycles 380/415 V AC 50/60 Hz 2 poles in series AC-22A: 1500 cycles 440 V AC 50/60 Hz AC-22A: 1500 cycles 500 V AC 50/60 Hz AC-23A: 1500 cycles 220/240 V AC 50/60 Hz AC-23A: 1500 cycles 380/415 V AC 50/60 Hz AC-23A: 1500 cycles 440 V AC 50/60 Hz AC-23A: 1500 cycles 500 V AC 50/60 Hz DC-22A: 1500 cycles 125 V DC 50/60 Hz 2 poles in series DC-23A: 1500 cycles 125 V DC 50/60 Hz 2 poles in series AC-22A: 1500 cycles 690 V AC 50/60 Hz AC-23A: 1500 cycles 690 V AC 50/60 Hz 2 poles in series
