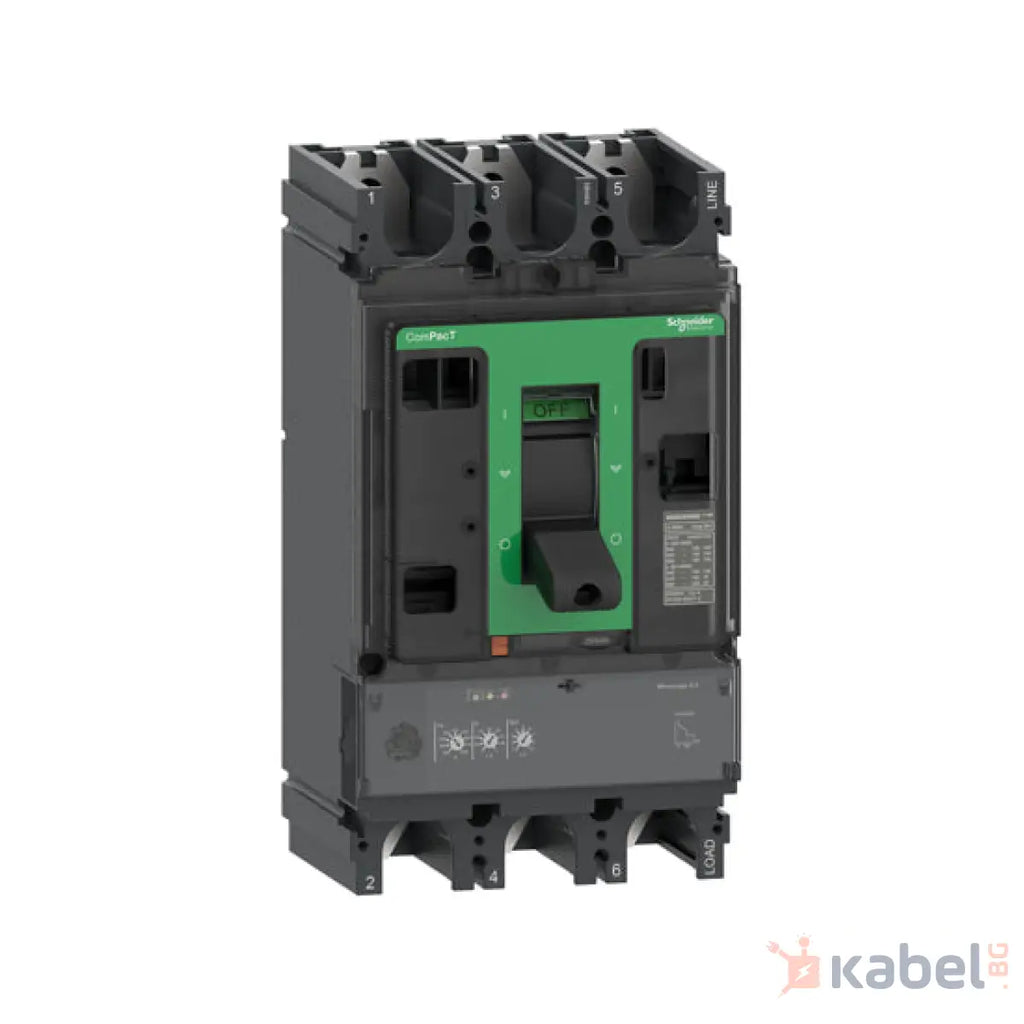

40 kA Icu при 220/240 V AC 50/60 Hz в съответствие с IEC 60947-2 36 kA Icu при 380/415 V AC 50/60 Hz в съответствие с IEC 60947-2 30 kA Icu при 440 V AC 50/60 Hz в съответствие с IEC 60947-2 25 kA Icu при 500 V AC 50/60 Hz в съответствие с IEC 60947-2 20 kA Icu при 525 V AC 50/60 Hz в съответствие с IEC 60947-2 10 kA Icu при 660/690 V AC 50/60 Hz в съответствие с IEC 60947-2 20 kA при 600 V AC 50/60 Hz в съответствие с UL 508
Performance level
F 36 kA 415 V AC
Наименование изключващ блок
Micrologic 2.3
Техлнология изкючвателно устройство
Електронен
Защитни функции на изключвателно у-во
LSoI
Тип управление
Щифт
Circuit breaker mounting mode
Фиксиран
Допълнителни устройства
[Ui] номинално изолационно напрежение
800 V AC 50/60 Hz
[Uimp] Устойчивост на импулсно напрежение
8 kV
[Ics] rated service short-circuit breaking capacity
40 kA при 220/240 V AC 50/60 Hz в съответствие с IEC 60947-2 36 kA при 380/415 V AC 50/60 Hz в съответствие с IEC 60947-2 30 kA при 440 V AC 50/60 Hz в съответствие с IEC 60947-2 25 kA при 500 V AC 50/60 Hz в съответствие с IEC 60947-2 10 kA при 525 V AC 50/60 Hz в съответствие с IEC 60947-2 10 kA при 660/690 V AC 50/60 Hz в съответствие с IEC 60947-2
Механична издръжливост
15000 cycles
Електрическа устойчивост
12000 cycles при 440 V In/2 6000 cycles при 440 V In 6000 cycles при 690 V In/2 3000 cycles при 690 V In
Разсейване на мощността по полюси
19,2 W
Монтажна подпора
Задна плоча
Позиция за монтаж
Хоризонтален и вертикален Flat on the back
Горни връзки
Преден
Запис на електрически данни
Преден
Свързващи клеми
45 mm
Тип защита
L : за Защита от пренатоварване (бавна) So : за кратковр. защита от късо съединение с фикс. закъснение I : за Мигновенна защита при късо съединение
Настройка на изключвателно устройство
400 A при 40 °C
Long-time pick-up adjustment type Ir (thermal protection)
Регулируеми 9 настройки
[Ir] long-time protection pick-up adjustment range
160…400 A
Long-time protection delay adjustment type tr
Неподвижен/фиксиран
[tr] long-time protection delay adjustment range
400 s при 1.5 x Ir 16 s при 6 x Ir 11 s при 7.2 x Ir
Термична памет
20 минути преди и след изключването
Short-time protection pick-up adjustment type Isd
Регулируеми 9 настройки
[Isd] Short-time protection pick-up adjustment range
1.5...10 x Ir
Short-time protection delay adjustment type tsd
Фиксиран
Instantaneous protection pick-up adjustment type Ii
Неподвижен/фиксиран
[Ii] instantaneous protection pick-up adjustment range
4800 A
Защита от земна утечка
Без
Зонова селективна блокировка ZSI
Без
Number of slots for electrical auxiliaries
6 слот(ове)
Локална сигнализация
За ready to operate: flashing LED (зелен) за претоварване: LED 105 % Ir (червен) за претоварване: LED 90 % Ir (Оранжево)
Width (W)
140 mm
Height (H)
255 mm
Depth (D)
110 mm
Нето тегло на продукта
6,05 kg
Околна среда
Стандарти
EN/IEC 60947
Продуктови сертификати
CCC EAC Marine
Категория на защита
Клас II
Защита от токов удар
Клас II
Ниво на замърсяване
3 в съответствие с IEC 60664-1
Степен на защита IP
IP40 в съответствие с IEC 60529
Степен на защита IK
IK07 в съответствие с IEC 62262
Температура на околния въздух при работа
-25…70 °C
температура на околната среда за съхранени
-50…85 °C
Относителна влажност
0…95 %
Допустима надморска височина
0...2000 м Без отклонение 2000 m...5000 m с нормиране
