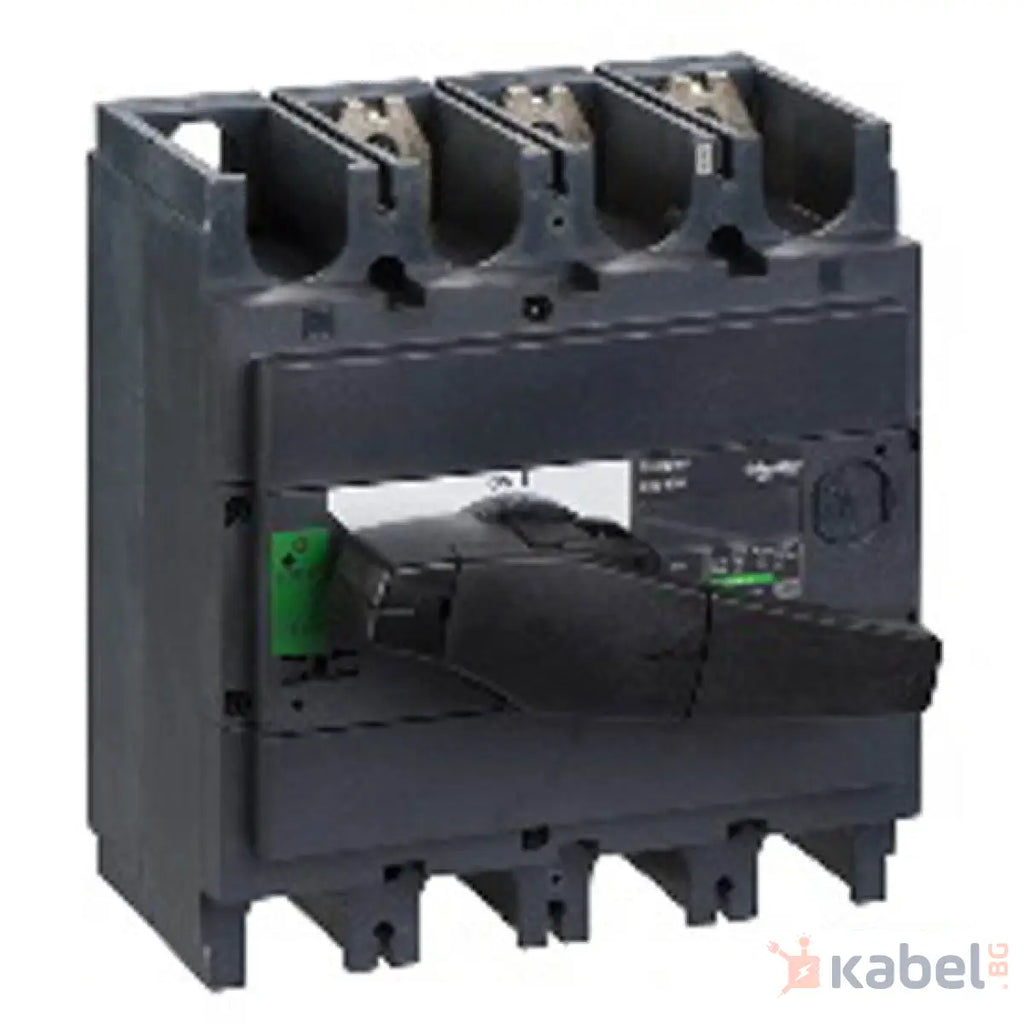

Товаров прекъсвач Compact INS400 - 400 A - 3 полюса
Основни
Обхват
Compact
Тип продукт или компонент
Товаров разединител
Наименование на продукта
ComPacT INS
Брой полюси
3P
тип на мрежата
AC DC
Честота на мрежата
50/60 Hz
Номинален работен ток
AC-22A: 400 A AC 50/60 Hz 220/240 V AC-22A: 400 A AC 50/60 Hz 380/415 V AC-22A: 400 A AC 50/60 Hz 440/480 V AC-22A: 400 A AC 50/60 Hz 480 V NEMA AC-22A: 400 A AC 50/60 Hz 500/525 V AC-22A: 400 A AC 50/60 Hz 660/690 V AC-23A: 400 A AC 50/60 Hz 220/240 V AC-23A: 400 A AC 50/60 Hz 380/415 V AC-23A: 400 A AC 50/60 Hz 440/480 V AC-23A: 400 A AC 50/60 Hz 480 V NEMA AC-23A: 400 A AC 50/60 Hz 500/525 V AC-23A: 400 A AC 50/60 Hz 660/690 V DC-22A: 400 A DC 125 V 2 poles in series DC-23A: 400 A DC 125 V 2 poles in series
[Ui] номинално изолационно напрежение
750 V AC 50/60 Hz
[Uimp] Устойчивост на импулсно напрежение
8 kV 8 kV в съответствие с IEC 60947-3
[Ith] конвенционален терм. ток на свободен въз
400 A при 60 °C
Номинален действащ ток на късо съединение
330 kA с предпазен прекъсвач на веригата 690 V AC при 50/60 Hz 50 kA самостоятелен разединител 690 V AC при 50/60 Hz
[Ue] номинално работно напрежение
125 V DC 690 V AC 50/60 Hz
Възможност за изолация
Да
Индикатор за позиция на контакта
Да
Видимо прекъсване
Не
Ниво на замърсяване
3
Допълнителни устройства
Тип управление
Direct front rotary handle
цвят на дръжка
Черен
Тип Монтаж
Фиксиран
Монтажна подпора
Пластина Шина
Горни връзки
Преден
Запис на електрически данни
Преден
Максимална мощност
AC-23: 110 kW при 220/240 V AC 50/60 Hz AC-23: 110 kW при 230 V AC 50/60 Hz (NEMA) AC-23: 200 kW при 380/415 V AC 50/60 Hz AC-23: 220 kW при 440 V AC 50/60 Hz AC-23: 220 kW при 480 V AC 50/60 Hz (NEMA) AC-23: 250 kW при 500/525 V AC 50/60 Hz AC-23: 400 kW при 660/690 V AC 50/60 Hz
Номинален режим
Непрекъснат
[Icw] макс. кратковременен ток на устойчивост
11,5 kAпо време на3 s в съответствие с IEC 60947-3 20 kAпо време на1 s в съответствие с IEC 60947-3 4 kAпо време на30 s в съответствие с IEC 60947-3 4,9 kAпо време на20 s в съответствие с IEC 60947-3
Механична издръжливост
10000 cycles
Електрическа устойчивост
AC-22A: 1500 cycles 440 V AC 50/60 Hz AC-22A: 1500 cycles 500 V AC 50/60 Hz AC-22A: 1500 cycles 690 V AC 50/60 Hz AC-23A: 1500 cycles 440 V AC 50/60 Hz AC-23A: 1500 cycles 500 V AC 50/60 Hz AC-23A: 1500 cycles 690 V AC 50/60 Hz DC-23A: 1000 cycles 125 V DC 2 poles in series
